Розділ 1. Масивна дошка «ТДЄ-спецпрофіль» та технологія укладання дошки «ТДЄ-спецпрофіль»

1. Передмова

Одразу хочу сказати що підлоги з підігрівом у яких в якості підлогового покриття застосовується масивна дошка — це не фантастика, а реальність, яку компанія «ТОРГОВИЙ ДІМ ЄРЕМЕНКО» з 2017 року створює для своїх клієнтів. Але в таких підлогах потрібно застосовувати не будь яку масивну дошку, а спеціальну дошку «ТДЄ-спецпрофіль» з компенсатором зсихання. Та укладати таку дошку потрібно не як звичайну дошку на будь яку основу, а  за розробленою нами технологією «ТДЄ-спецпрофіль» на спеціально підготовлену для цього основу. При цьому всю конструкцію можна зробити швидко: від виготовлення підігріваємої стяжки до здачи готової підлоги «під ключ» за 4-5 тижнів, силами не професійних укладальників, але під їх наглядом.

Думаєте що це фантастика?

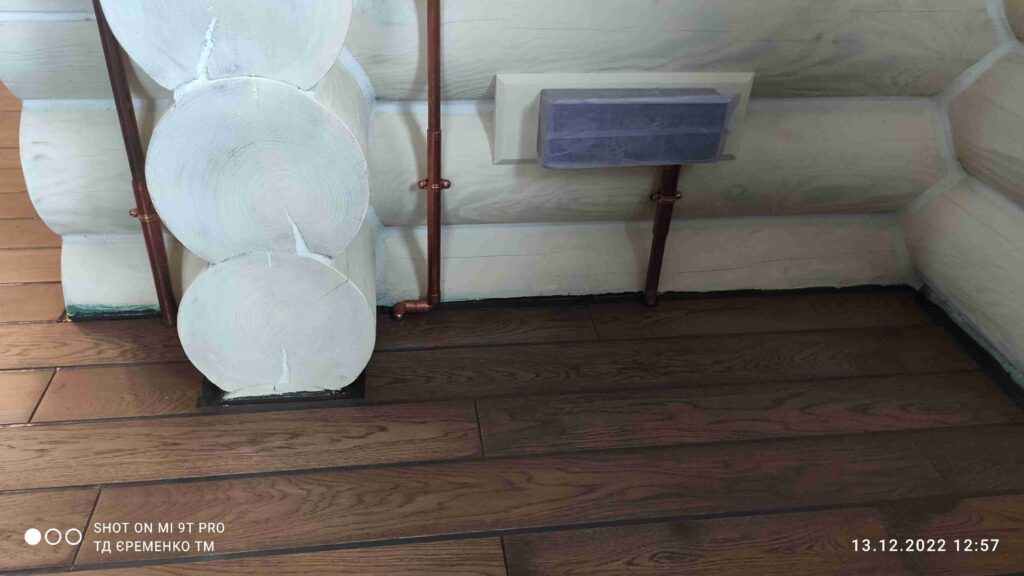

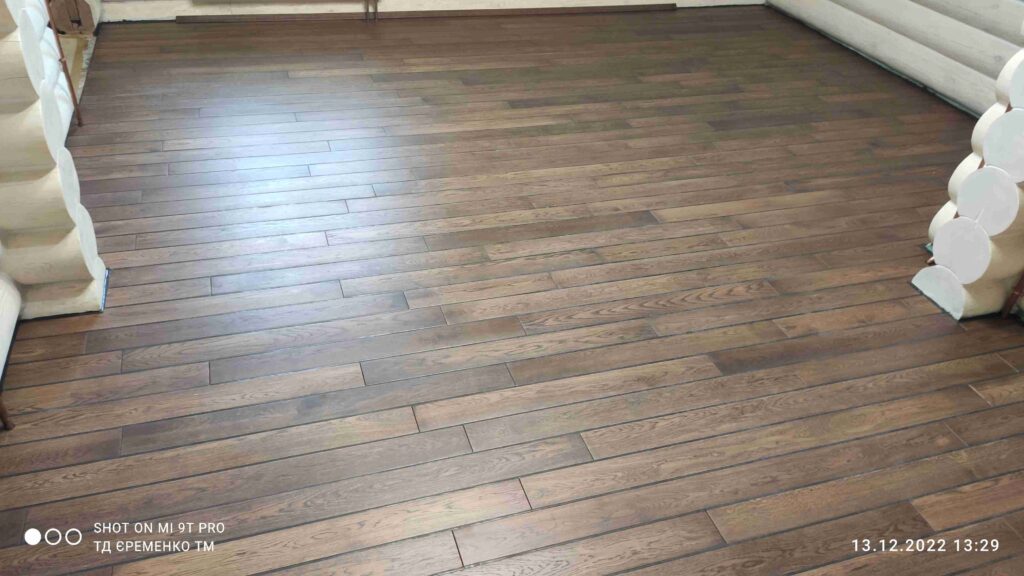

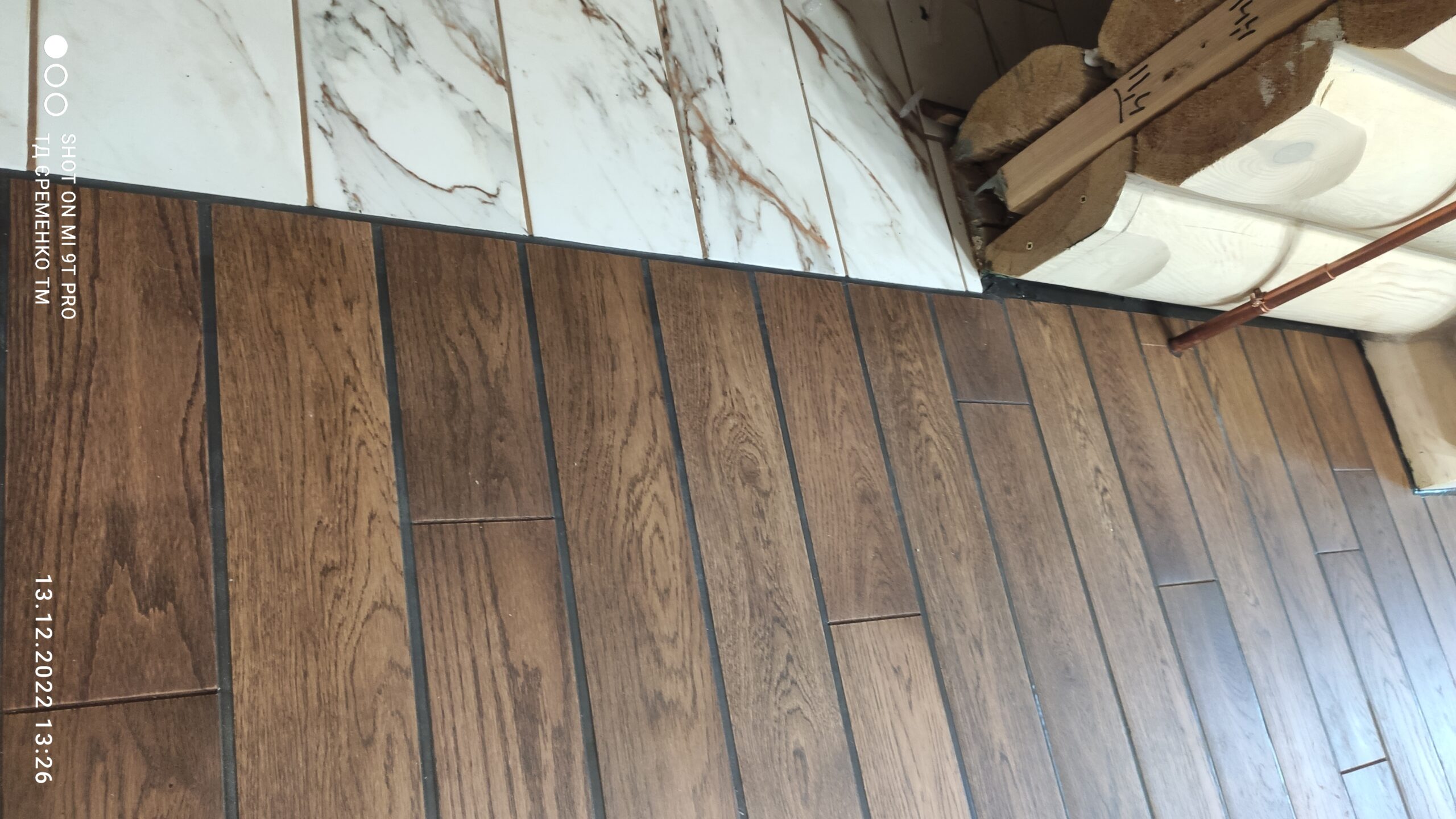

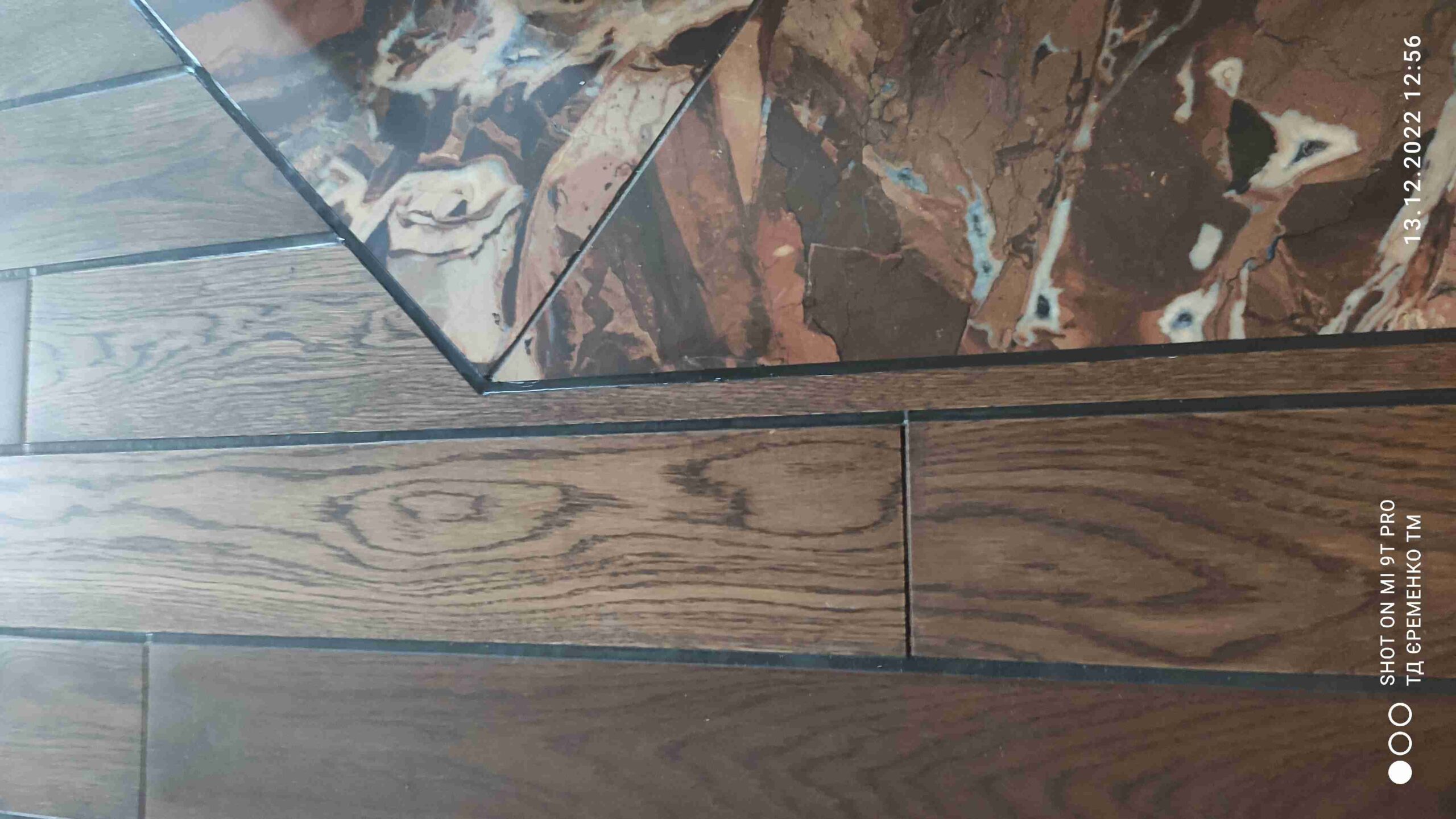

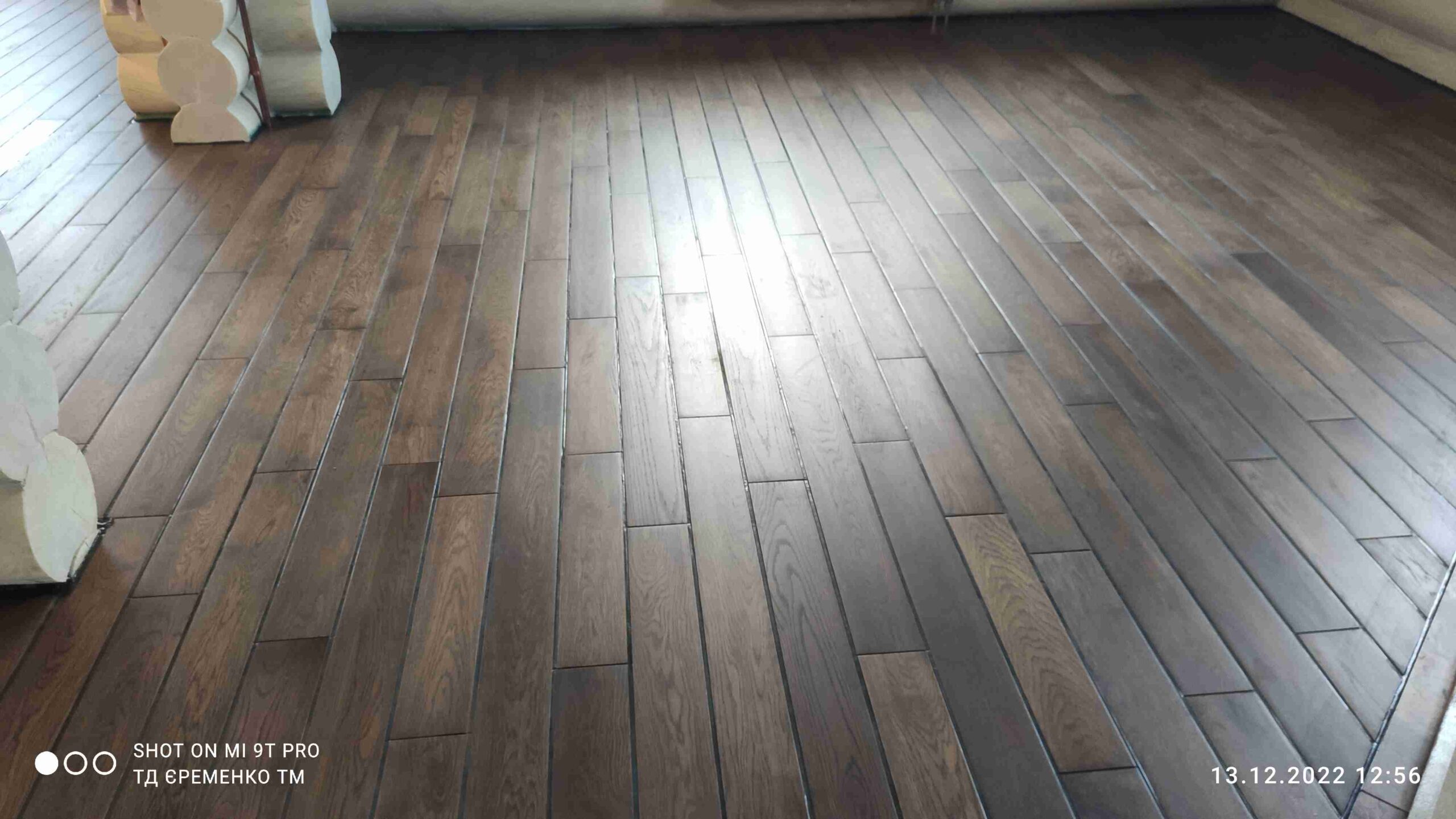

На фото нижче — приклад такої підігріваємої підлоги площею 64 м2, яку ми здали замовнику у кінці грудня 2022 року, яка була зроблена одним не професійним укладальником і до деяких робіт залучав 1-2 підсобників.

Готові підлоги з підігрівом, які виконані з застосуванням масивної дошки «ТДЄ-спецпрофіль» за нашою авторською технологією є повністю безпечні, бо зроблені з масивної деревини, а додаткові компоненти які ми застосовуємо у виробництві таких підлог не тільки не містять шкідливих речовин, але і блокують ті шкідливі для людини речовини, які містяться у основах під такими підлогами.

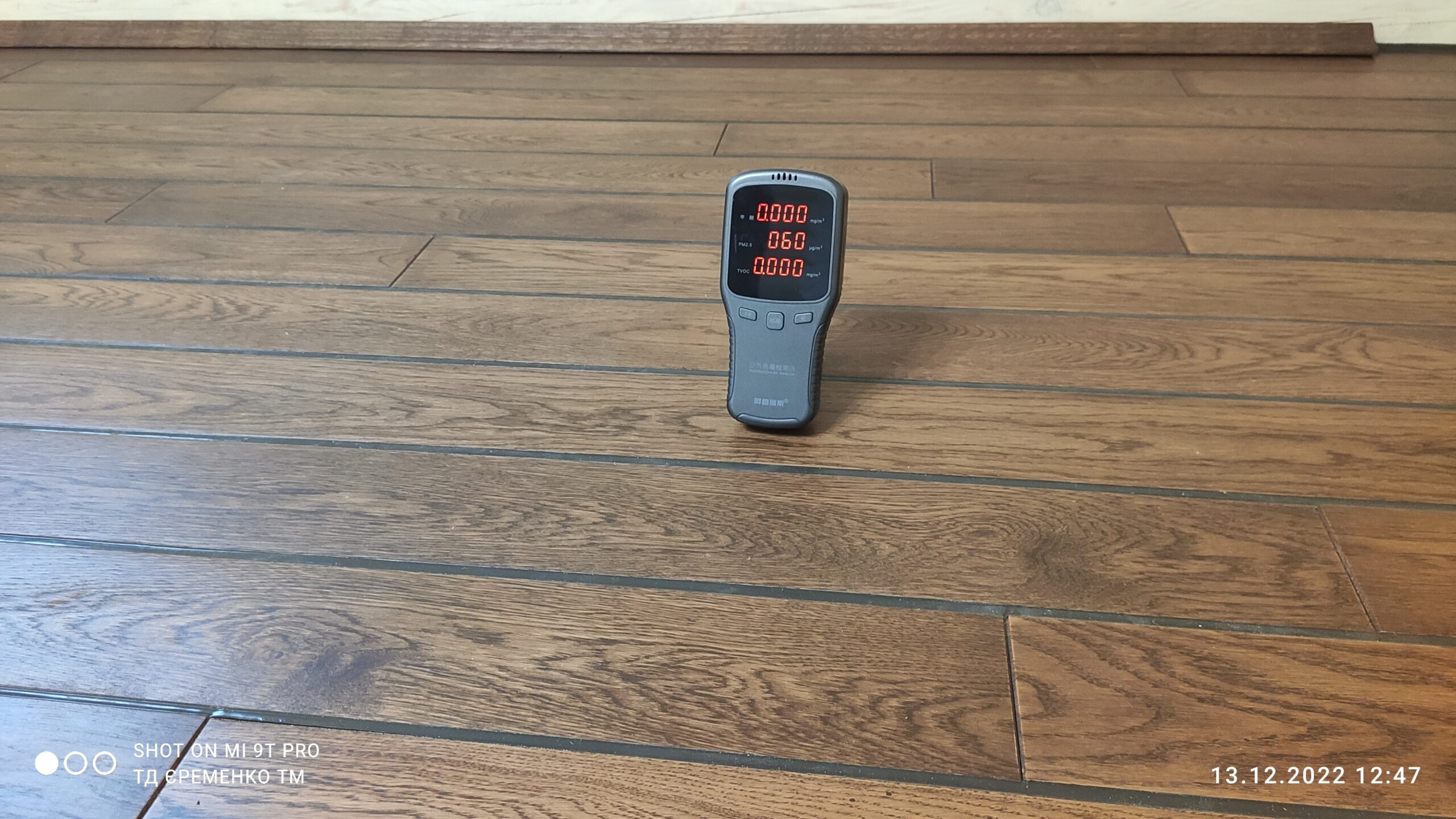

На фото нижче — реальні показники шкідливих речовин у повітрі приміщення де була укладена дошка «ТДЄ-спецпрофіль»: верхня строка — рівень емісії формальдегіду СНОН = 0,00 мкг/м3; нижня строчка — рівень емісії органічних розчинників TVOC = 0,00 мкг/м3, що виміряні газоаналізатором.

Масивна дошка ТДЄ-спецпрофіль на підігріваємій стяжці має нульову емісію шкідливих речовин: верхня строка — рівень формальдегіду HCHO; нижня строка — сумарний рівень органічних розчинників TVOC

Це якщо коротко, а детально про безпечність дошки та конструкції підлоги «ТДЄ-спецпрофіль» читайте у Розділі 2.

2. Сертифікація

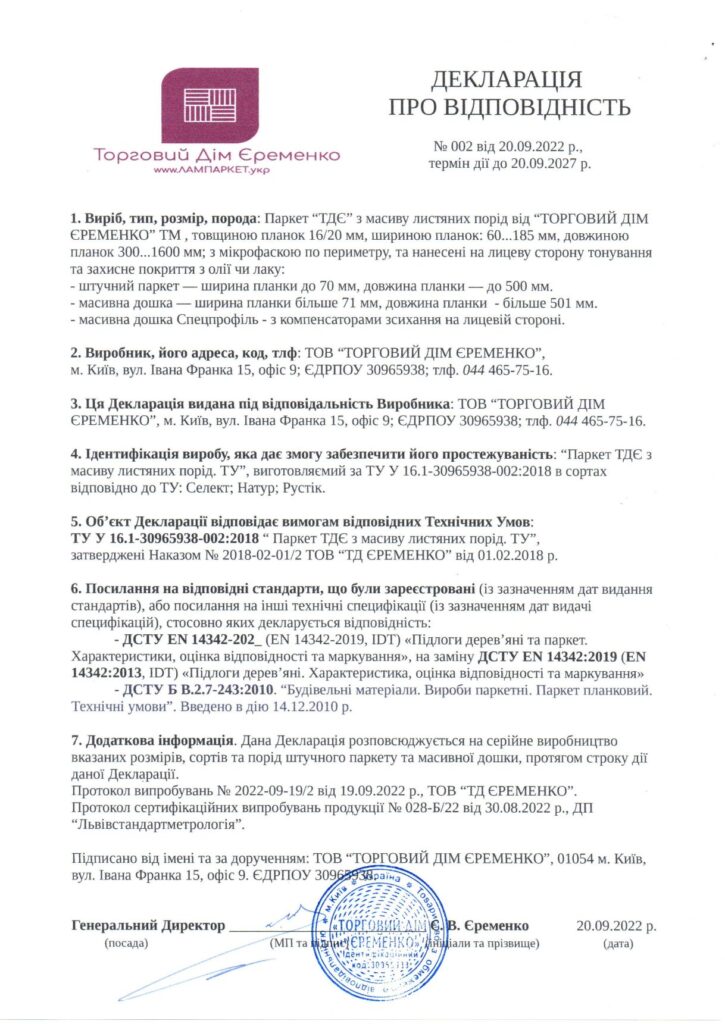

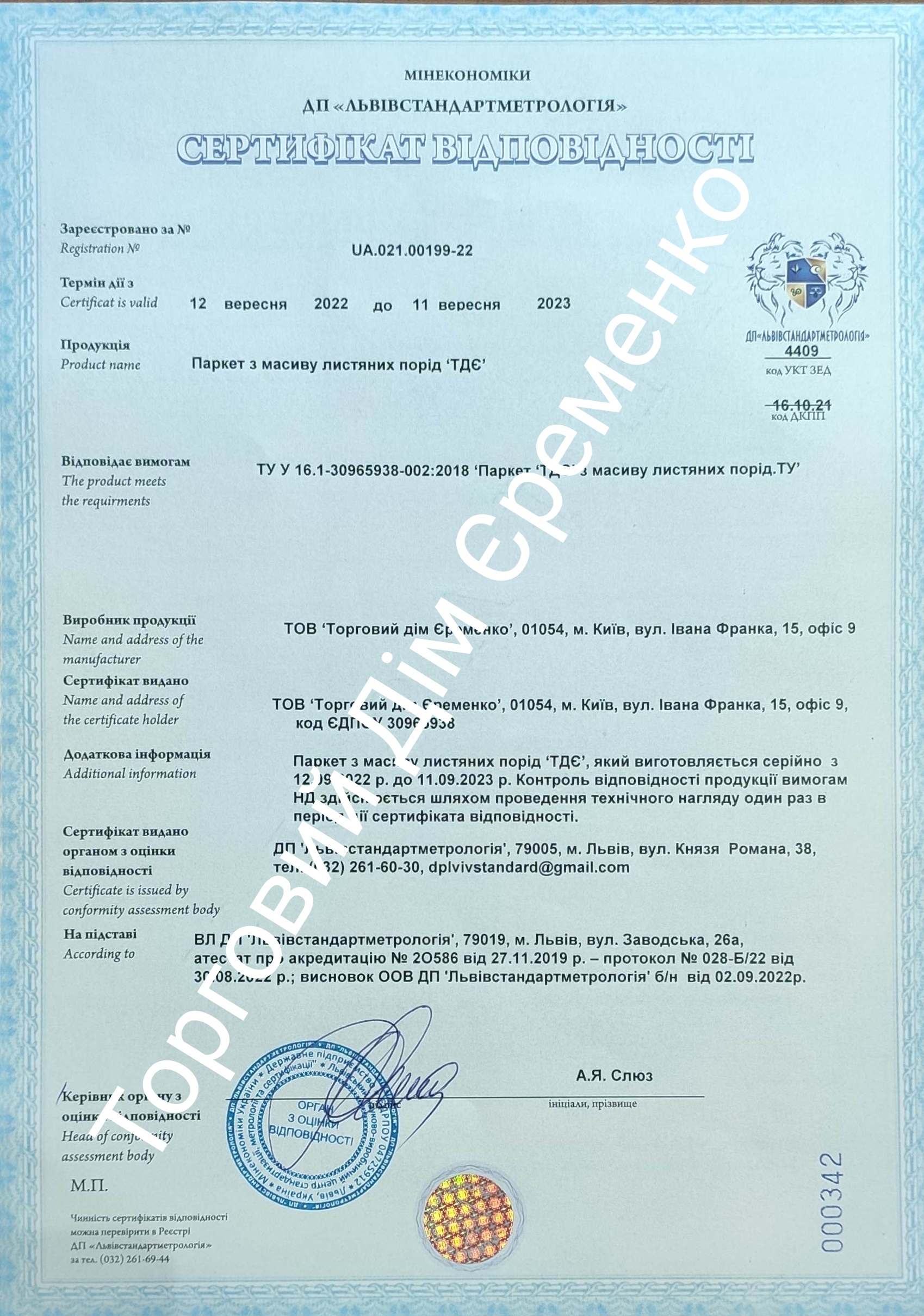

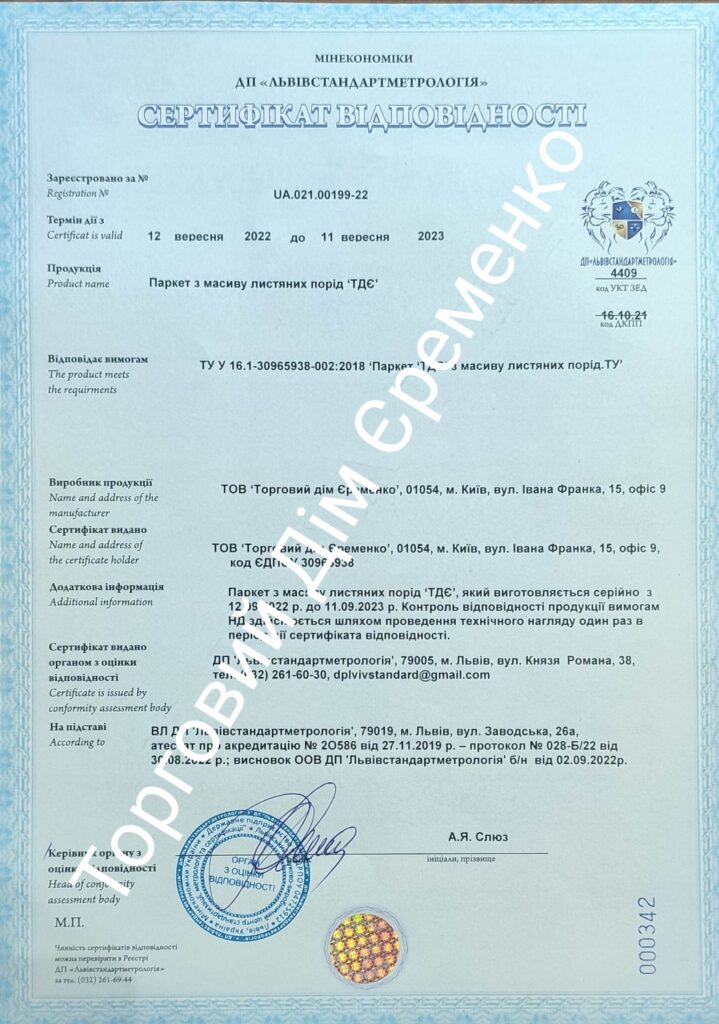

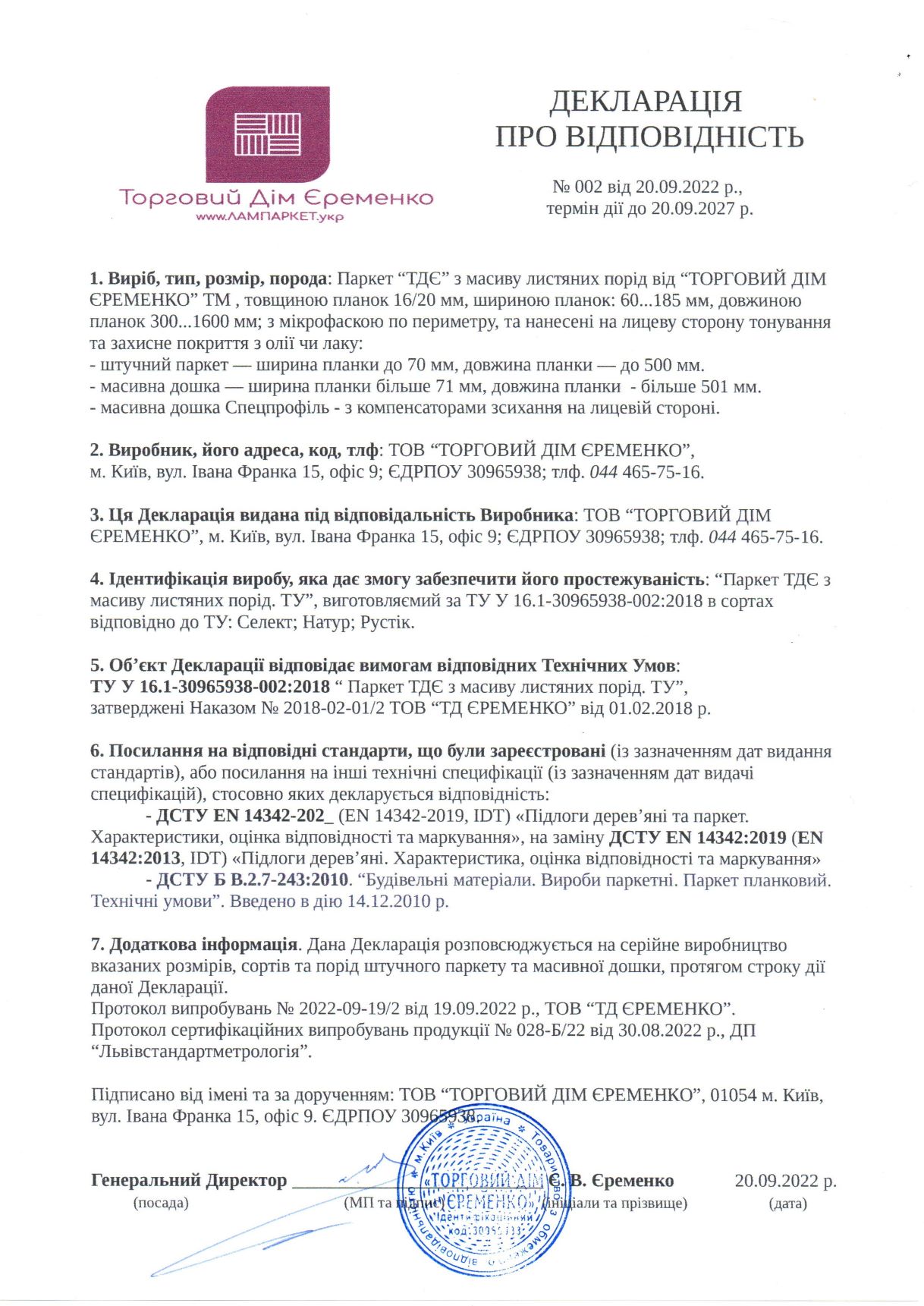

Доска масивна «ТДЄ-спецпрофіль» виготовляється в Україні, у повній відповідності до діючих в Україні стандартів ТУ У 16.1-30965938-002:2018, компанією «ТОРГОВИЙ ДІМ ЄРЕМЕНКО», дошка пройшла процедуру незалежного оцінювання та сертифікації і має не тільки Декларацію про відповідність технічним регламентам як того вимагають норми в Україні та ЄС, но і Сертифікат Відповідності отриманий у вересні 2022 року.

А тепер ми розповімо по кроках що це таке за підлогове покриття «ТДЄ-спецпрофіль», і як воно з’явилося.

3. Що кажуть продавці у магазинах, укладальники та професіонали?

Якщо ви завітаєте майже в любий салон який торгує підлоговими покриттями і скажете що хочете придбати підлогове покриття для підлог з підігрівом, і що хочете для цього придбати саме масивну дошку, бо вона міцна, натуральна та безпечна, і просто вам подобається, то у 100% випадків вам відмовлять.

Якщо дуже коротко — скажуть що «такого нема», чи у них, чи взагалі. Ну а якщо захочуть пофілософствувати, то заявлять щось на кшталт того що дерево це теплоізолятор, що воно буде ссихатися, і що будівельні норми цього не передбачають. Можуть ще щось подібне вигадати в виправдовування того  — чому в даному салоні немає подібного повністю натурального, безпечного, міцного та по суті вічного підлогового покриття.

Якщо ви будете спілкуватися на рахунок купівлі з професійними продавцями, то пам’ятайте, що для них головне це продати вам те, що у них є у продажу, а ще точніше  — те, від продажу чого вони отримають максимальні бонуси та прибуток.
Так працює торгівля.

Тому вас, скоріш за все, будуть просто дурити, кажучи щось на кшталт: «такого нема», чи «такого не існує», чи «такого не може бути взагалі».  Так, все вірно: такого дійсно немає — але в даному конкретному магазині, але чи дійсно немає взагалі?

А от якщо ви будете спілкуватися з практикуючими укладальниками підлогових покриттів, навіть не професійними та не дипломованими, а тими хто просто частенько працює на багатьох об’єктах та бачить різні варіанти підлогових покриттів на підігріваємих основах, так ось такі укладальники вам обов’язкого розкажуть про те, що неодноразово бачили багато паркетних підігріваємих підлог з тонкого дрібного паркету, який до речі наша компанія також виробляє та продає на момент зйомок цього роліка за майже 23роки існування нашої компанії продавала аж 25 країн, і про який і ми роліки знімали раніше (посилання на ролік — про індустріальний паркет ), і навіть українське телебачення знімало передачу про нашу компанію та наше виробництво (посилання на сюжет передачі «РОБИ БІЗНЕС» телеканалу «2+2» 2016 рік).

4. Діючі будівельні норми

А от якщо ви будете спілкуватися дійсно з професійними укладальниками чи архітекторами, які повинні знати будівельні норми, то від них ви можете дізнатися про те що діючи навіть в Україні зараз норми дозволяють укладання на підігріваємі основи паркету з масиву не ширше 40 мм, і що ця норма і раніше і нині була і є у СНіП «ПОЛИ», і в усіх Пособіях у розвиток цього найвідомішого СНіП, згідно з яким і укладалися усі підлогові покриття і раніше і зараз, просто в Україні витяги з цього СНіП назвали ДБН та ДСТУ, не змінив у них нічого по суті, крім назви на номеру.

Тобто питання про неможливість укладання на підігріваємі основи підлогових покриттів з деревини  — взагалі не стоїть, бо будівельні норми це прямо дозволяють.

Питання лише в тому — чи можливо укладання на підігріваємі основи не паркету шириною до 40 мм, а більш широкої, та значно довшої ніж штучний паркет — масивної дошки? Чи дозволяють це будівельні норми?

І о чудо! Виявляється що широка і довга масивна дошка для підігріваємих підлог існує в будівельних нормах вже мінімум 70 років. Особисто я знайшов посилання на норми 1949 року — більш ранніх не шукав. І технологія укладання в тих самих нормах прописана, і креслень повно. Але чому ці норми раніше були, а зараз іх немає саме в Україні — це чудова детективна історія, яку я вам зараз швиденько і розкажу.

Виявляється, що у СНіП «ПОЛИ», який діяв до 1 січня 1989 року була і масивна дошка для підігріваємих підлог, і креслення щодо виготовлення конструкцій підігріваємих підлог аж у 3-х варіантах. Але ці данні були прописані у СНіП «ПОЛИ» у розділі який стосувався будинків Північної кліматичної зони, розміщених в умовах «вічної мерзлоти».

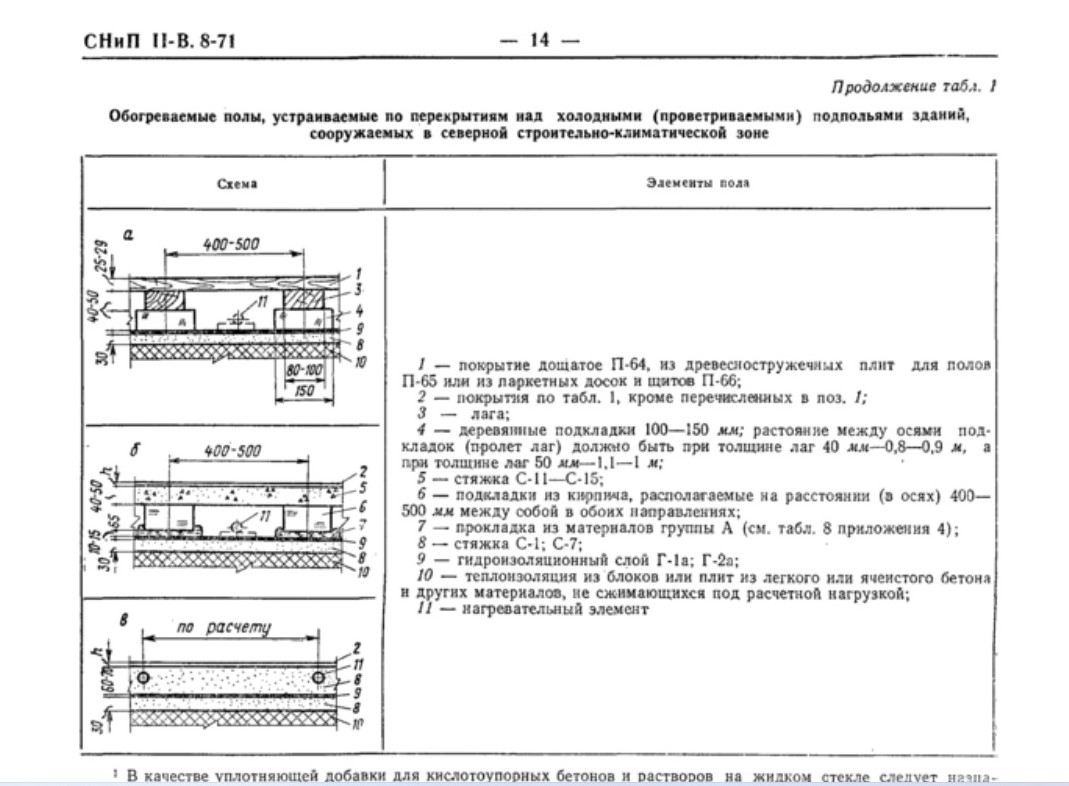

Ви можете відкрити СНіП ІІ-В.8-71 «Поли» який діяв з 01.04.1972 до 01.01.1989 року і легко знайдете ці дані, креслення варіантів підлог та описи до них на сторінці 14. Це не складно. Ви навіть можете на нього подивитися тут:

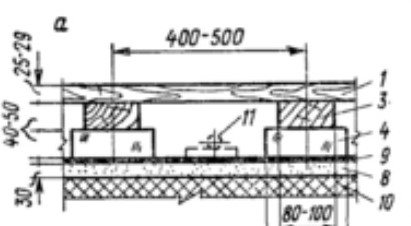

Бачите, варіант А конструкції підлоги: позиція 1 — масивна дошка, позиція 11 — елемент підігріву.

З трьох наведених конструкцій з масивною дошкою застосовується саме Варіфант «А», ось він у збільшеному вигляді:

СНіП Поли 71-89рр. Конструкції підлог з підігрівом. Варіант А з масивною дошкою

На малюнку забражено масивну дошку товщиною 25-29мм, але якщо ви не тільки подивитесь на креслення, але і прочитаєте опис у відповідному розділі даного СНіП, то зможете побачити що товщина дошки у схемі А — з підігрівом, може досягати 37 мм! Тобто товщина дошки не є критичним параметром для теплоізоляції даної конструкції підлог.

           Але у 1991 році країна, яка створила ці норми розпалася.  Ну а далі при створенні будівельних норм в незалежній Україні, в якій немає вічної мерзлоти, і яка не знаходиться в умовах північної кліматичної зони — цей досить цікавий розділ будівельних норм просто повністю викинули, разом з усіма дуже цікавими технічними рішеннями, які там містилися.

Ось так і зникли з будівельних норм діючих в Україні — дуже цікаві технічні рішення щодо використання масивної дошки на підлогах з підігрівом.

Але так як тут намальовано особисто ми вам підлоги робити не радимо, і далі розкажемо — чому. Але спершу…

5. Історія створення дошки «ТДЄ-спецпрофіль» та сучасної конструкції підлоги з підігрівом

Якщо хочешь хось зробити гарно — зроби це сам!

У 2011 году я робив собі зруб, в якому хотів використати дошку зі смереки, яку вже мав, товщиною 38 мм (до шліфування).

До цього моменту у мене вже був дуже успішний 6 річний досвід виробництва та укладання своїх інших підлогових паркетних покриттів (в основному — тонкого індустріального паркету) на різні основи що підігрівалися трубами водного підігріву та спеціальними електро кабелями, і я, вже знаючи від чого на справді залежить ефективність роботи подібної конструкції вцілому — одразу побачив як можливо вдосконалити вище згадану конструкцію зі СНіП «ПОЛИ» 72-89 років, щоб значно підвищити її ефективність. Але щоб мати змогу цю ефективність виміряти у цифрах, хоча б відносних, потрібно було зробити обидві конструкції підлоги, і ту що описана у СНіП «ПОЛИ», і ту вдосконалену що я вигадав і вже до того 6 років застосовував з іншими видами паркету.

Так і з’явилися в моєму заміському будинку:

  • на кухні — підлога з підігрівом що описана у СНіП «Поли» 72-89 років;
  • а у кімнатах на 1-му поверсі — моя авторська конструкція зі звичайної дошки.

Я кожен тиждень робив заміри температури підлоги та в приміщеннях при різній температурі на вулиці — на протязі року, та наблюдав за поведінкою самої дошки, і нарешті отримав дані, не тільки як реально змінюються розміри дошки при зміні температури під дошкою та вологості в приміщенні, але і дані які вказували на те що моя конструкція, на відміну від тієї що описана у СНіП «Поли» могла бути єдиним джерелом обігріву приміщення, а конструкція у СНіП «Поли» — потребувала наявності додаткового опалення приміщення у разі температури на вулиці нижче ніж -5 градусів. Температура у -5 градусів була виявлена мною саме у результаті проведених мною особисто експериментів з класичною конструкцією підігріваємої підлоги що описана вище.

Щоб ви розуміли, розмір моєї масивної дощки був 38 х 150 х 6000 мм і була вона зі смерекі.

Крім того виявилося що застосовувати звичайну масивну дошку для систем підігріву підлог не можна, бо від нерівномірного зсихання обумовленого різною текстурою та різним впливом температури від розміщення нагріваючих елементів на саму дошку, звичайна дошка деформується нерівномірно, причому на стільки, що можуть з’являтися різні щілини між дошками, десь великі — більші за ширину шипа, десь маленькі, а десь не з’являються взагалі, що звісно не додає готовій дорогій підлозі естетики.

На підставі проведених мною особисто спостережень і з’явилася ідея зробити для підлог з підігрівом дошку зі спеціальним профілем, яка би мала компенсатор зсихання і взагалі не утворювала би щілин в процесі експлуатації. Така дошка була мною розроблена, створена, випробувана і виробляється в Україні в 2017 року, але розмір компенсатора зсихання для кожного об’єкта розраховується окремо, в залежності від: породи та розміру дошки; розмірів та конфігурації приміщення; способу укладання та виду підлогового опалення.

Але до 2017 року це були тільки мої особисті теоретичні висновки і припущення. Потрібно було на якомусь реальному комерційному об’єкті всі свої ідеї та винаходи застосувати та перевірити. А для цього — знайти замовника, який би довірився мені та моїм ідеям. І такий замовник знайшовся одразу.

6. Перший комерційний об’єкт

Перший комерційний об’єкт — особняк під Києвом у селі Застугна, де у якості єдиної системи обігріву будинку виступала би масивна дошка «ТДЄ-спецпрофіль», і ні якої додаткової системи обігріву з радіаторів, фанкойлів чи будь чого іншого не було, був зданий мною замовнику у грудні 2017 року.

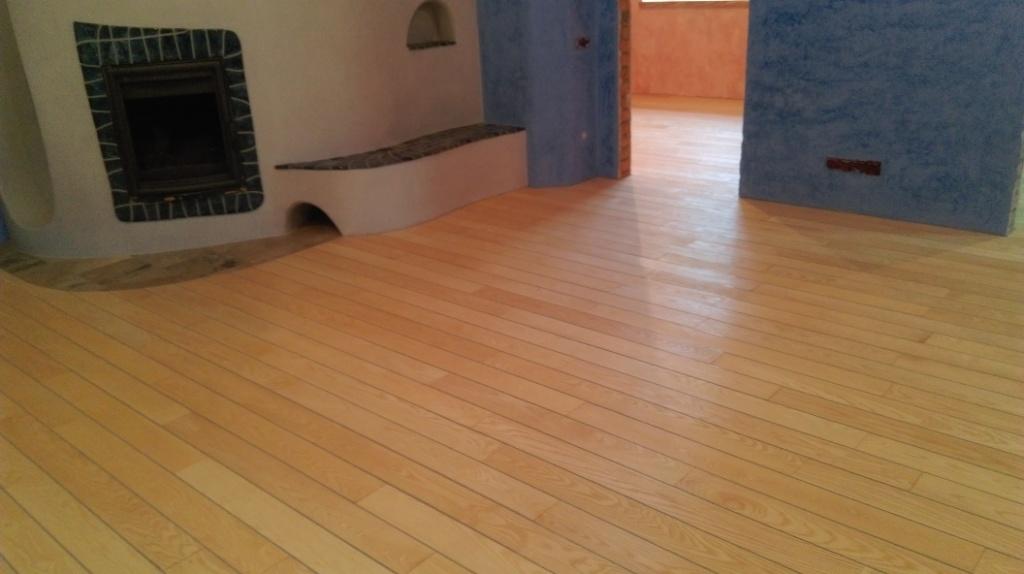

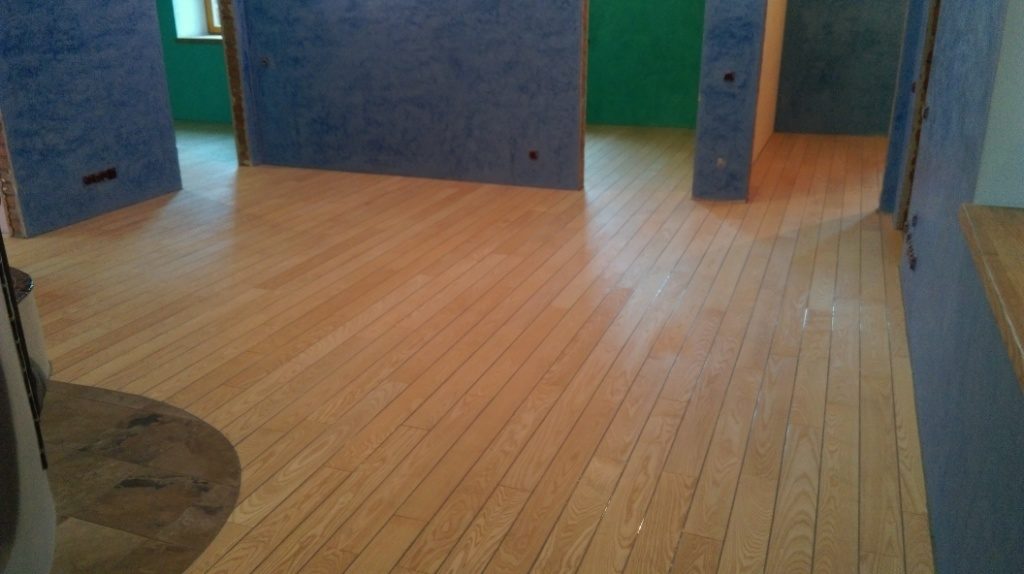

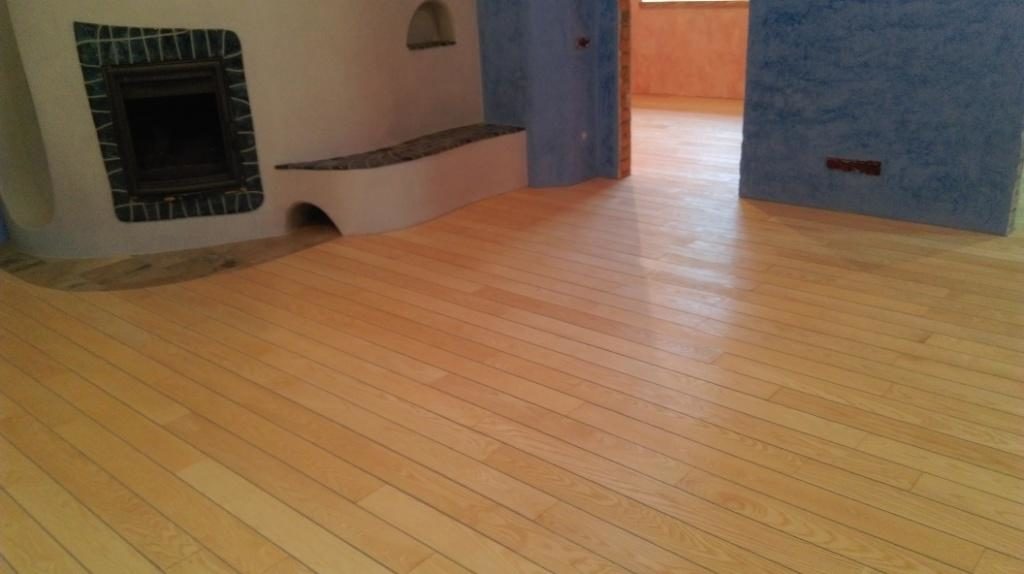

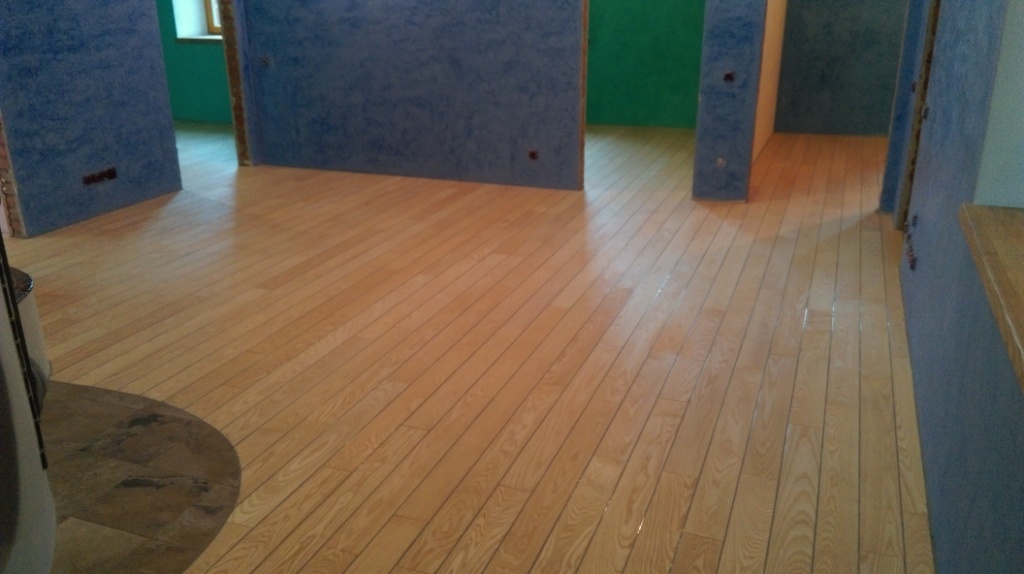

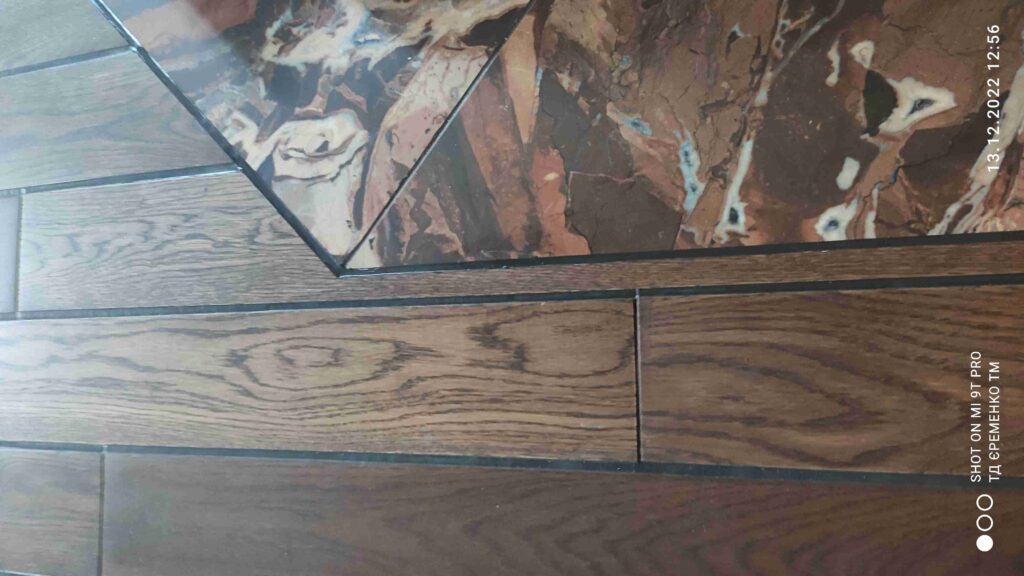

Нижче ви можете бачити декілька фото цього об’єкта:

На цьому об’єкті масивна дошка «ТДЄ-спецпрофіль» з ясена товшиною 20 мм і шириною 100 мм, була укладена на площі 110 м2 суцільним килимом, без розривів, на стяжку, яку робили відомі майстри за моєю особистою конструкцією та наданими мною найбільш критичними для конструкції матеріалами — з вбудованими лагами з термоясена. Так, лаги з термоясена — це один з елементів вдосконалення конструкції який я застосував у конструкції підлоги, і якого не було у 70-х та 80-х роках минулого століття. Але зміна матеріалу лаг — це далеко не єдина зміна у конструкції, яка була перероблена кардінально, під систему водного підігріву з урахуванням укладання масивною дошки безпосередньо на комбіновану стяжку на клей.

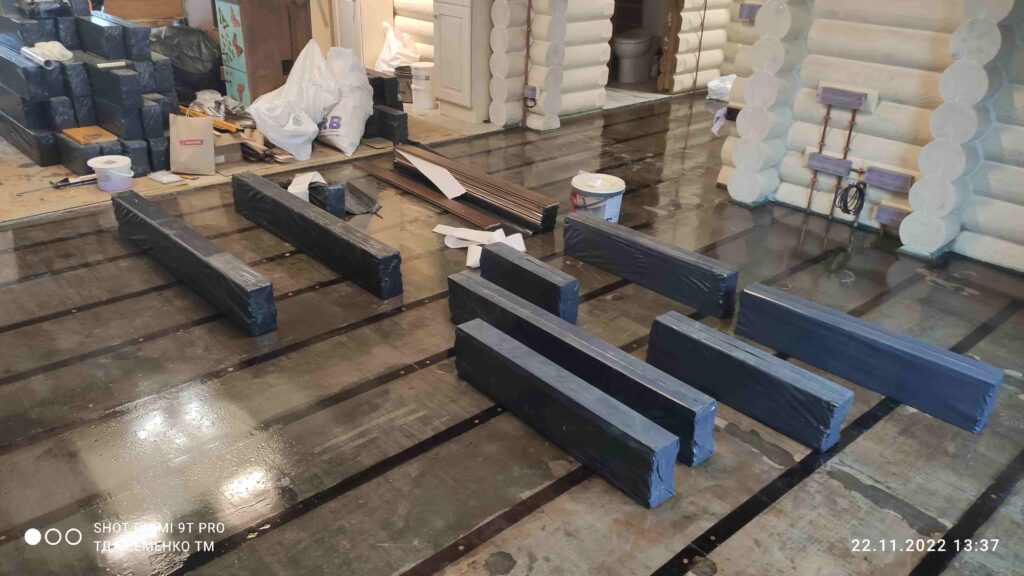

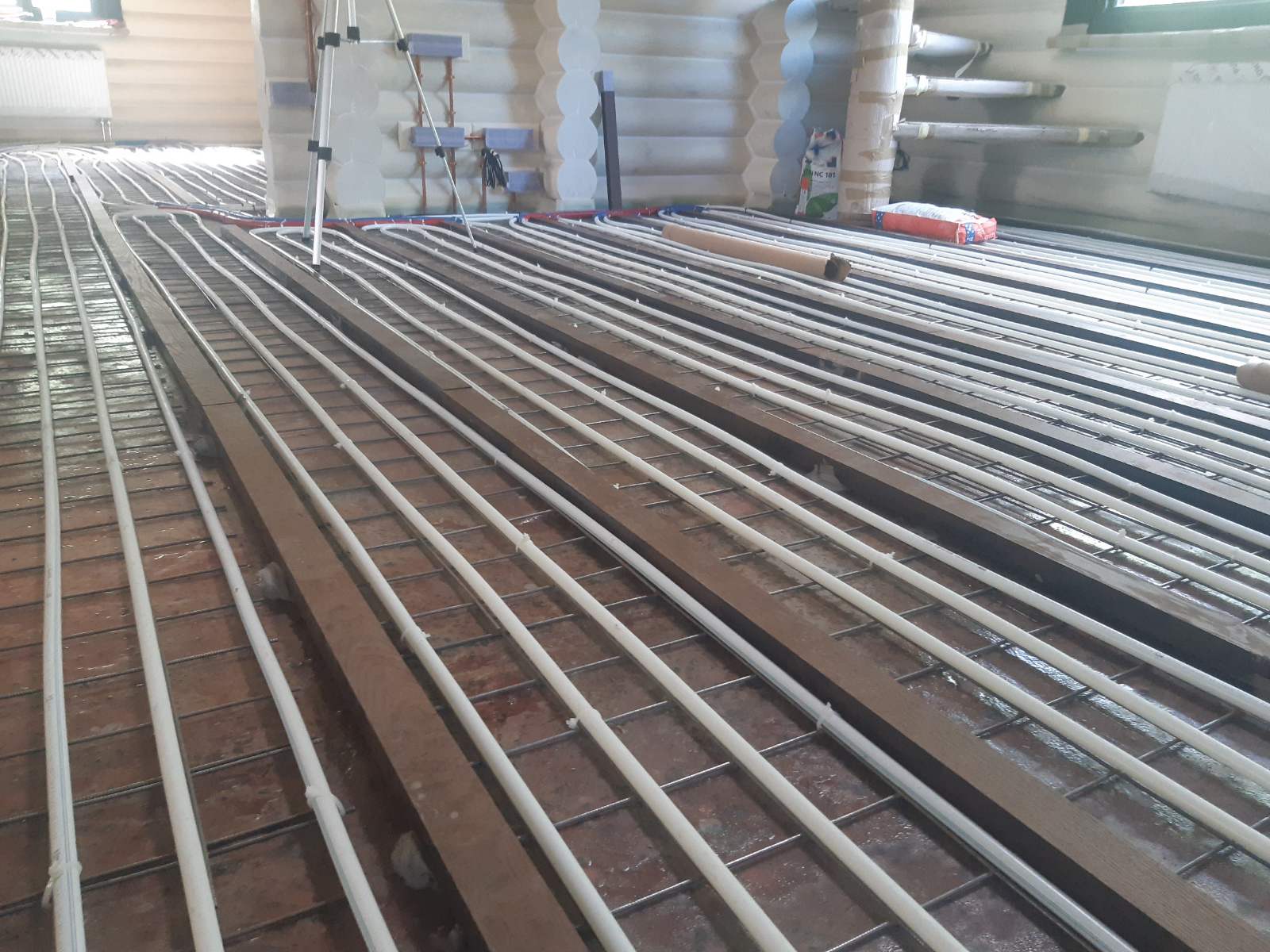

Укладання спеціальної масивної дошки на підігріваєму стяжку з вмонтованими лагами з термоясеня

Що з себе являє комбінована стяжка, які в неї параметри та які характеристики застосованих для її виготовлення материалів — про це я розповідати не буду, бо тує є багато варіантів на різні гаманці, різні конструкційні особливості, різну швидкість виготовлення та різну екологію застосованих материалів.

Значно підвищити ефективність обігріву приміщення мені вдалося завдяки індивідуальному плануванню конструкції підігріву виходячи з конструктивних особливостей приміщення. Моя конструкція відрізняється тим, що розраховується і робиться індивідуально для кожного проекту. Це не «равлики» чи «змійки» для створення рівномірності прогріву, яка насправді взагалі ні до чого, та навіть шкідлива!

Де треба — робляться теплові завіси. Де не треба — підігріву зовсім немає, наприклад під холодильником та вбудованими меблями. Але головні зміни під самою дошкою, які ефективно перерозподіляють тепло від нагріву з того місця де його забагато, туди де його не вистачає. Крім цього я зробив систему інерційною, щоб вона тримала тепло на випакок відключень, чи поломки обладнання для підігріву.

Чесно кажучі ефективність роботи створеної мною першої комерційної конструкції особисто мене дуже сильно вразила, і досі залишається неперевершеною.

При температурі теплоносія на виході з котла +25, і редукторі гребінки встановленої на 50% під паркет, ми отримали рівномірну температуру в усіх приміщеннях будинку +21,8 градуса, і температурі на вулиці -15 під час вимірів у грудні 2017 року.

Тобто різниця між температурою теплоносія при виході з котла та замірів температури повітря в кімнатах на висоті 1,1 м від підлоги — склала всього навсього фантастичні 3,2 градуси тепловтрат!

Після здачі цього об’єкта я раз на рік приїжджав на цей об’єкт: то плінтуси встановити, то деякі ділянки дошки від «плідної праці» трьох малих дітей замовника трохи відновити, і бачив як трьорічні діти взимку бігали по зробленим моєю компанією підлогам у одному памперсі, босоніж.

І при цьому такий підігрів підлоги не «сушив» повітря у приміщенні до 20-30% — як це зазвичай роблять радіатори опалення, а як бачите на фото — вологість у приміщеннях в межах нормальної вологості для проживання людини 40 — 65 %, у нашому випадку вологість повітря у приміщенні була 41,5%.

7. Виявлення недоліків першої комерційної конструкції

Але помітив я і мінуси, які не врахував під час розробки конструкції, які проявляються при суцільній укладці на великій площі, особливо коли контури у різних кімнатах і відповідно температури — налаштовані по різному. Головна проблема проявлялася на таких підлогах не взимку, коли працювала система підігріву, а влітку — коли вона не працювала, і в стяжку починав випадати конденсат з труб теплої підлоги, який потім випаровуючись — розширював дошку. Благо на даному об’єкті це проявилося локально і тільки в одному місці, бо ширина дошки була невелика — 100 мм, а конструкція — зроблена дуже надійно з великим запасом міцності. Але висновки я зробив і на послідуючих об’єктах — змінив технологію укладання, щоб запобігти не тільки зсиханню дошки, але і її розширенню. Це дуже знадобилося на об’єктах, де обігрів взимку і охолодження влітку здійснювалося тепловими насосами, які влітку запускали у підлогу холодну воду і таким чином охолоджували приміщення не менш ефективніше ніж кондиціонер, але без жодного шуму взагалі і без всякого створення холодних потоків повітря, від яких можна було б застудитися, при цьому навіть вікна можна було відкривати, не боючись пошкодити кондиціонери, бо такових взагалі не було.

Але усі подібні підлоги мали декілька суттєвих на мій погляд недоліків.

  1. Підлоги робилися з традиційних матеріалів і так само довго, бо як і усі звичайні стяжки їм потрібно було місяць набирати міцності, а потім дуже довно сохнути, щоб можна було укладати підлогове покриття з паркету. А деякі замовники вимагали проведення робіт значно швидше.
  2. Вартість робіт була дуже велика, бо потрібно було на усіх етапах створення підлоги залучати дуже висококваліфікований персонал, який коштує багато. А замовники хотіли частину роботи робити своїми силами, щоб зменшити загальні витрати.

А тут ще і війна, яка як зменшила вибір матеріалів, так і забрала дуже багато майстрів, якіх я раніше навчав, і які знають як робити за моїми технологіями ту чи іншу роботу.

І от на об’єкті який був мною зданий замовнику у грудні 2022 року ми вирішили що треба вдосконалити технологію створення підігріваємої конструкції підлоги з комбінованої стяжки з вбудованими лагами з термоясена і технологію укладання на цю стяжку масивною дошки «ТДЄ-спецпрофіль» таким чином, щоб роботи могли виконати повністю некваліфіковані працівники самого замовника, але під моїм керівництвом, та з моїми періодичними перевірками виконання етапів робіт.

Одразу хочу сказати що це вдалося зробити!

8. Підлога з підігрівом, яку тепер можуть швидко зробити не професійні укладальники

Зараз запорука правильно зробленої підігріваємої підлоги з масивною дошкою у якості підлогового покриття полягає у декількох простих речах:

  1. застосування у якості підлогового покриття — масивної дошки «ТДЄ-спецпрофіль»
  2. застосування для створення конструкції підігріваємої підлоги тільки тих матеріалів, які ми рекомендуємо
  3. виконання усіх робіт зі створення підігріваємої підлоги та укладання на неє масивної дошки — виключно за технологією від  ТМ «Торговий Дім Єременко», яку ми прописуємо для кожного об’єкта окремо у «Журналі робіт», виходячи з тих даних, які ми вимірюємо спеціальними приладами, під час попередньої експертизи на конкретному об’єкті
  4. кожен етап робіт виконаний робітниками замовника приймаємо та випробовуємо ми особисто за нормами, які прописуємо у «Журналі робіт»

При цьому всю конструкцію підлоги, після отримання від нас материалів, замовник зможеть зробити власноруч: від виготовлення стяжки — з наших матеріалів та за нашою технологією, до завершення укладання на зроблену комбіновану стяжку дошки. Наприклад на площі 64 м2 зтаку роботу можна зробити за 5 тижнів!

Ви думаєте що це неможливо і це фантастіка? Та ні!

Сучасні матеріали 21 століття які ми пропонуємо своїм замовникам для виготовлення стяжок, дозволяють зробити, набрати міцність та висушити стяжки всього за декілька днів, а ще через 2-3 дні, застосувавши «чарівні» матеріали нашого бренду «ТДЄ» — вже укладати на цю стяжку нашу ж масивну дошку «ТДЄ-спецпрофіль».

На об’єкті, на якій ми поставили усі необхідні матеріали як раз 23 лютого 2022 року — по термінах робіт все так би і вийшло, але у зв’язку з війною у замовника сталися затримки, то з працівниками, то з котлом, то з електрикою, то ще з чимось, що потрібно було зробити до укладання підлог. Тому фактично виготовлення підлоги не з нашої провини розтягнулося на 10 місяців, але роботи на самій підлозі проводилися як і було заплановано — не більше 5 тижнів.

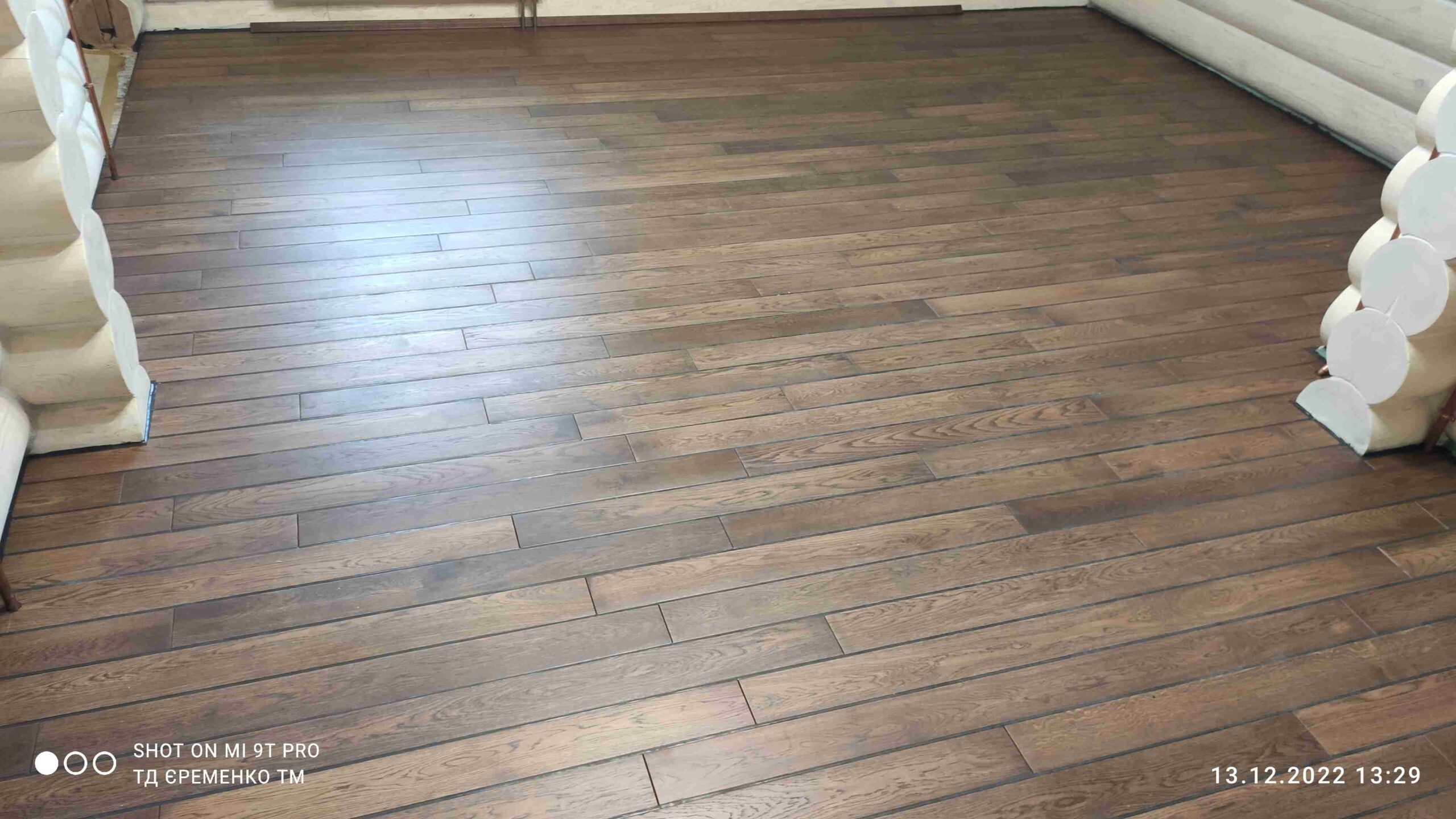

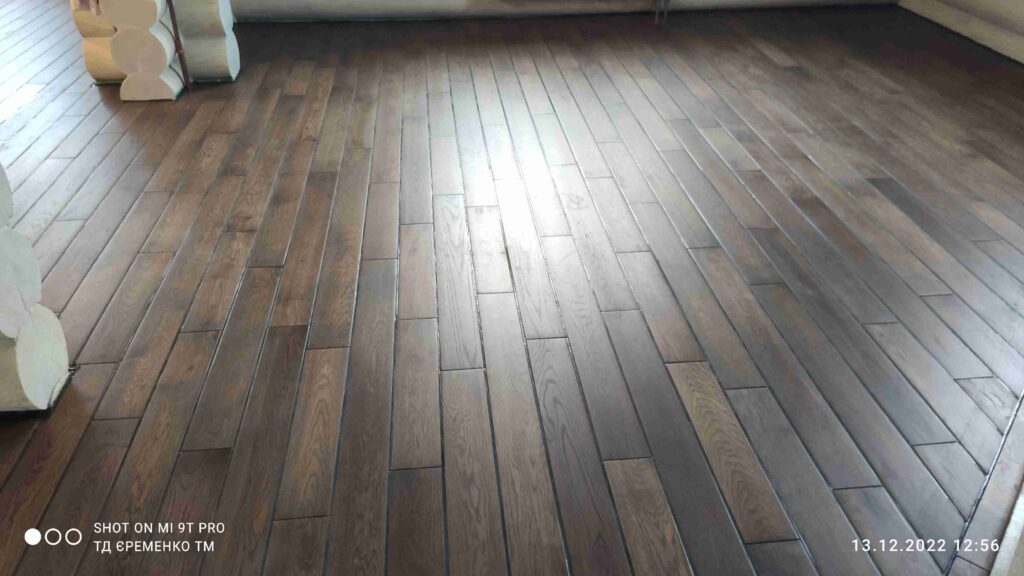

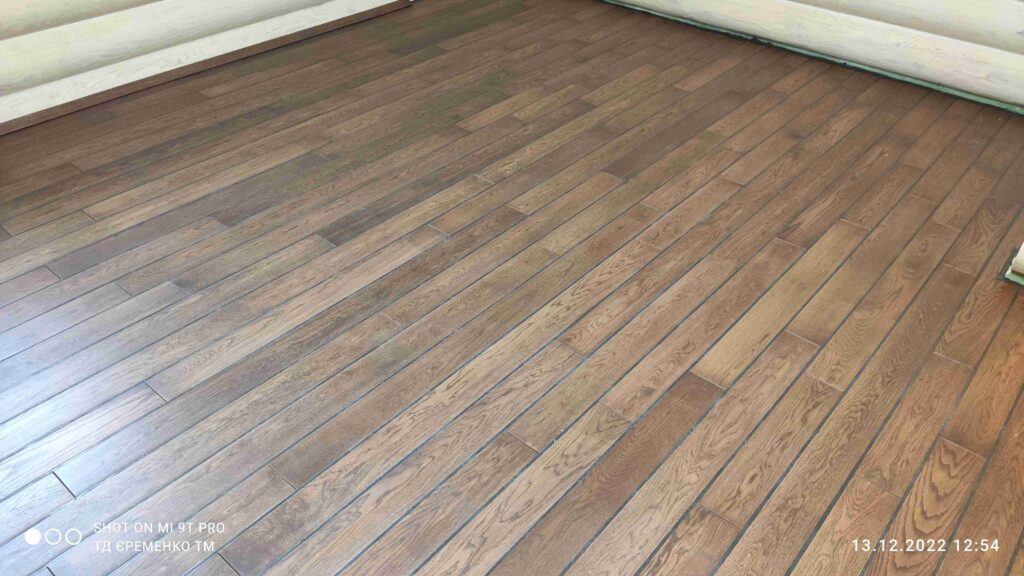

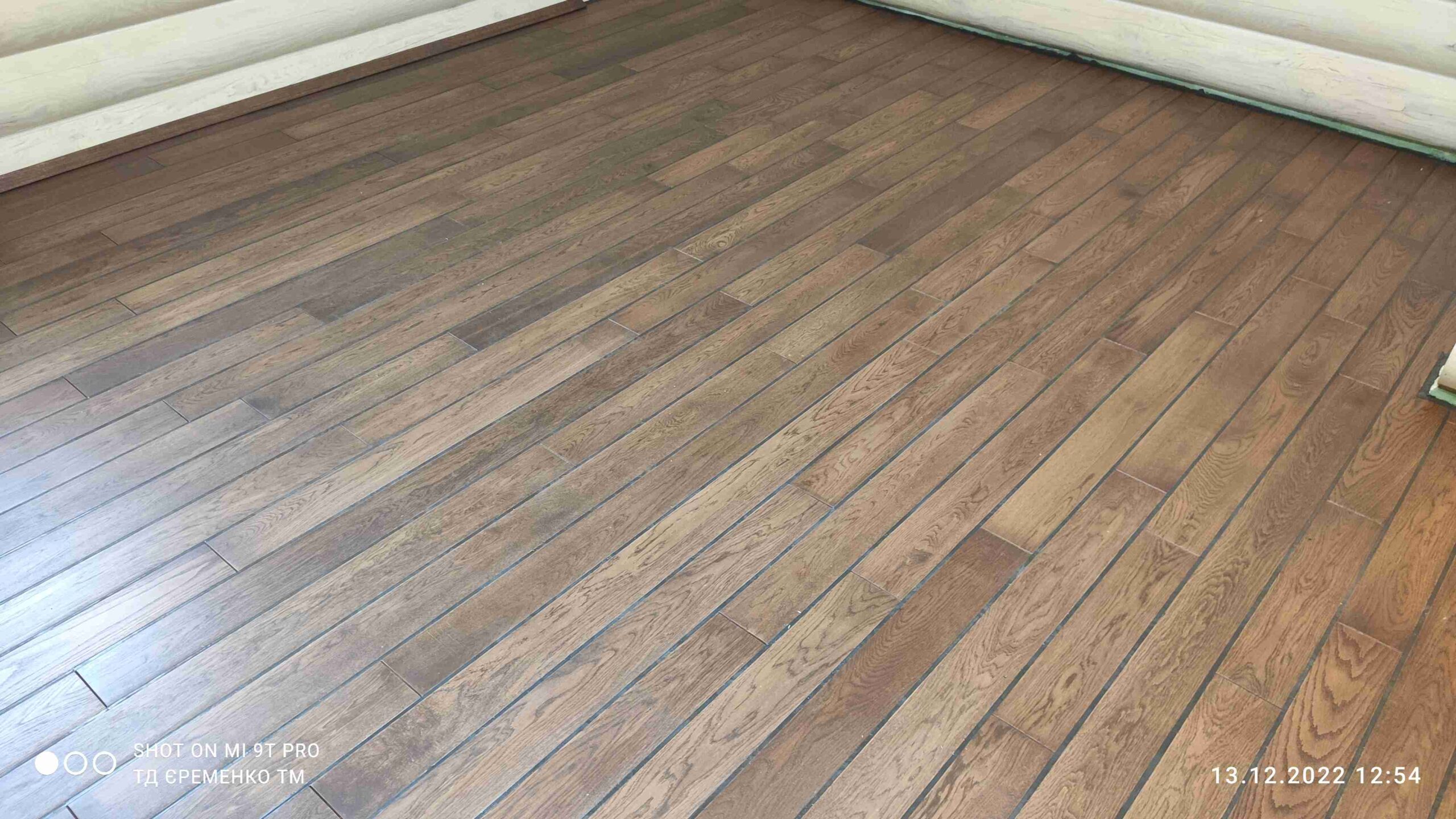

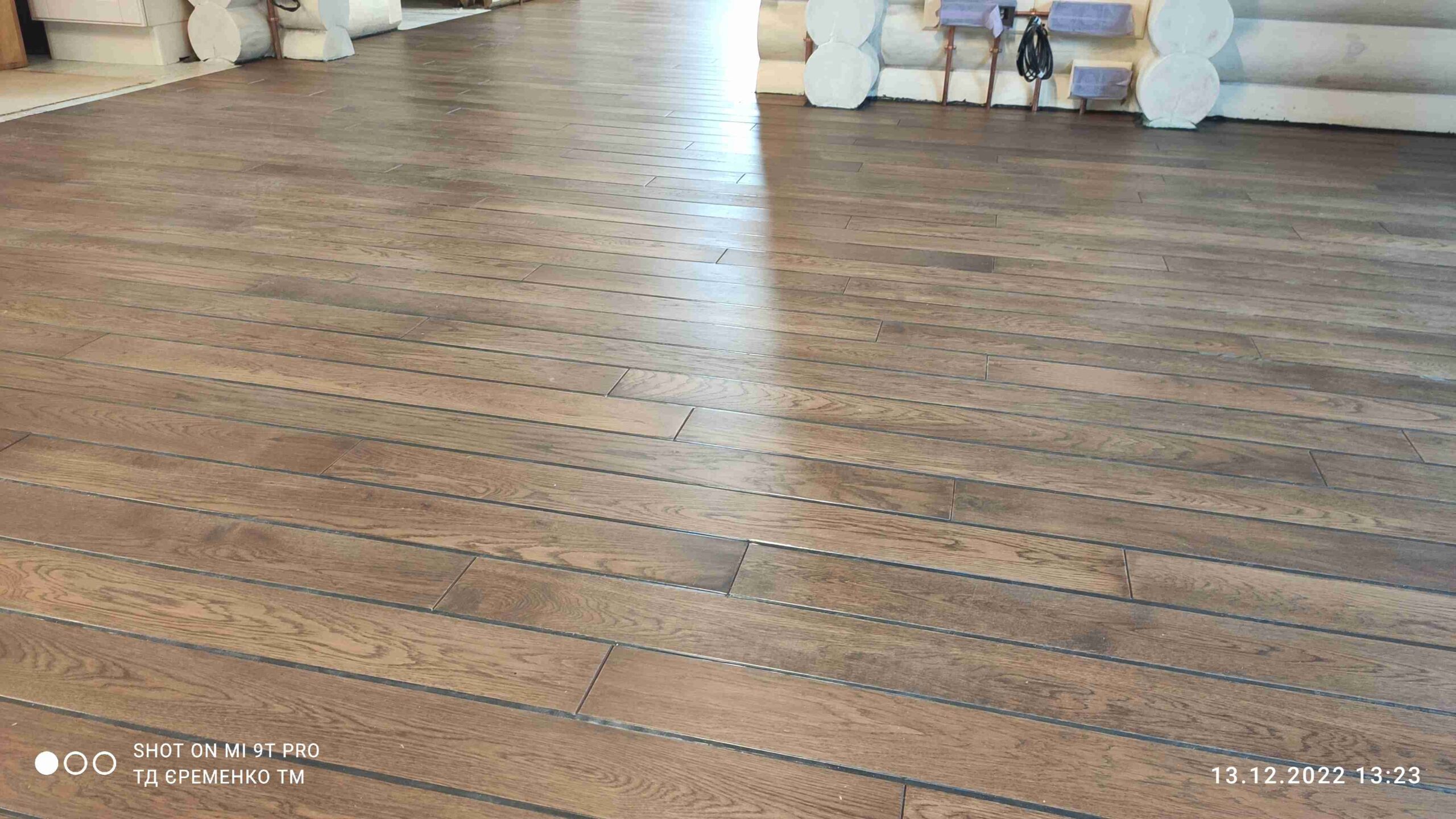

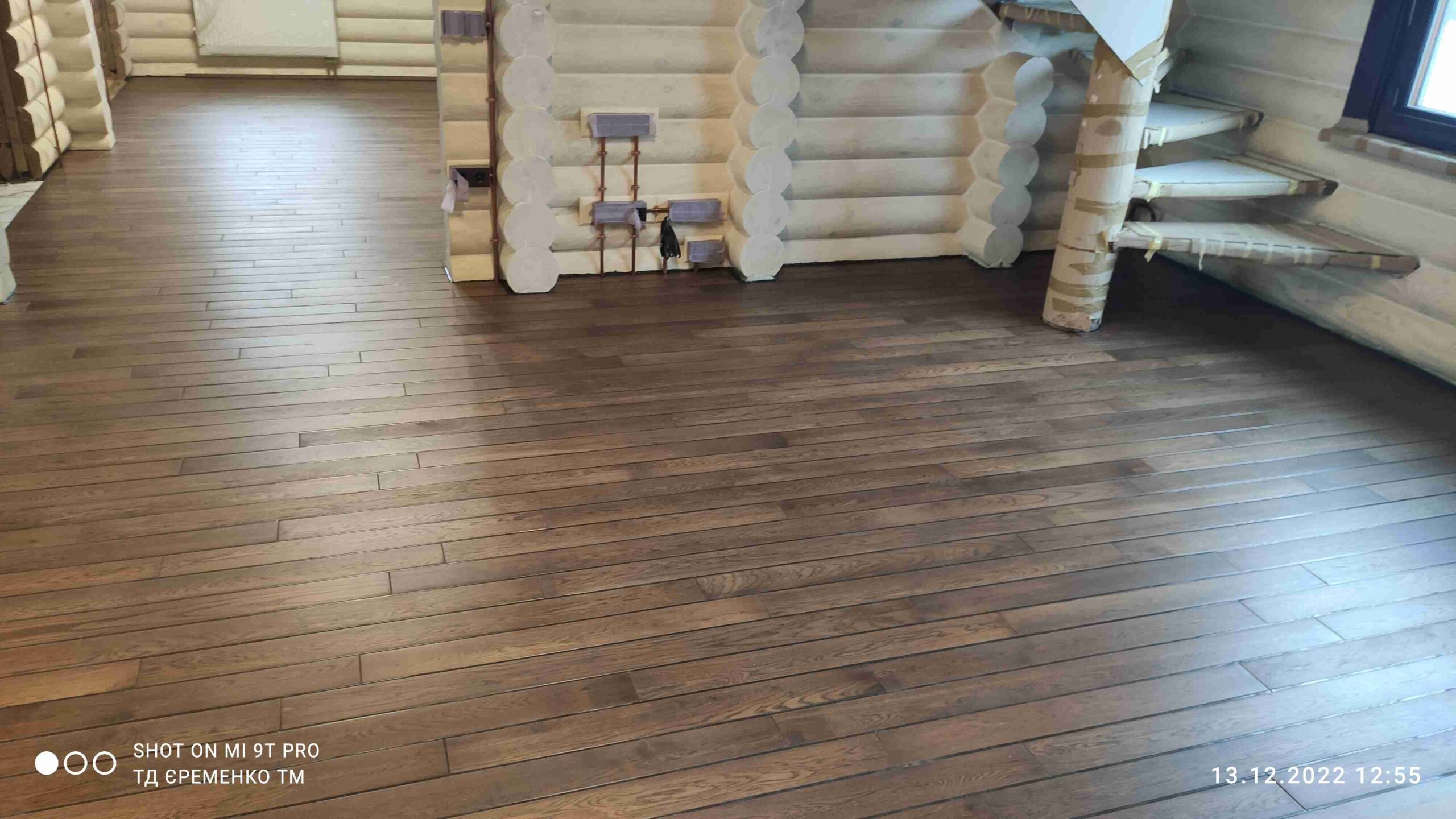

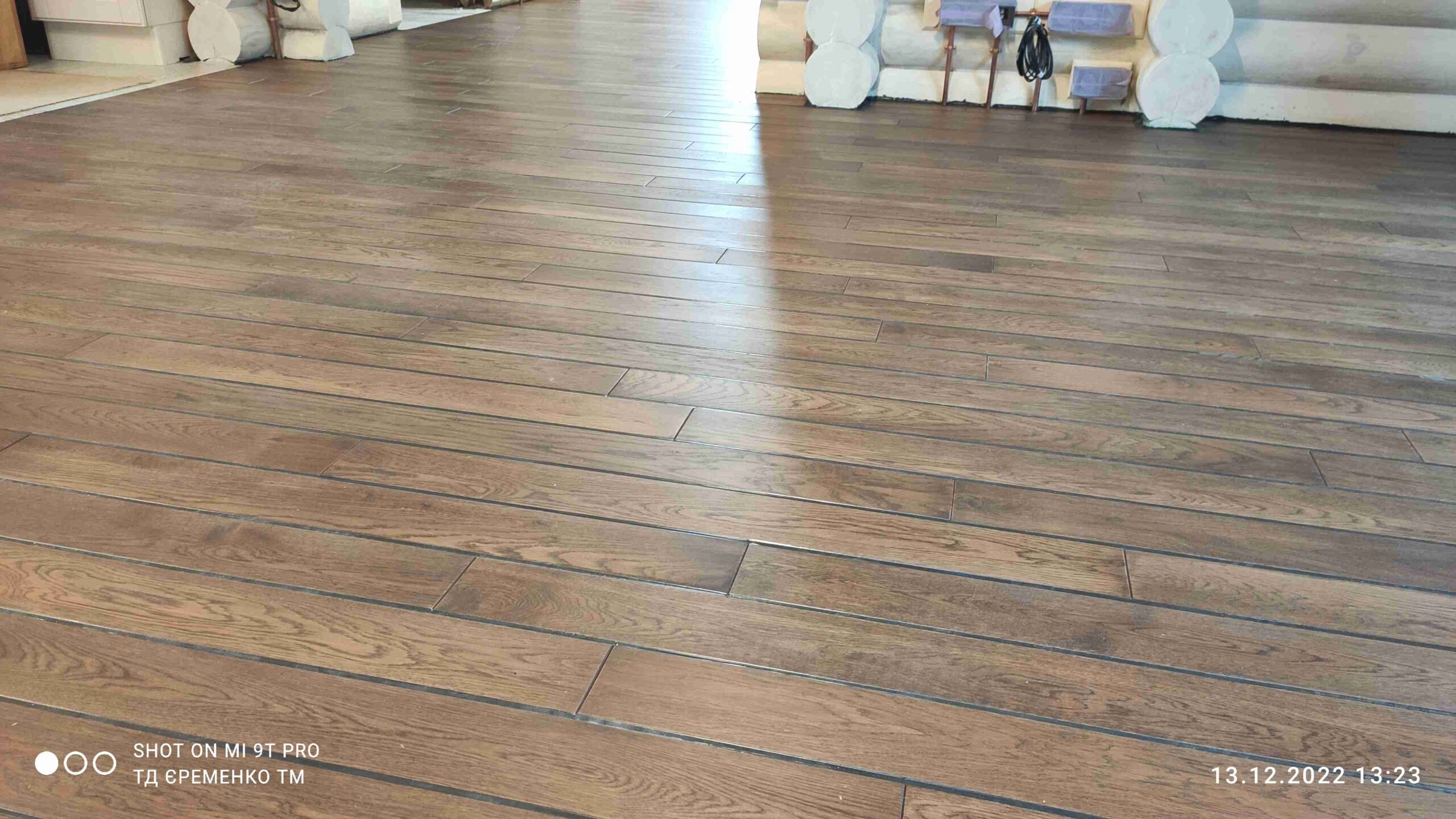

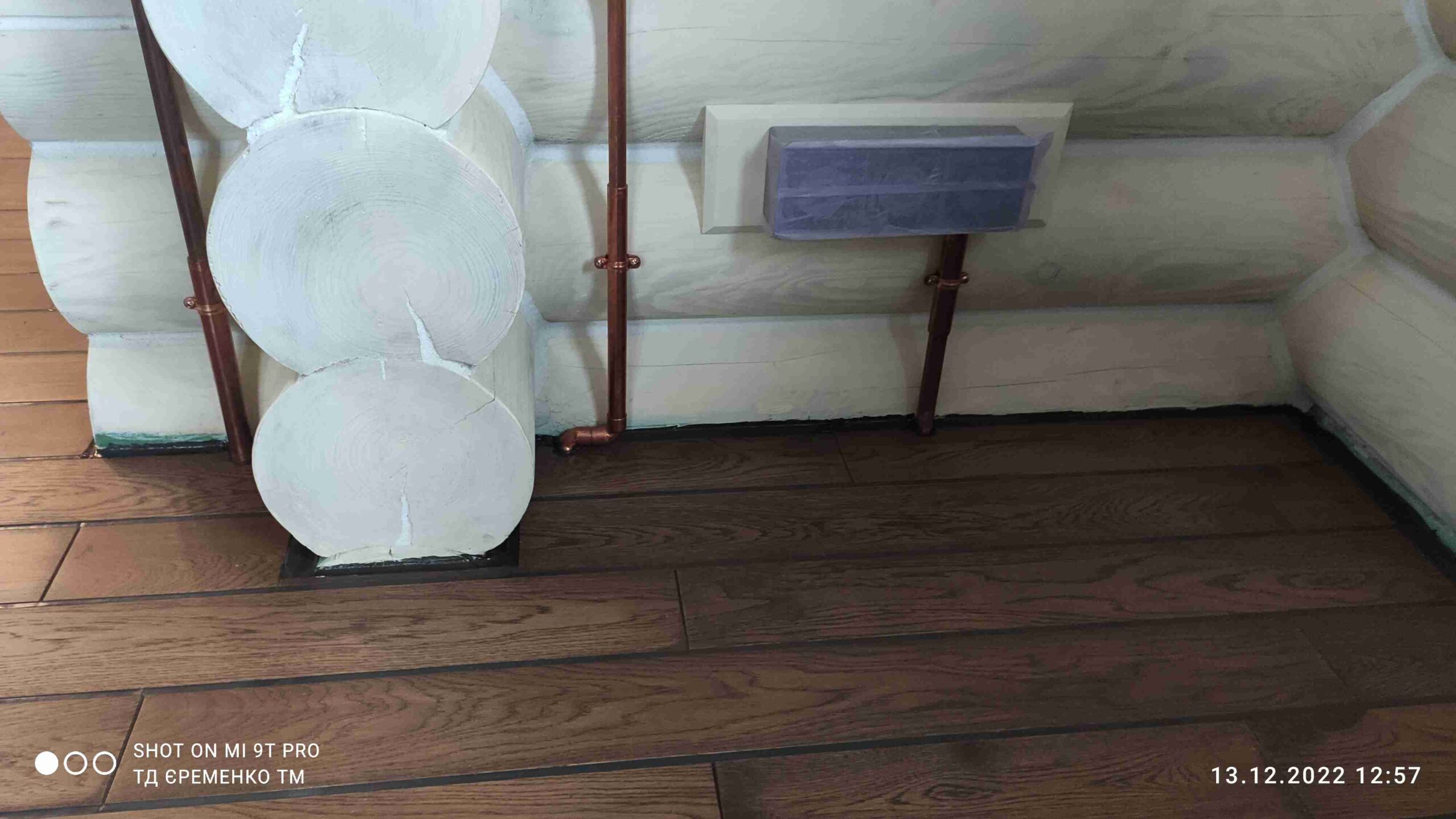

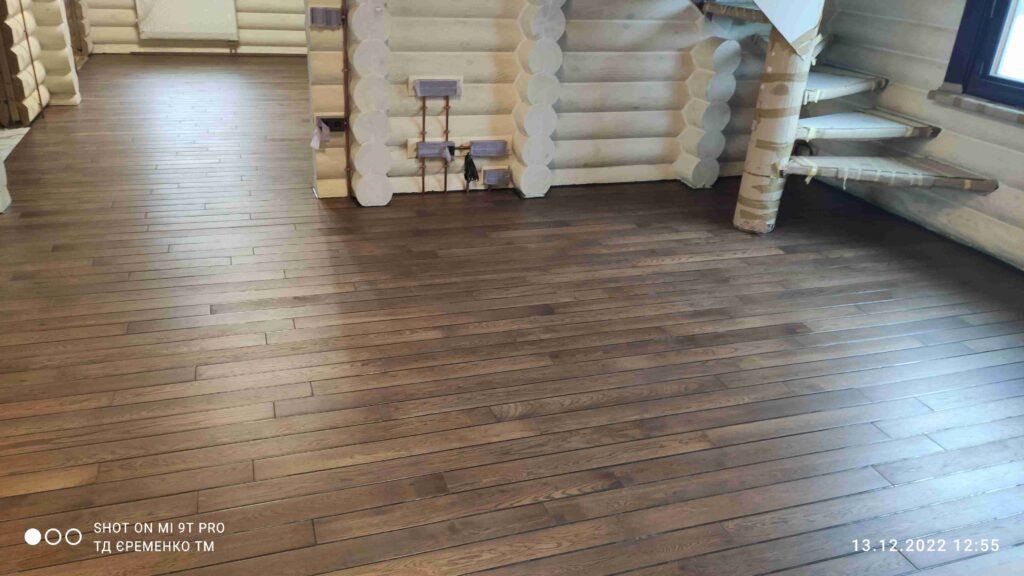

І ось таку підігріваєму підлогу з масивної дошки у якості підлогового покриття ми отримали в результаті:

Розглянемо як ми створювали цю підлогу, по етапах.

9. Створення підігріваємої підлоги по етапах

Етап 1. Експертиза основи.

Цю процедуру проводимо особисто ми. Це окрема платна послуга відповідно до EN DIN 18365. Як вона проводиться, що в себе включає і скільки коштує ви детально можете дізнатися за цим посиланням.

Результат експертизи — Акт з параметрами наявною у замовника основи, відповідність параметрів наявної основи до вимог норм українських та європейських будівельних норм під проведення подальших робіт з укладання підлогового покриття, та варіанти приведення наявної основи в стан придатності під конструкцію підлоги з підігрівом, в залежності від виду підігріву та розмірів дошки та приміщення.

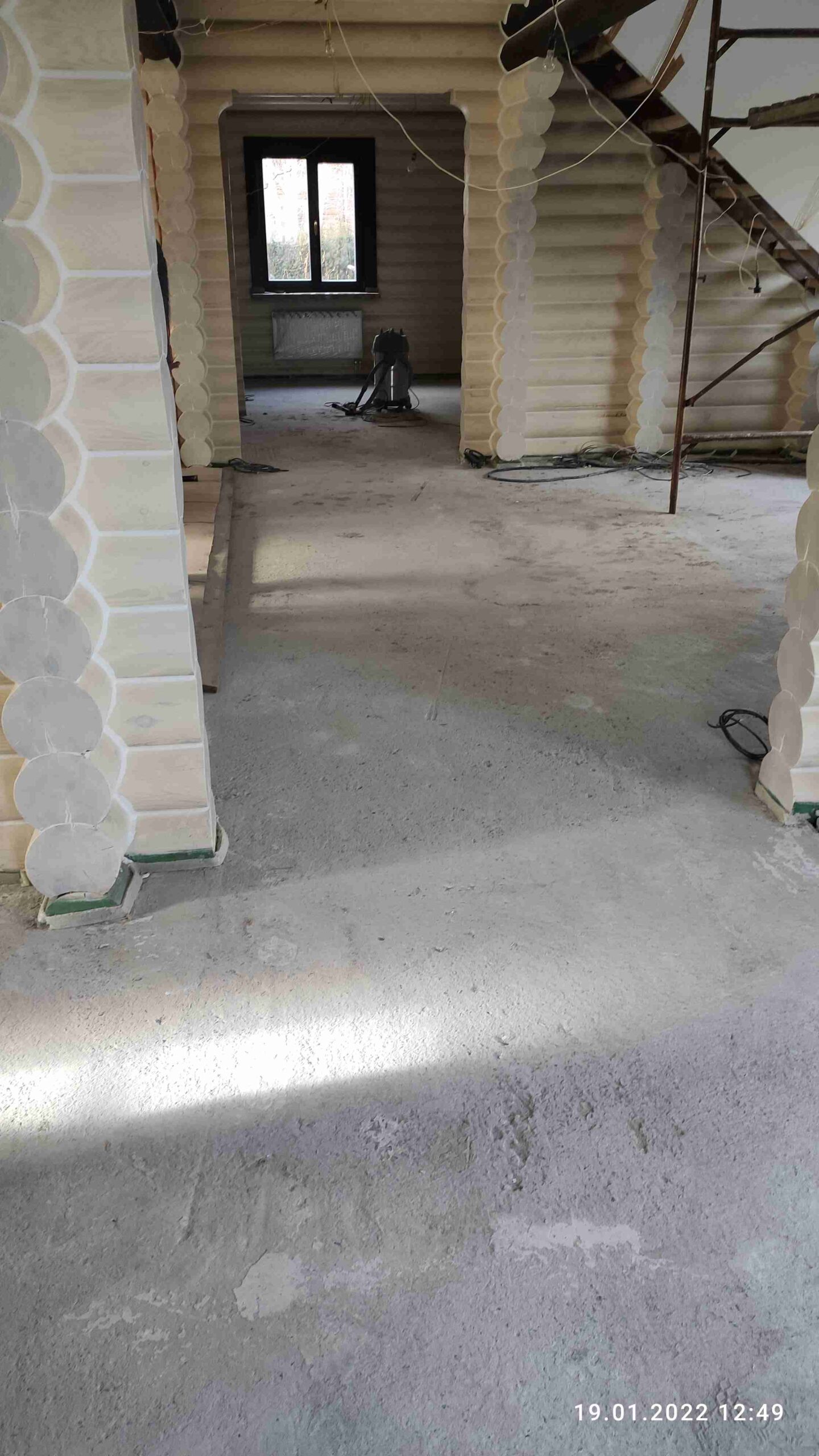

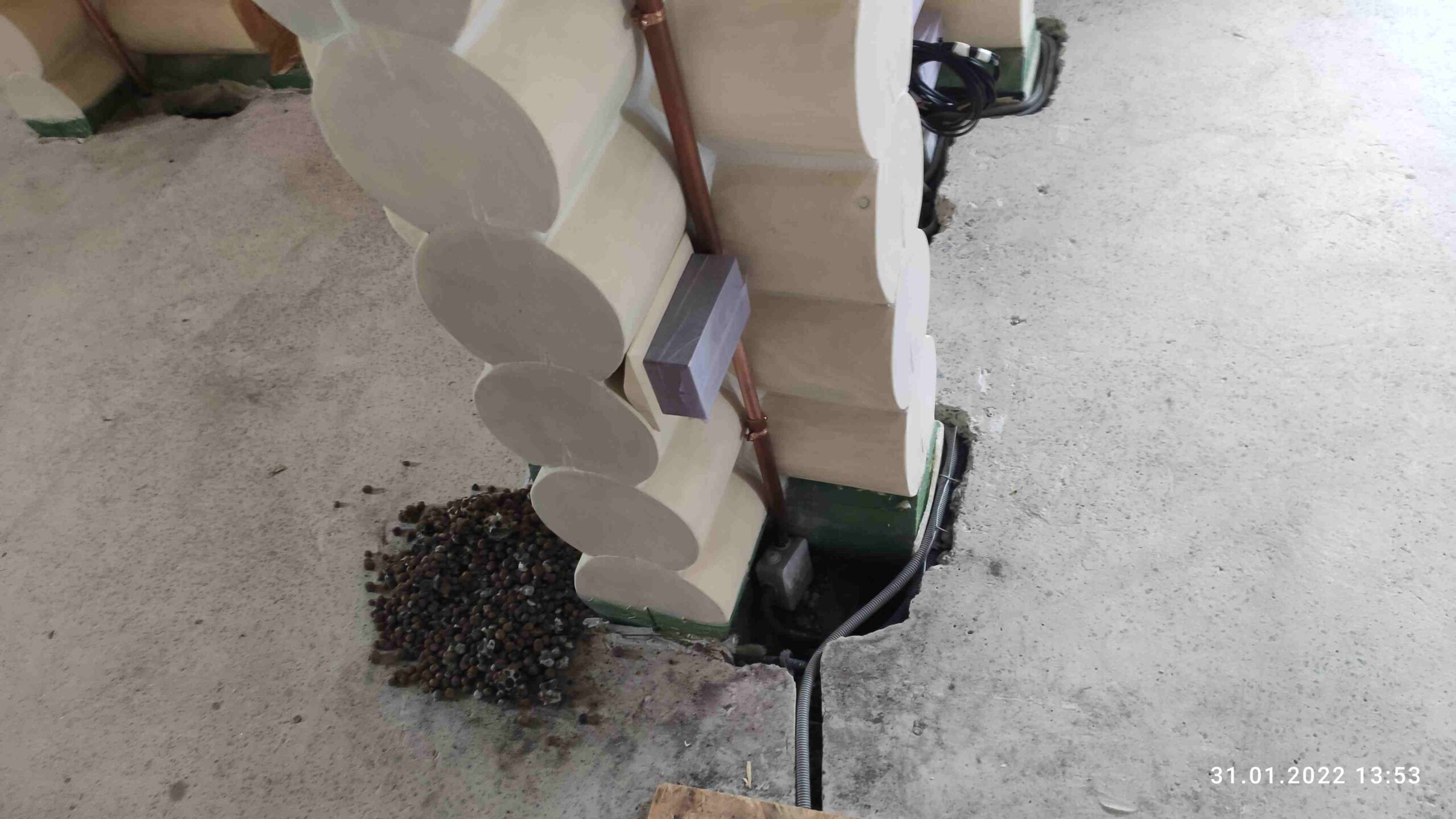

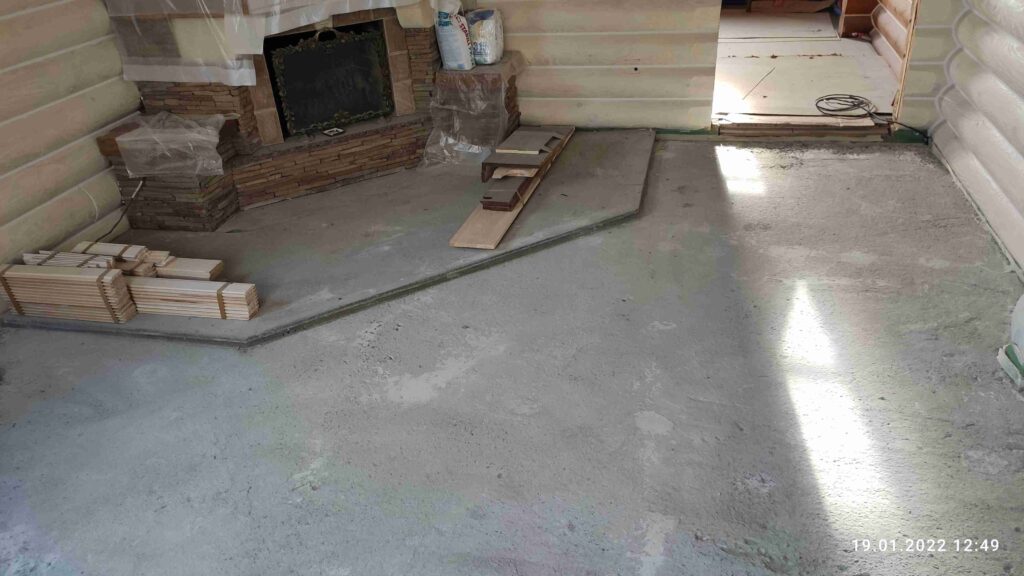

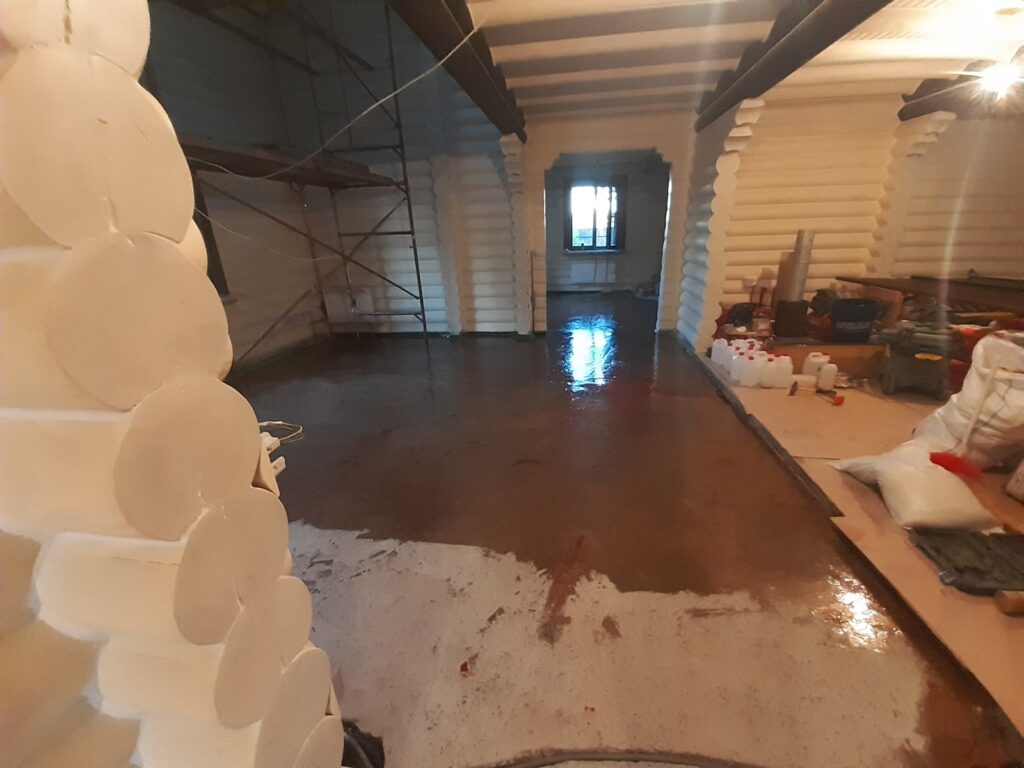

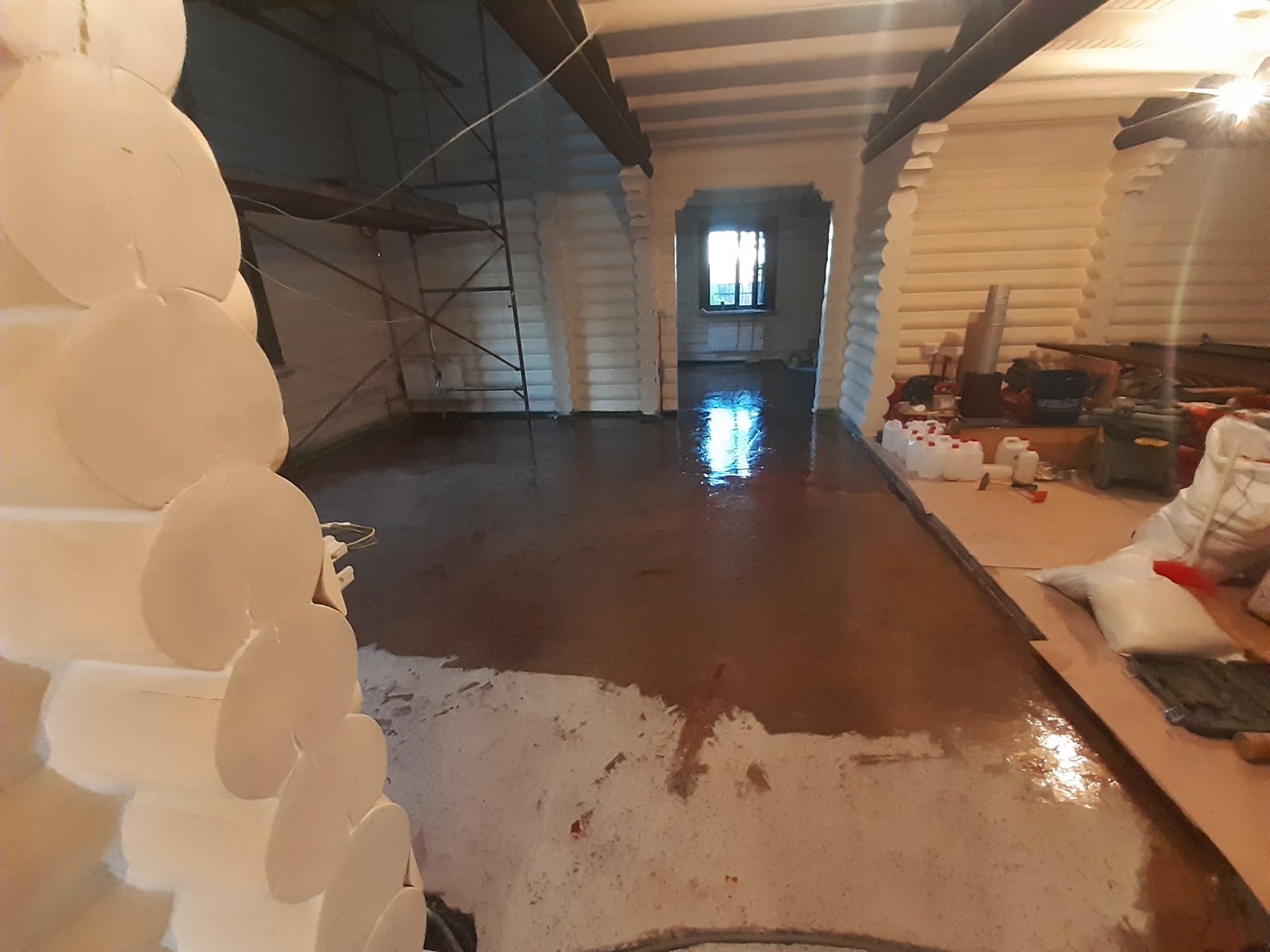

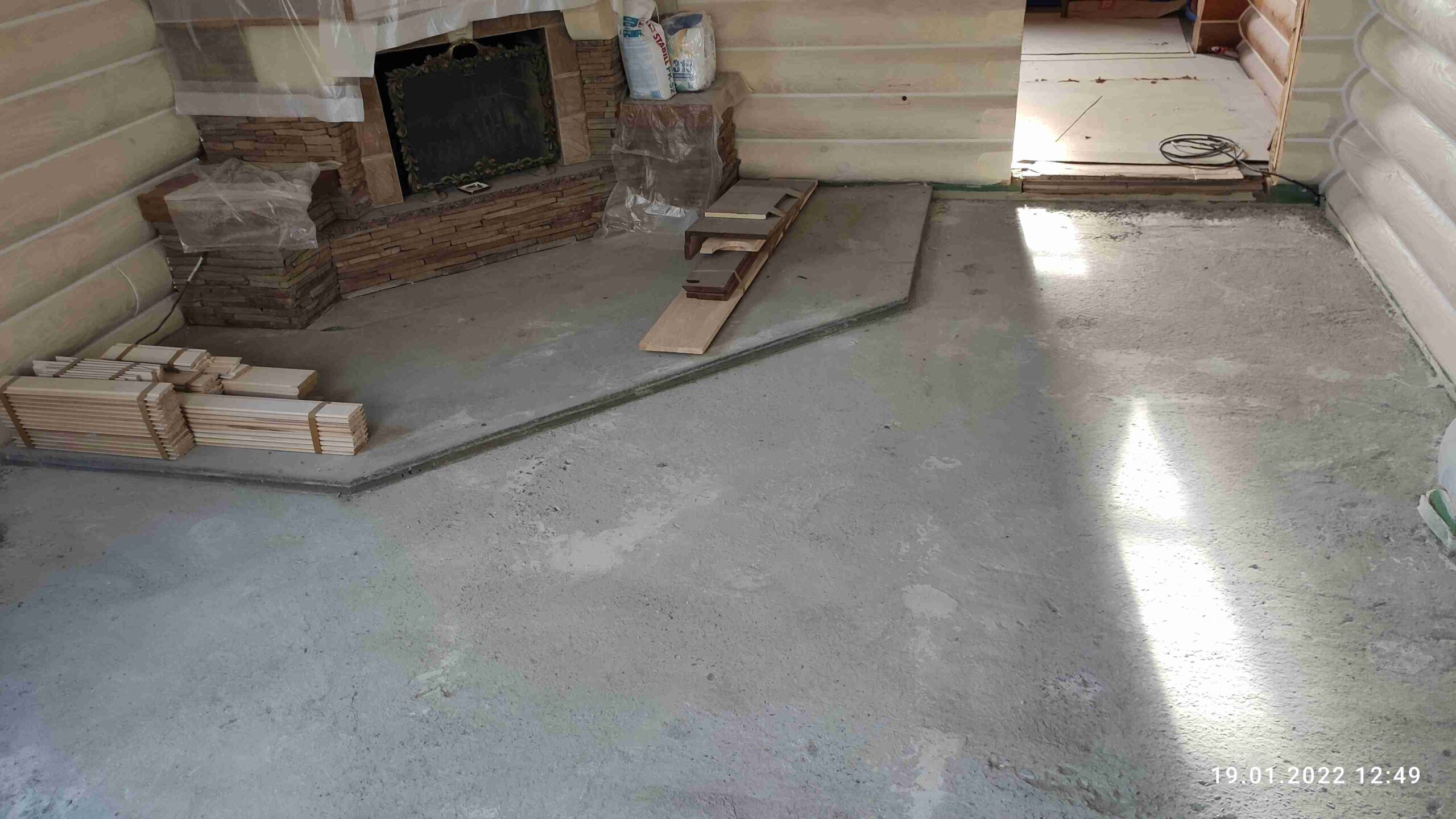

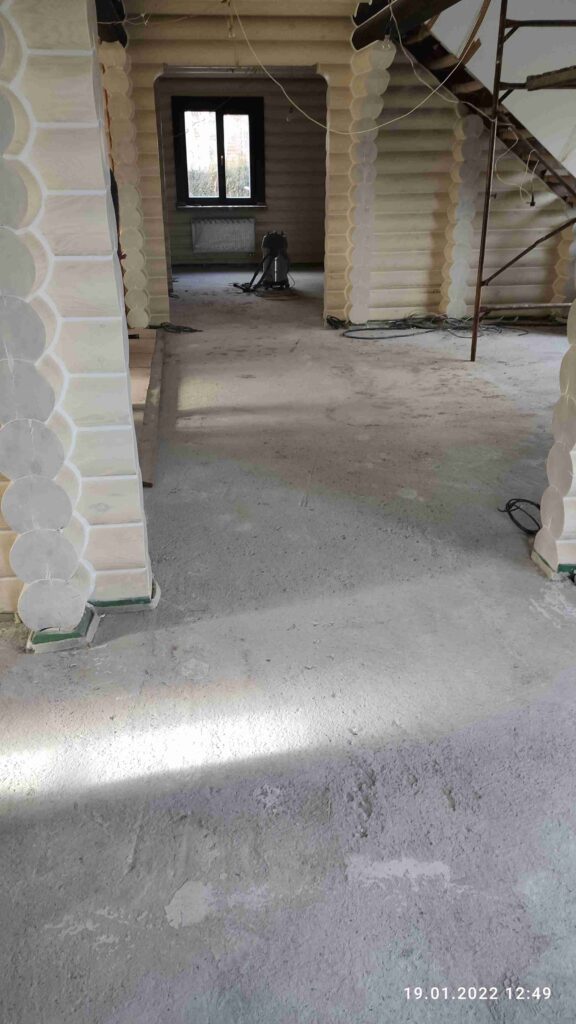

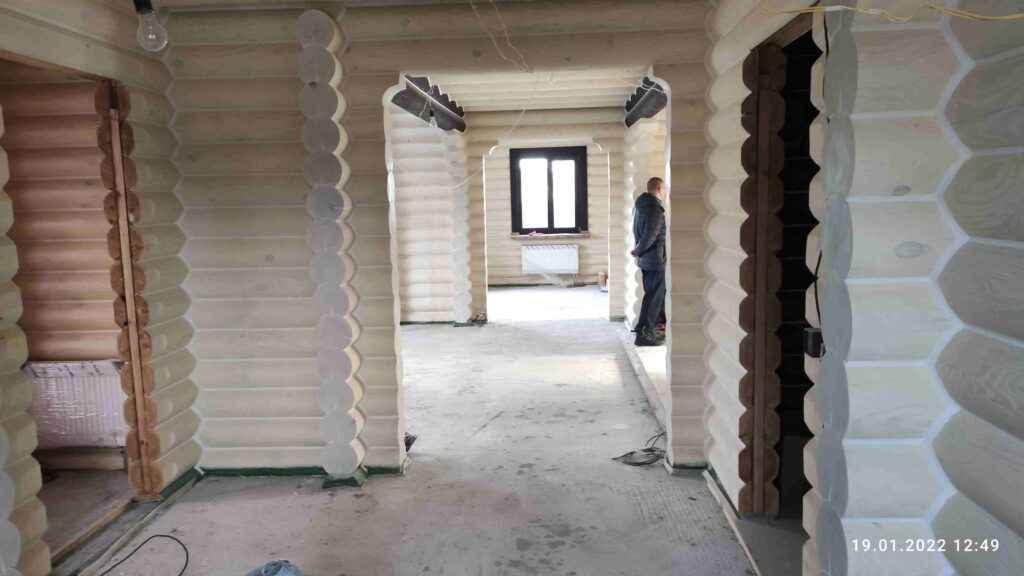

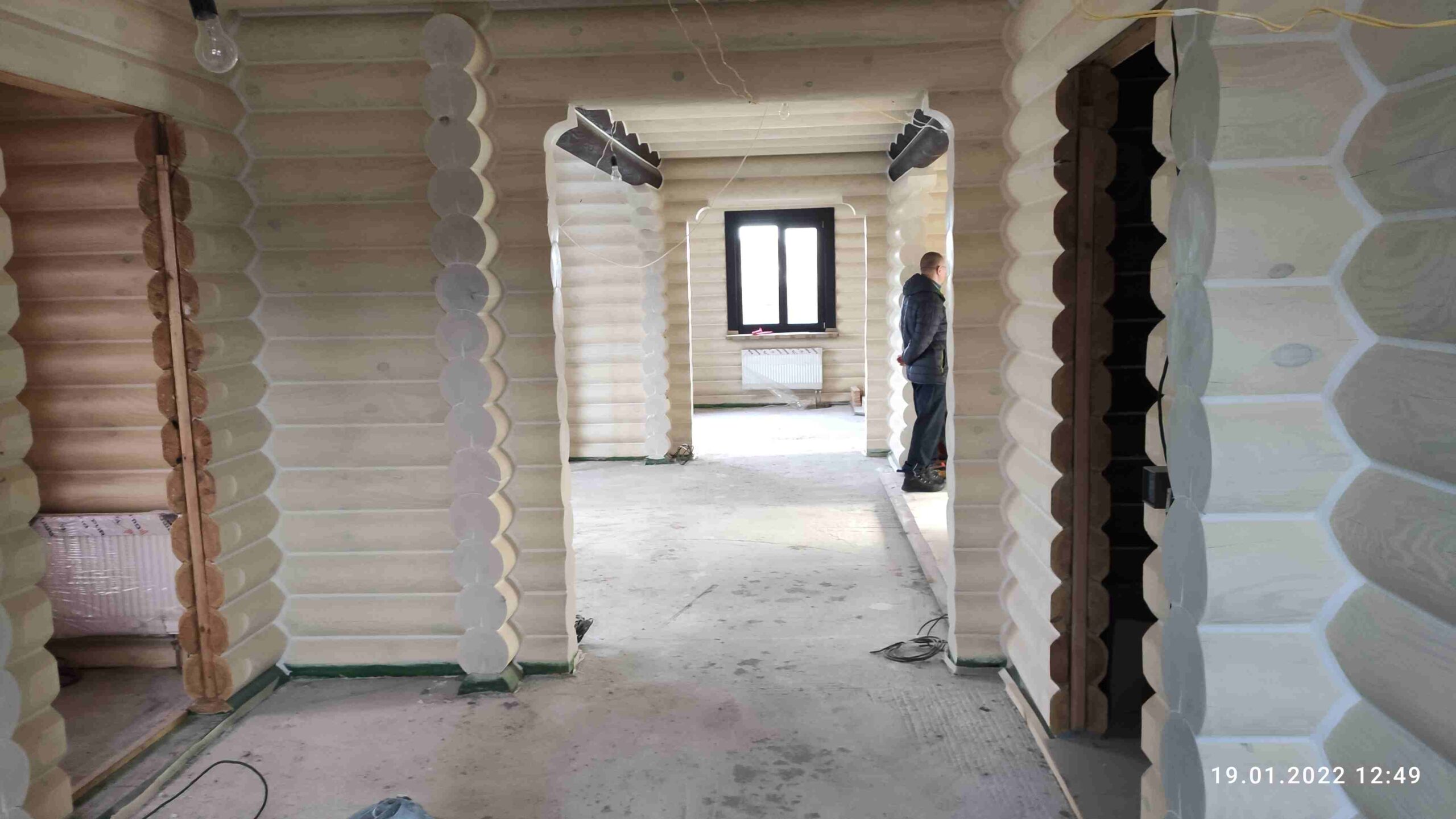

Ось у такому вигляді ми отримали об’єкт  і провели на ньому Експертизу основи за допомогою приладового контролю параметрів.

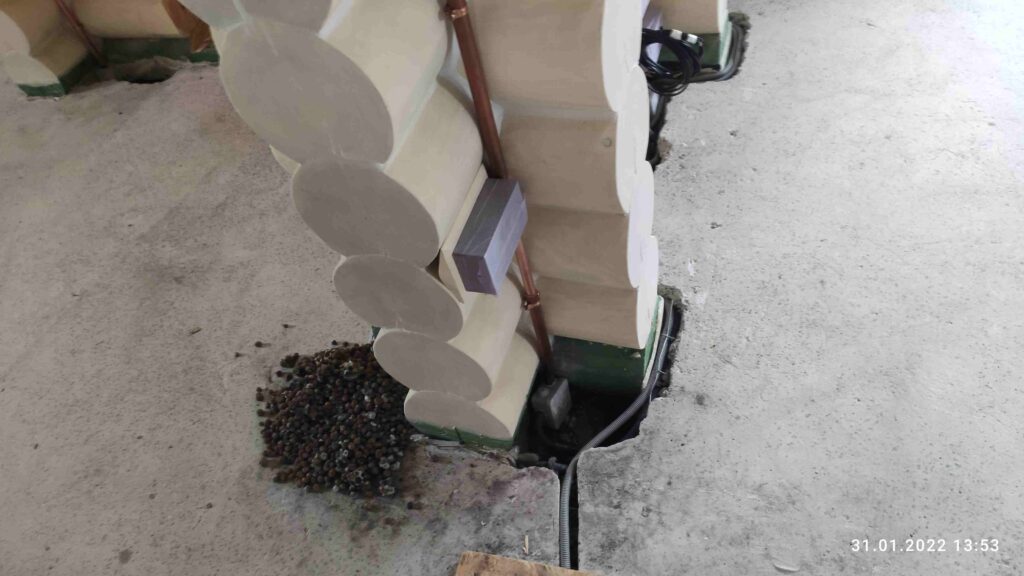

Конкретно на цьому об’єкту було виявлено невідповідність міцності основи під укладання підлогового покриття такого як масивна дошка по параметрам: міцність на стиск, вологість та рівність, наявність числених тріщин та локальне «бухтіння» основи. Та були надані замовнику варіанти як за допомогою матеріалів від «Торговий Дім Єременко:

  • зміцнити основу вдвічи до глибини 45-60 мм за 5 діб — за допомогою реально глибокопроникного просочення ТДЄ ГПУГ-2К
  • заблокувати в наявній основі підвищену у 2-3 рази вологість за 2 доби — за допомогою пароізолюючого епоксидного грунту ТДЄ ГПІЕП-2К
  • вирівняти наявну основу до вимог будівельних норм — за допомогою шліфування, спеціальних ремонтних сумішів та звичайного піску
  • склеїти наявні тріщини та ліквідувати локальне «бухтіння» основи, заробити нароблені замовником в основі штроби за 2 доби — за допомогою вище згадангих матеріалів «ТДЄ», звичайного піску та ремонтної тканини, і все це — без пильних робіт та без демонтажу наявної основи

Типові проблеми в основі

Замовнику дуже сподобалося що наша пропозиція та матеріали дозволяють вирішити наявну проблему з основою дуже швидко і без необхідності навіть локального демонтажу.

Усі наші пропозиції були прийняті нашим замовником і реалізовані його працівниками та наданими нами матеріалами.

Ви можете почути реальний відзив керівника робіт з цього об’єкта після застосування нашого реально глибокопроникного грунту ТДЄ ГПУГ-2К для зміцнення основи.



Етап 2. Розробка ескізного проекту та попередньої калькуляції робіт та матеріалів.

Поки йшли роботи з приведення основи до вимох діючих будівельних норм, на основі наявних даних отриманих на Етапі 1 — Експертиза основи ми розробляємо ескізний проект підлоги в розрізі, та надаємо попередню Калькуляцію вартості робіт та матеріалів створення підлоги «під ключ», виходячі з бажаних строків робіт. На цьому етапі можливі варіанти застосуваня вибору різних матеріалів. Більш дешеві традиційні матеріали дозволяють створити подібну підлогу за 6-12 місяців. Сучасні матеріали дозволяють вкластися у місяць. А конкретно стяжку, придатну для безпосереднього укладання на неї паркетних покриттів — зробити за тиждень.

Також можливо зробити конструкцію такою, щоб роботи могли виконувати не професійні виконавці, а різноробочі під нашим періодичним контролем. Якщо замовник затверджує якийсь з запропонованих варіантів, він отримує та оплачує рахунок на виробництво дошки та поставку материалів для виготовлення конструкції підлоги.

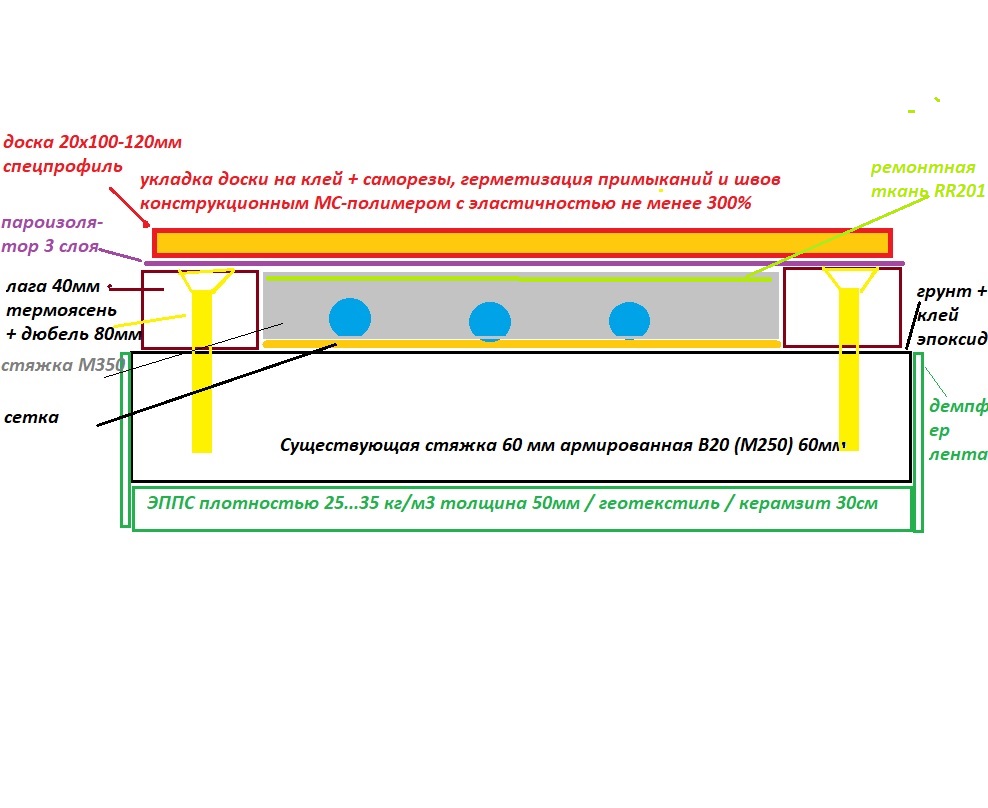

На даному об’єкті ми запропонували такий розріз конструкції підлоги, щоб вийти поверхнею дошки «ТДЄ-спецпрофіль» у «нуль» чистової підлоги.

Малюнок 1. Розріз конструкції у ескізі.

Після цього ми розписуємо «Журнал проведення робіт», де покроково описуємо весь процес виготовлення підлоги по шарам конструкції: хто, якими матеріаламим, з якою витратою, за допомогою яких інструментів чи засобів виготовлює кожен шар конструкції, хто і коли це контролює, хто і коли робить приймання кожного шару конструкції і за якими параметрами.



Етап 3. Затвердження контрольних зразків дошки «ТДЄ-спецпрофіль».

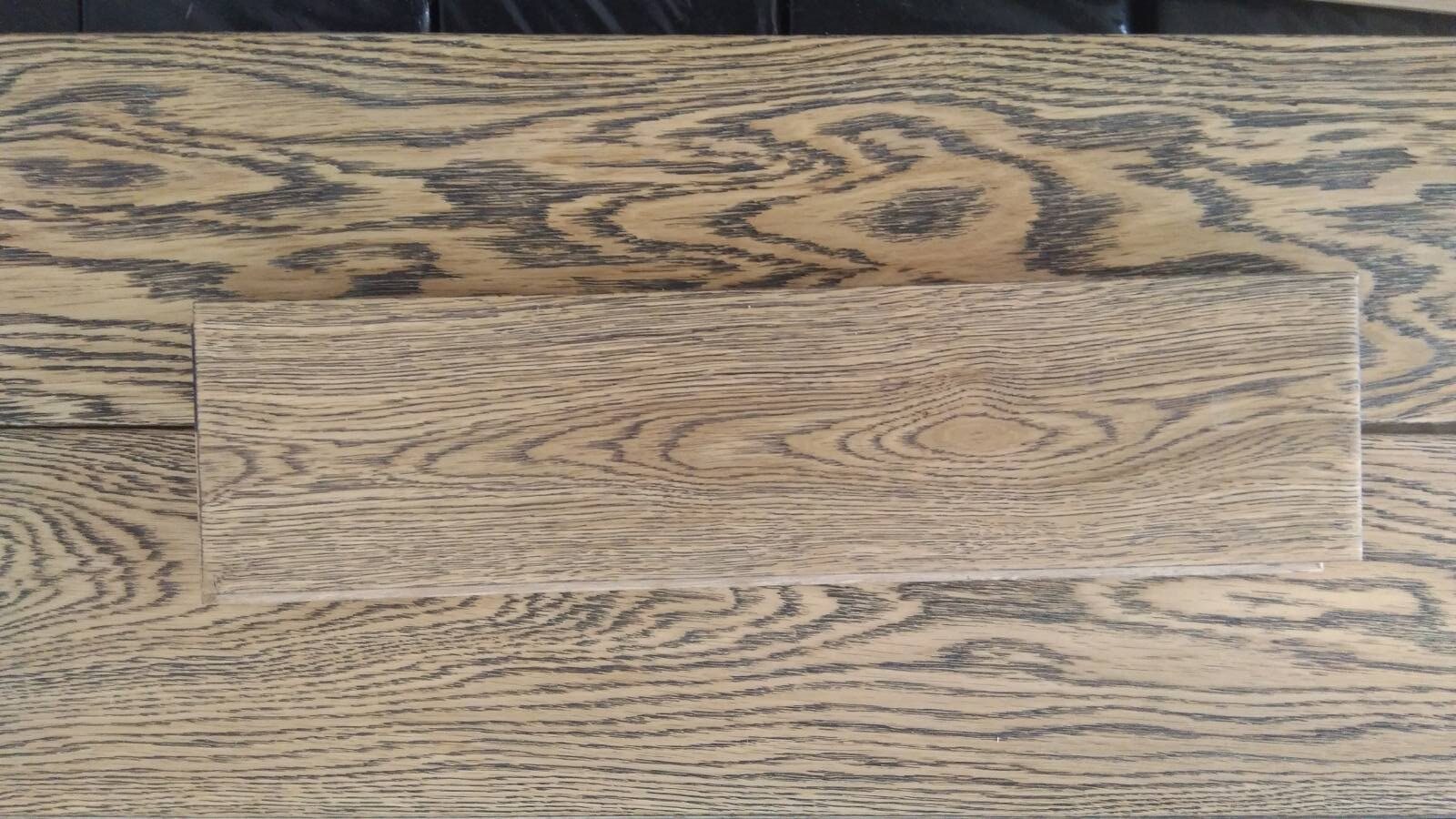

Замовник надав нам наявні у нього звичайні дошки у кольорі, які йому подобалися (на фото що нижче вони знизу), і ми виготовили та надали замовнику свої контрольні зразки дошки у кольорі затвердженому замовником (на фото що нижче наша дошка зверху).

Замовник затвердив контрольний зразок дошки, оплатив її і ми почали виробництво дошки «ТДЄ-спецпрофіль» для даного об’єкту. Зробили ми дошку за 3 тижні.

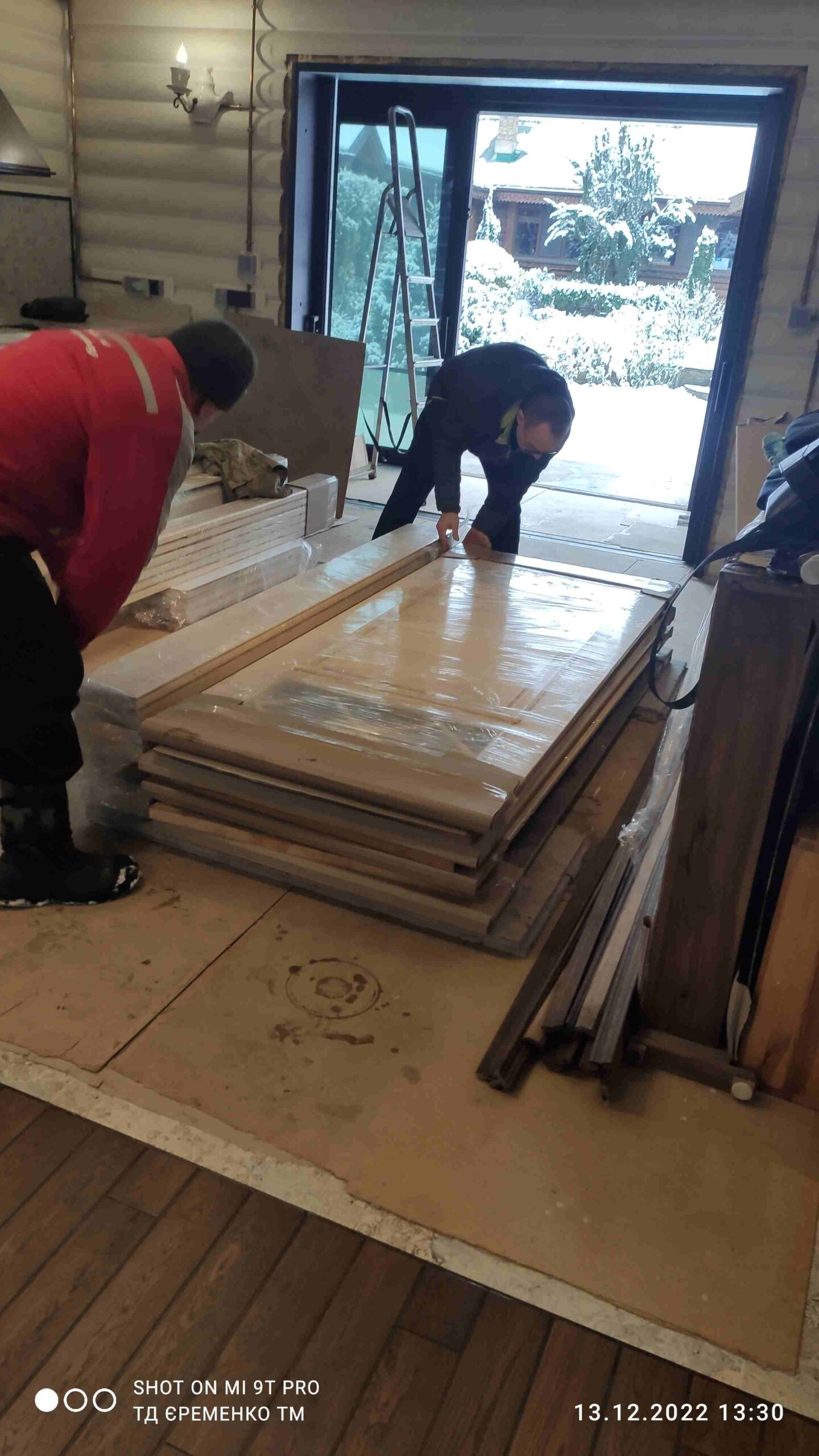

Етап 4. Постачання матеріалів на об’єкт.

У обумовлені строки ми постачаємо на об’єкт усі закуплені замовником матеріали для виготовлення підлоги.

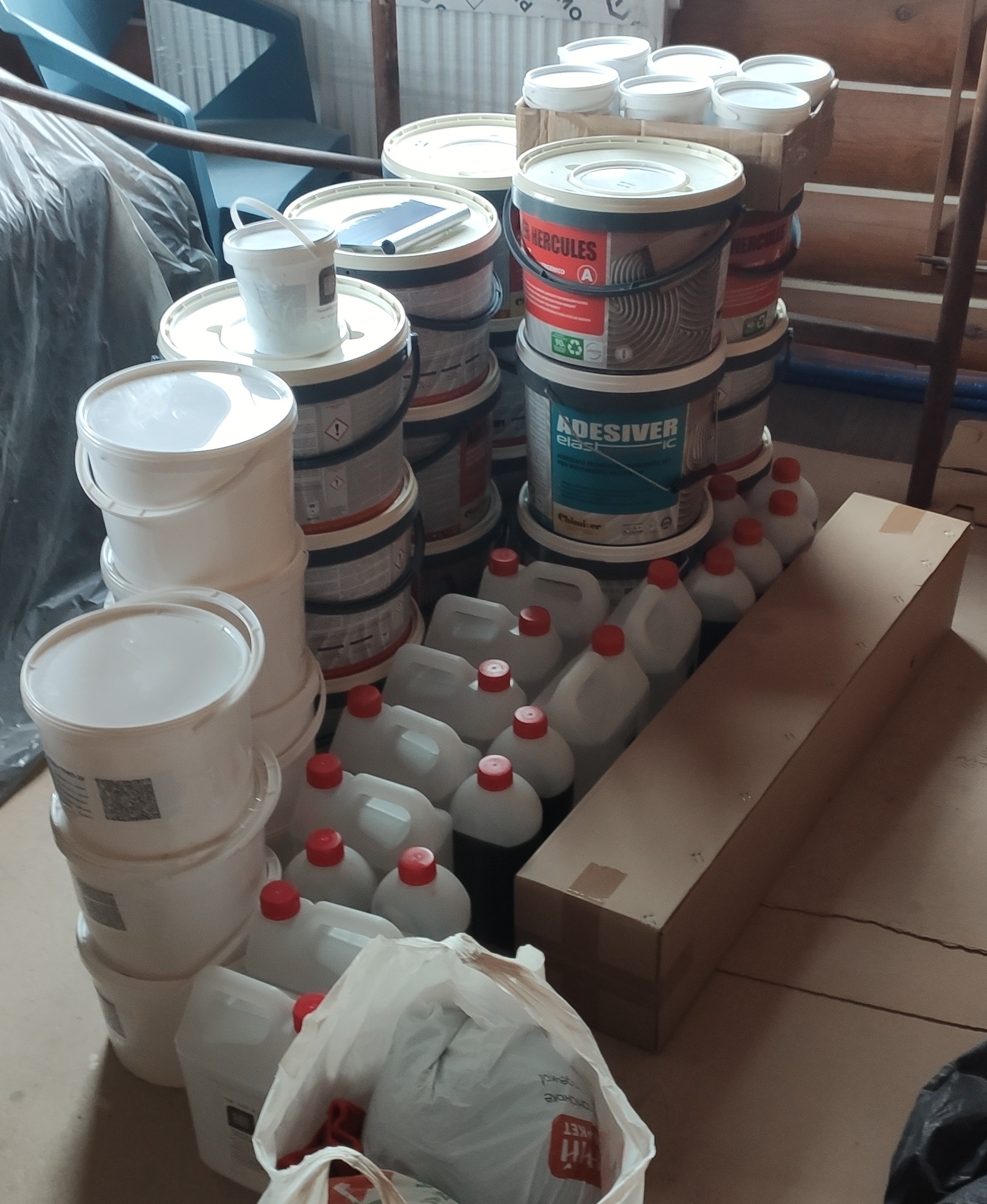

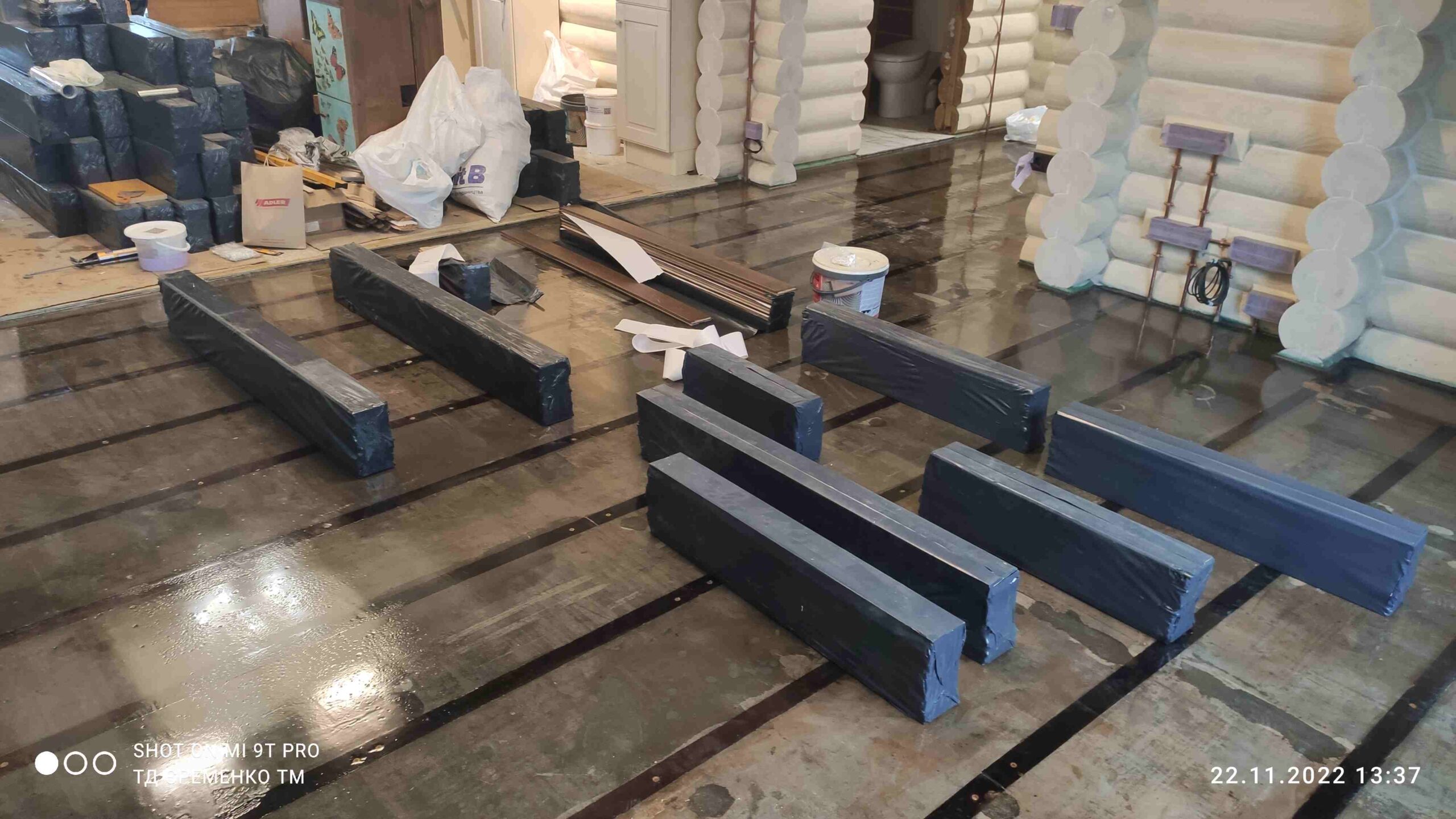

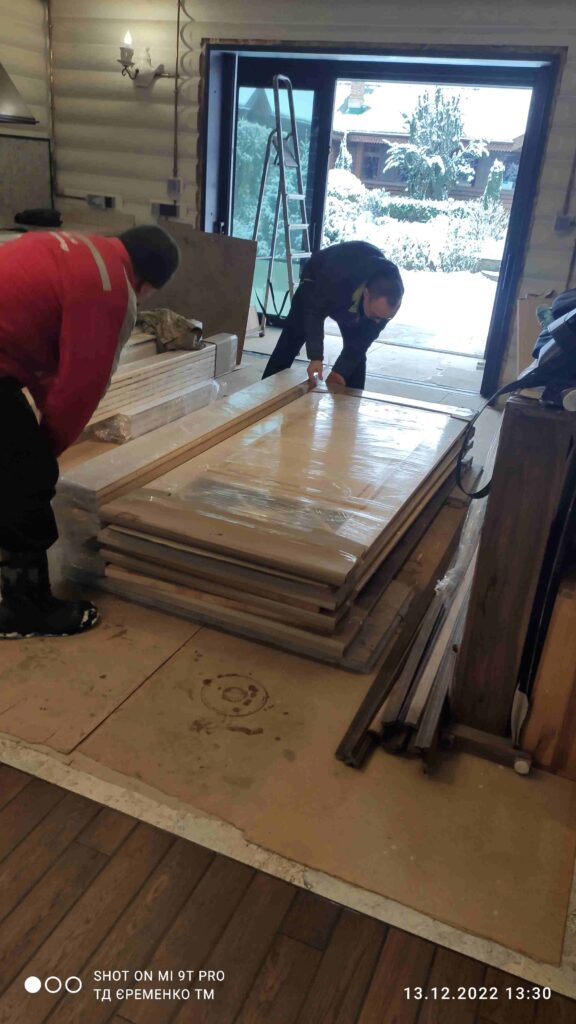

Матеріали «ТДЄ» та Чимівер доставлені на об’єкт

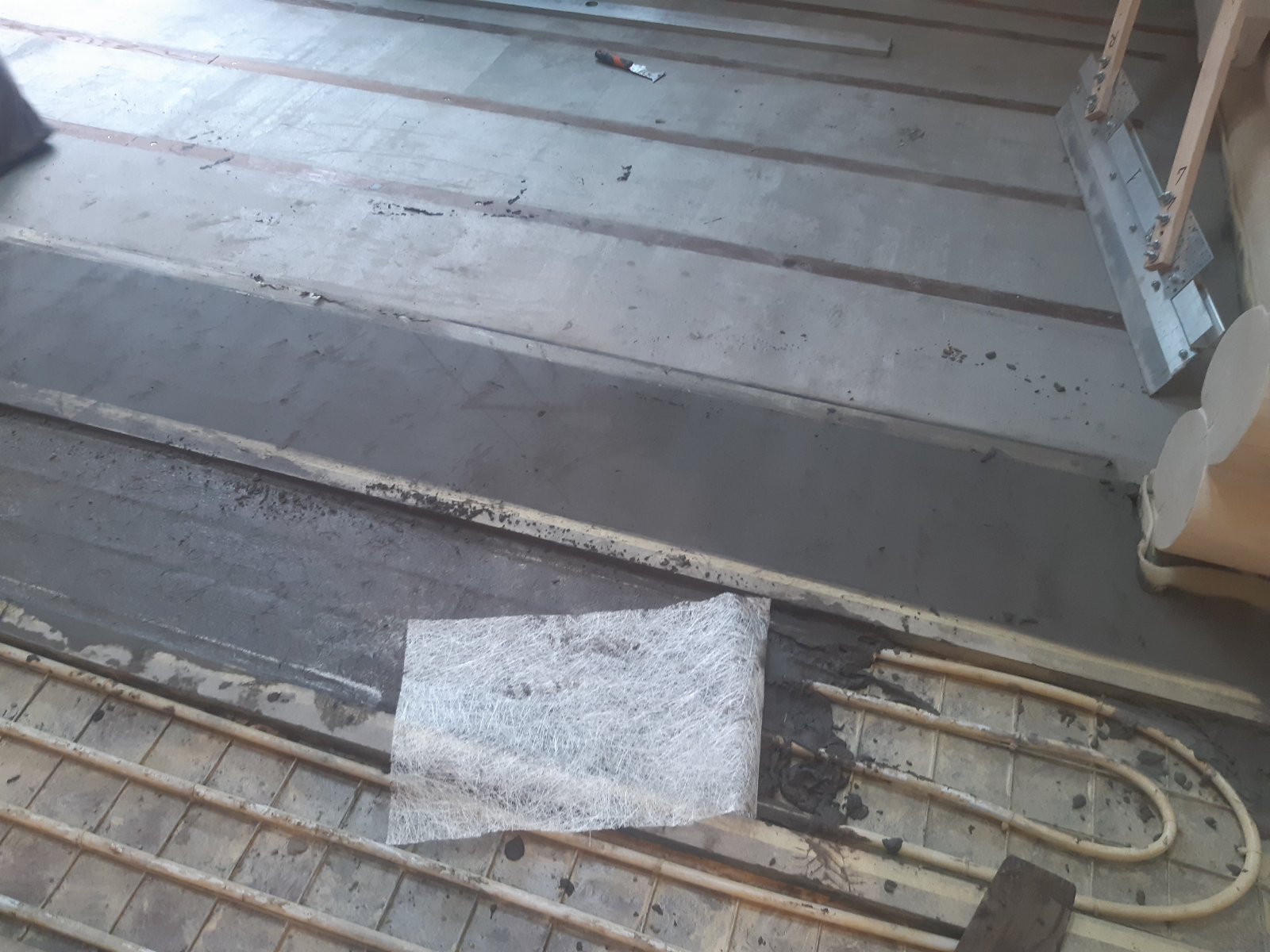

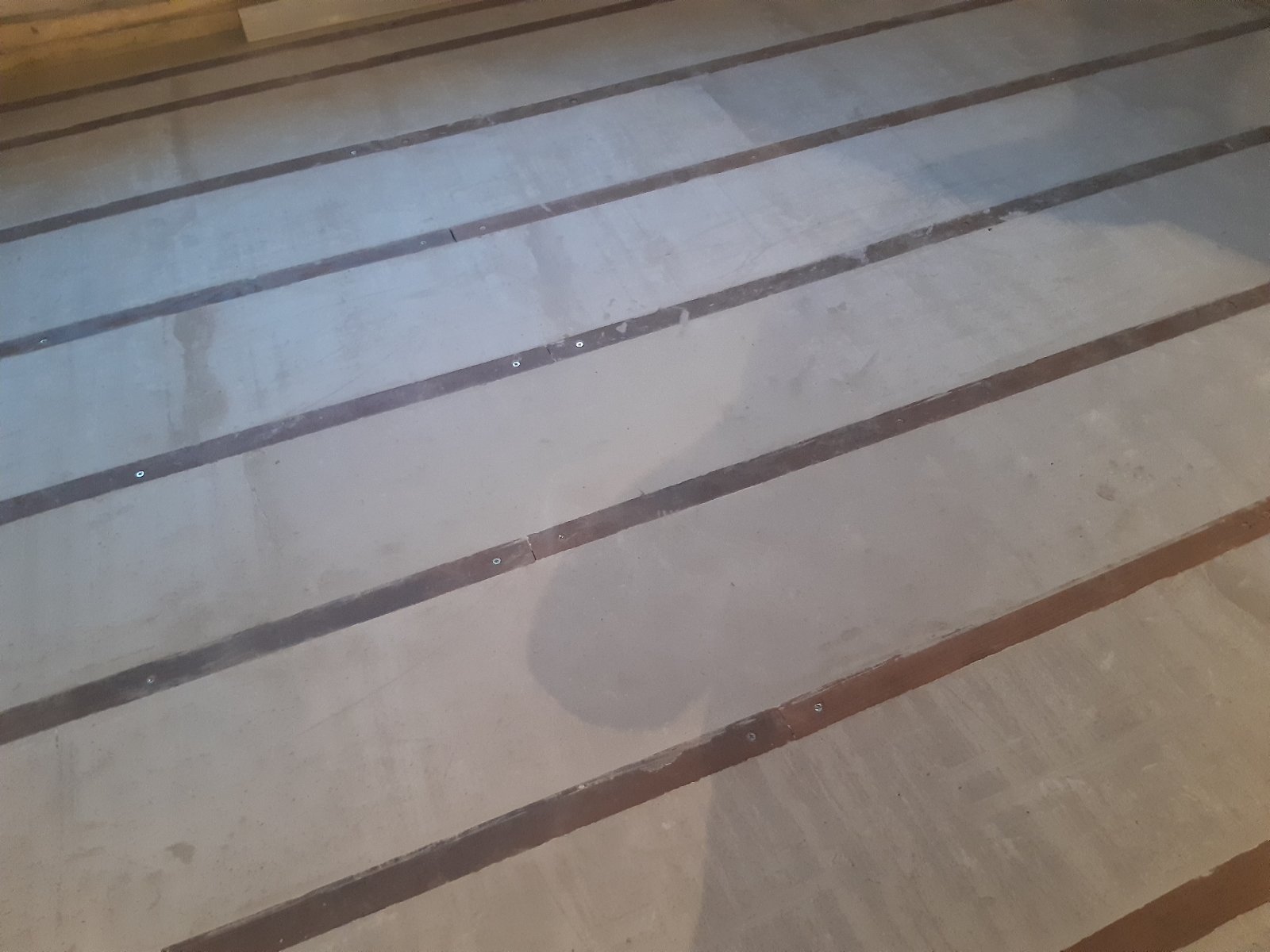

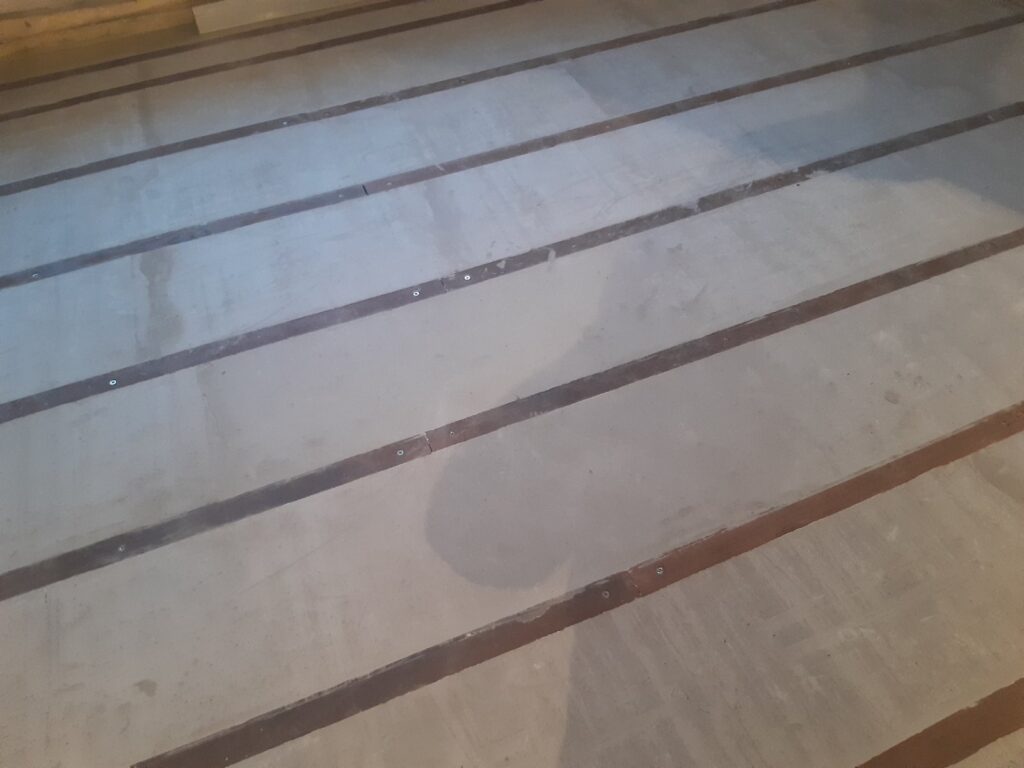

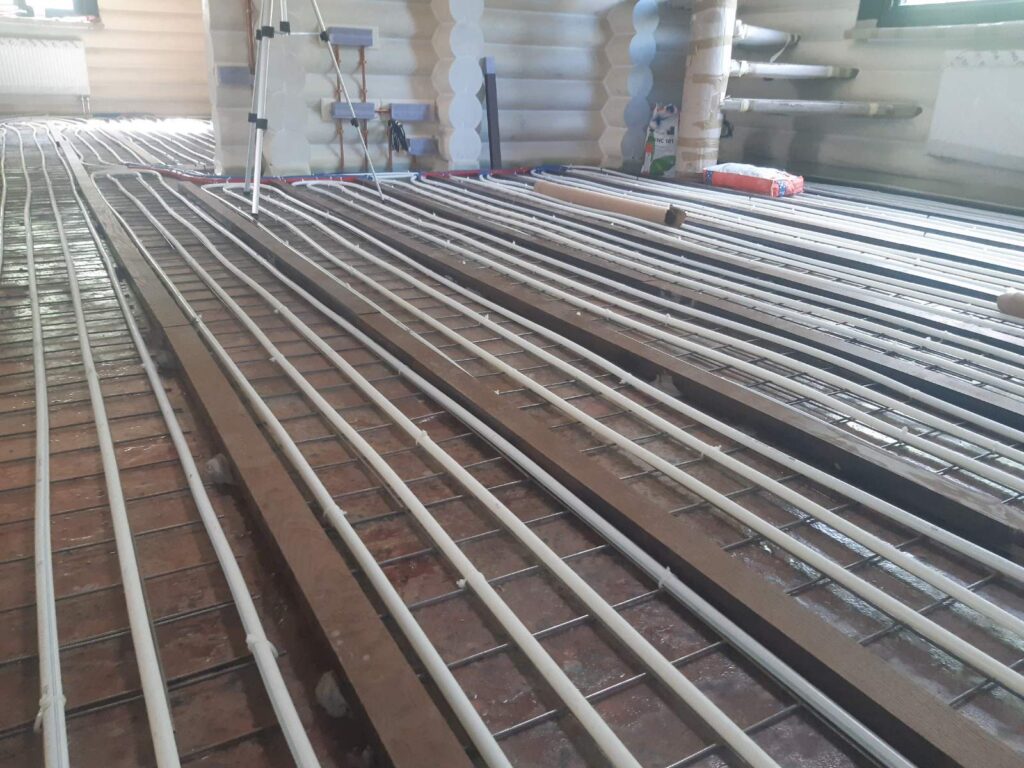

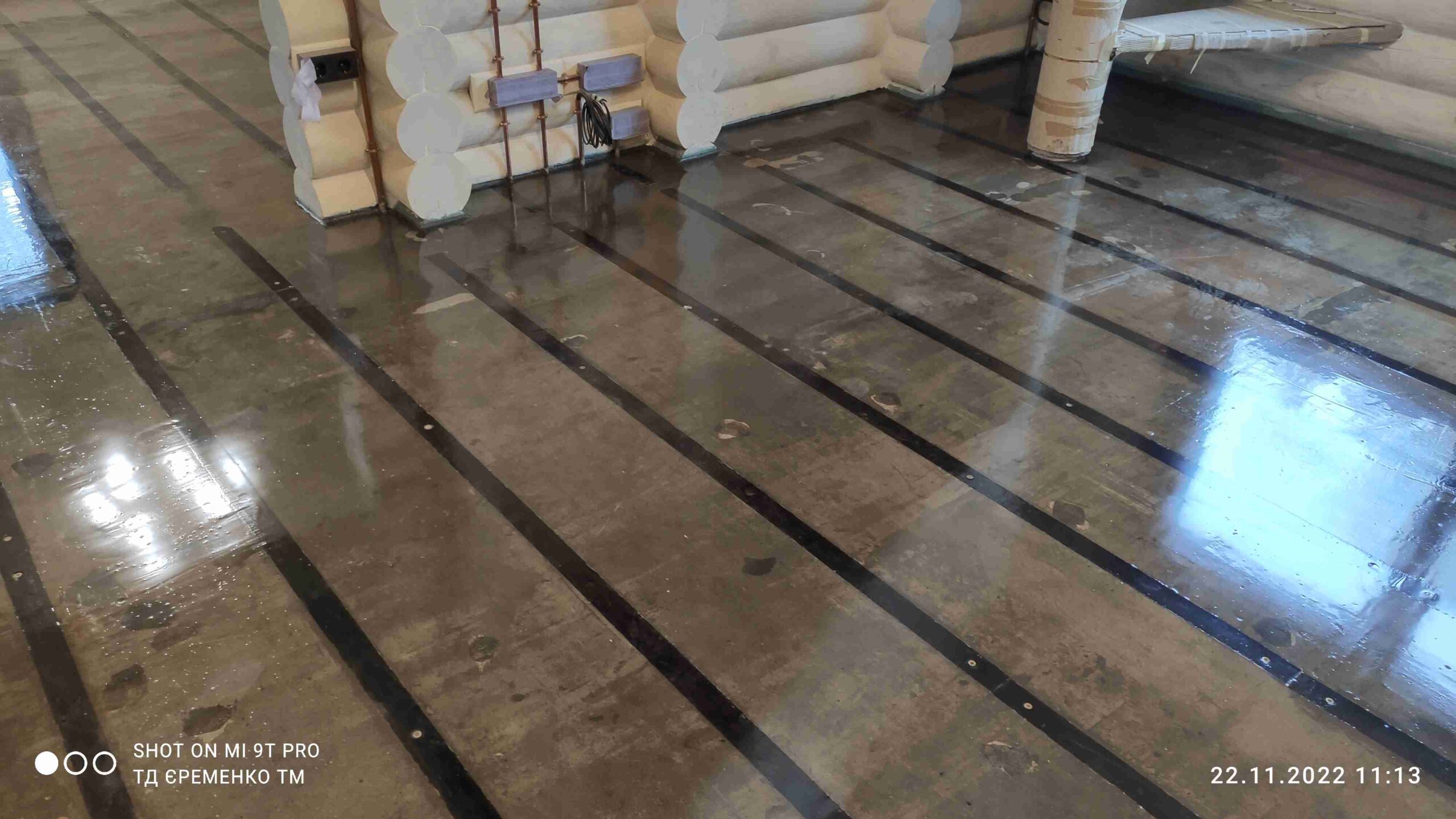

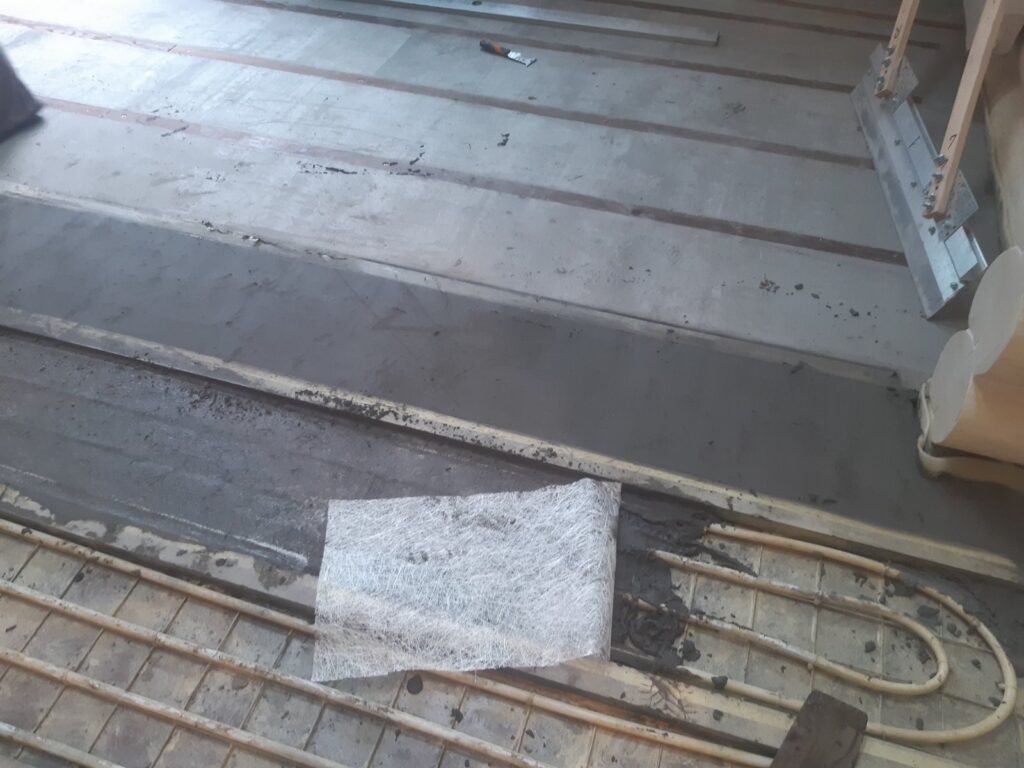

Етап 5. Виготовлення стяжки з вбудованими лагами з термоясена.

Після готовності кожного шару конструкції підлоги ми перевіряємо його на відповідність потрібним параметрам, поки стяжка не буде готова повністю.

Після виготовлення стяжки  процодить її випробування за європротоколом — для підігріваємих стяжок. Це той самий етап, який в Україні майже ні хто в «виробників» підігріваємих стяжок не робить (!!!), і навіть нічого про це не знає (!), але саме цей етап дає можливість зрозуміти якої якості стяжку вам зробили ті спеціалісти, яких ви найняли на роботу.

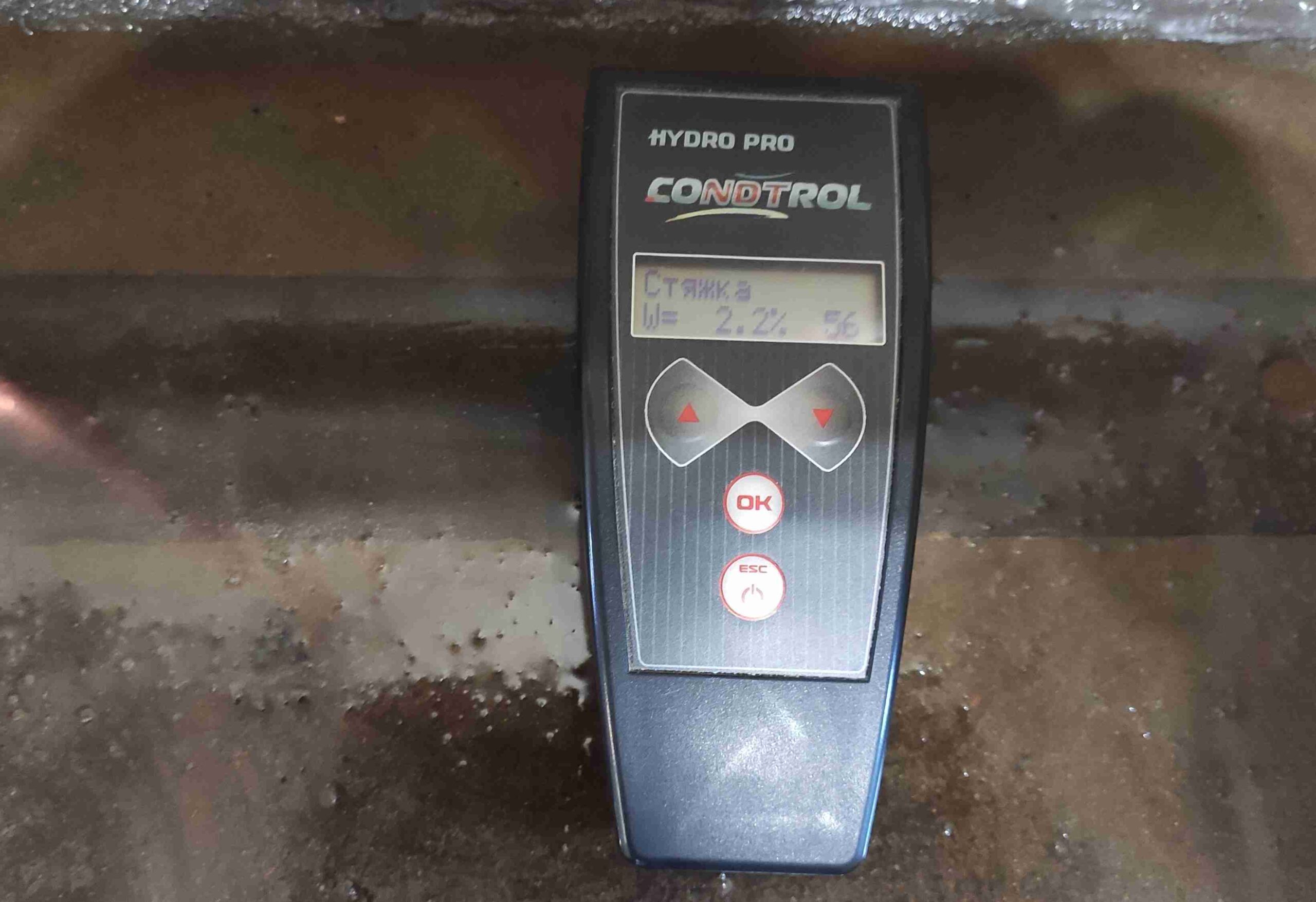

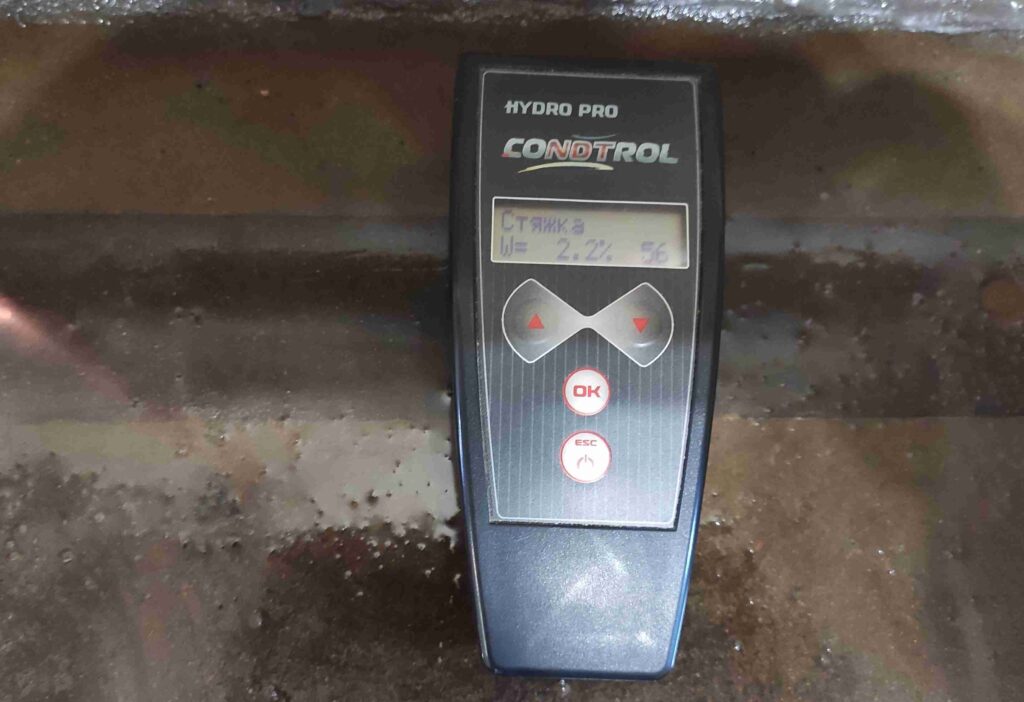

Також на цьому етапі приладові виміри, які проводяться у процесі та після випробувань  дають можливість зкоректувати кількість матеріалу який повинен застосовуватися для подальшої роботи. В нашому випадку довелося на підставі проведених вимірів  — збільшити кількість пароізоляційного грунту на 6,5 кг.

Перед проведенням подальших робіт — виставляємо температуру поверхні у межах 18-20 градусів Цельсія, що дасть можливість комфортно працювати з грунтами та клеями, для яких така температура є ідеальною для застосування, і не змінюємо цю температуру до моменту здачі об’єкта замовнику, щоб показати ефективність роботи конструкції підлоги з масивною дошкою «ТДЄ-спецпрофіль» товщиною у 20 мм — у якості підлогового покриття.

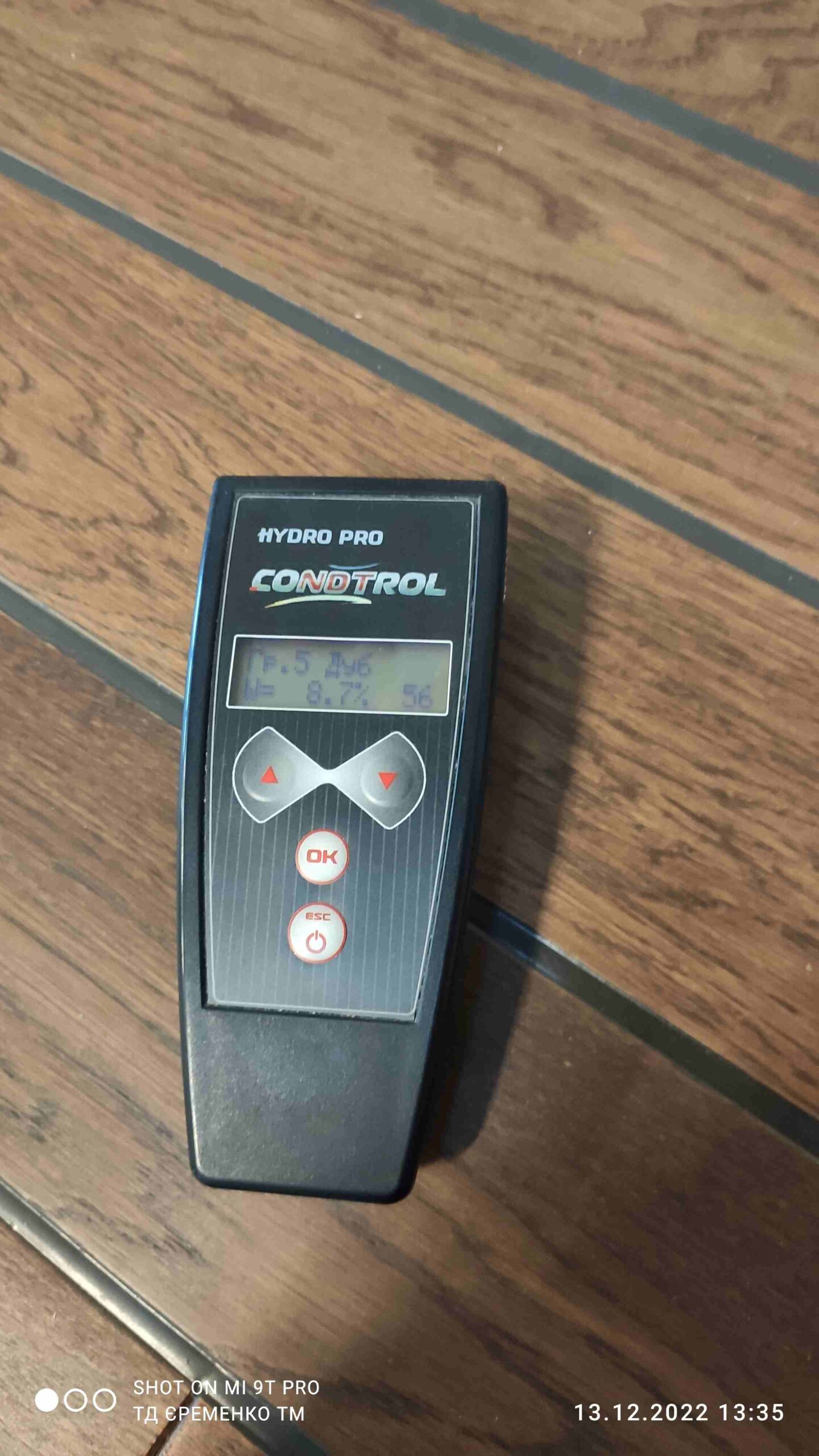

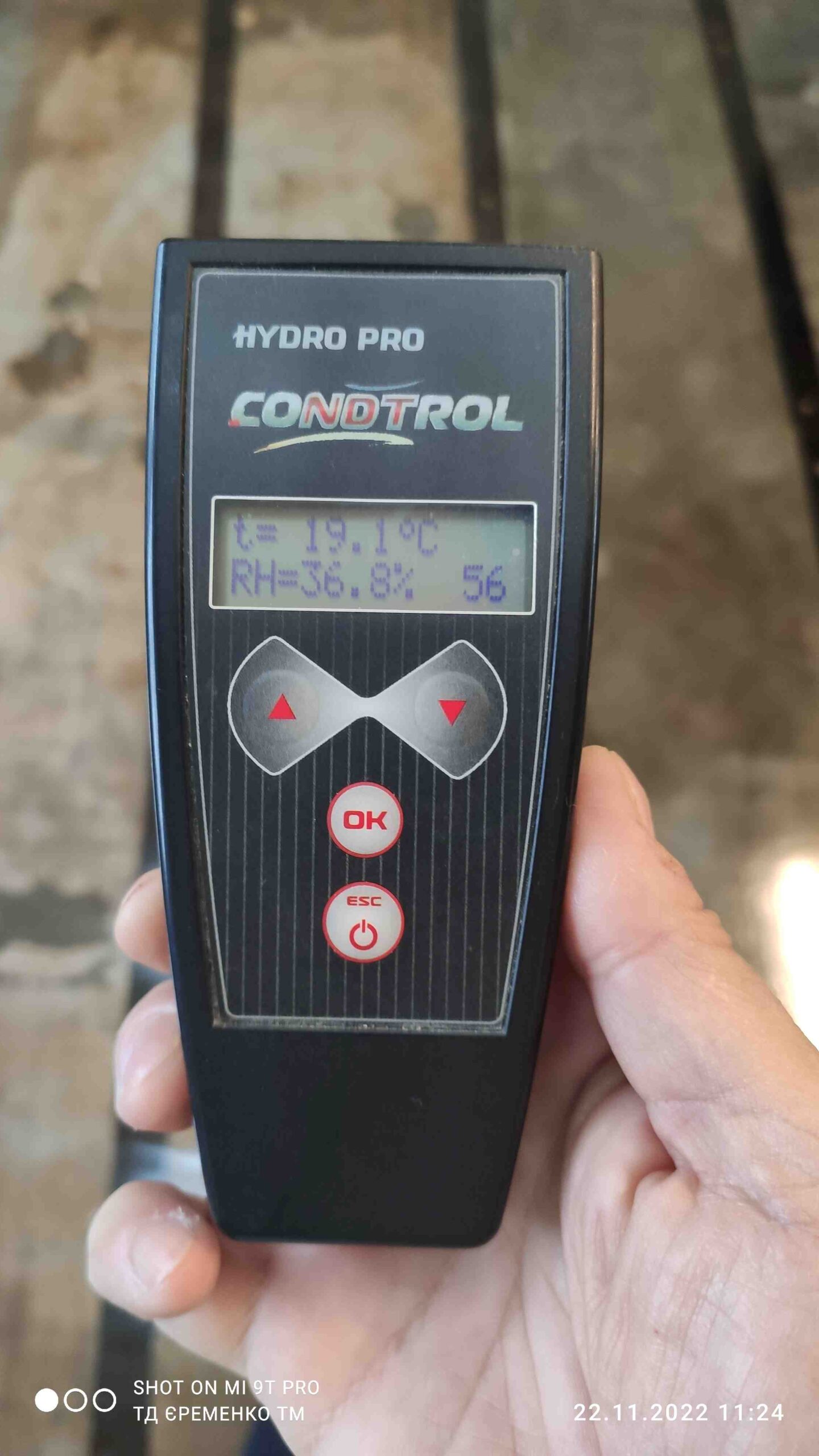

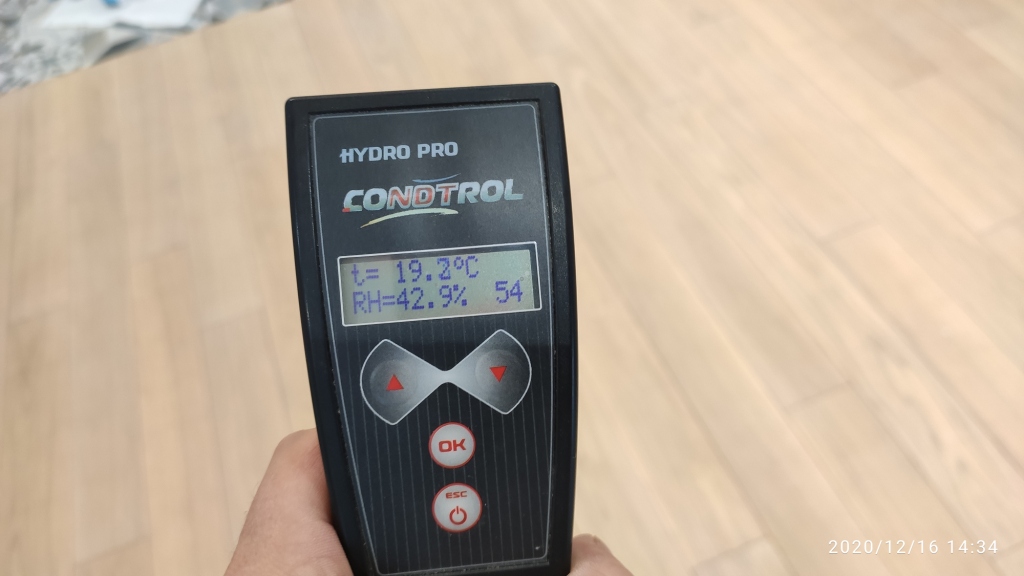

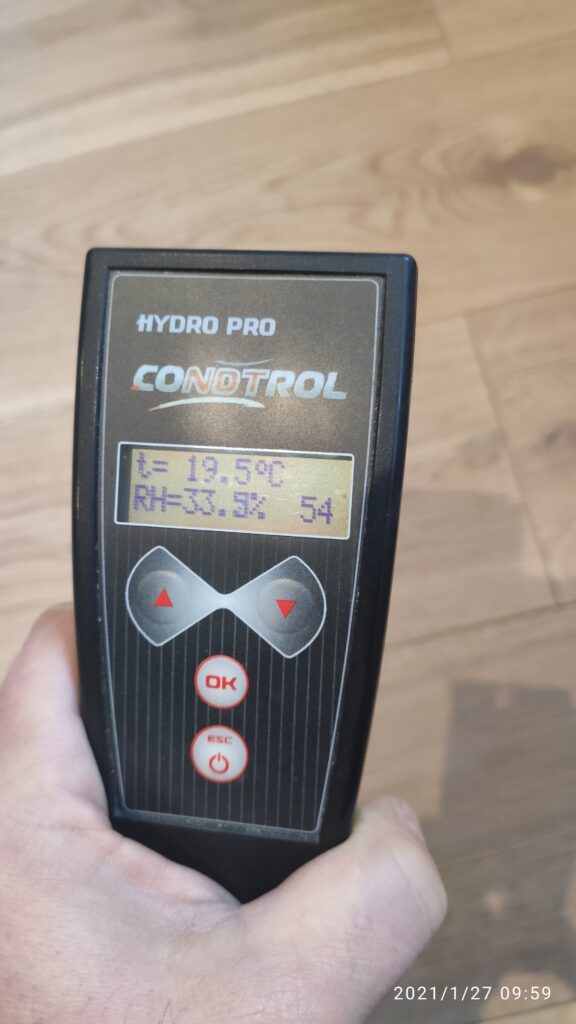

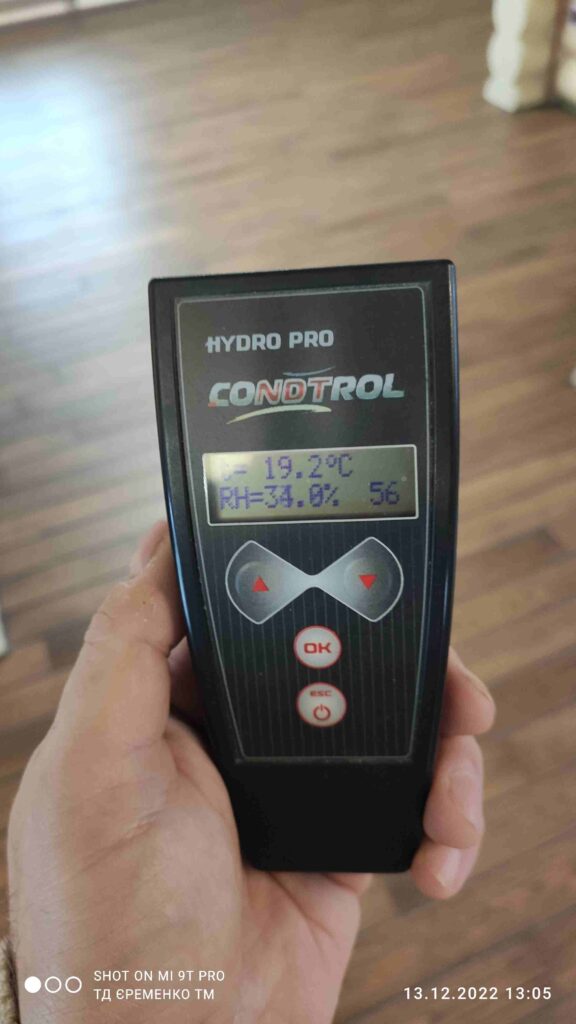

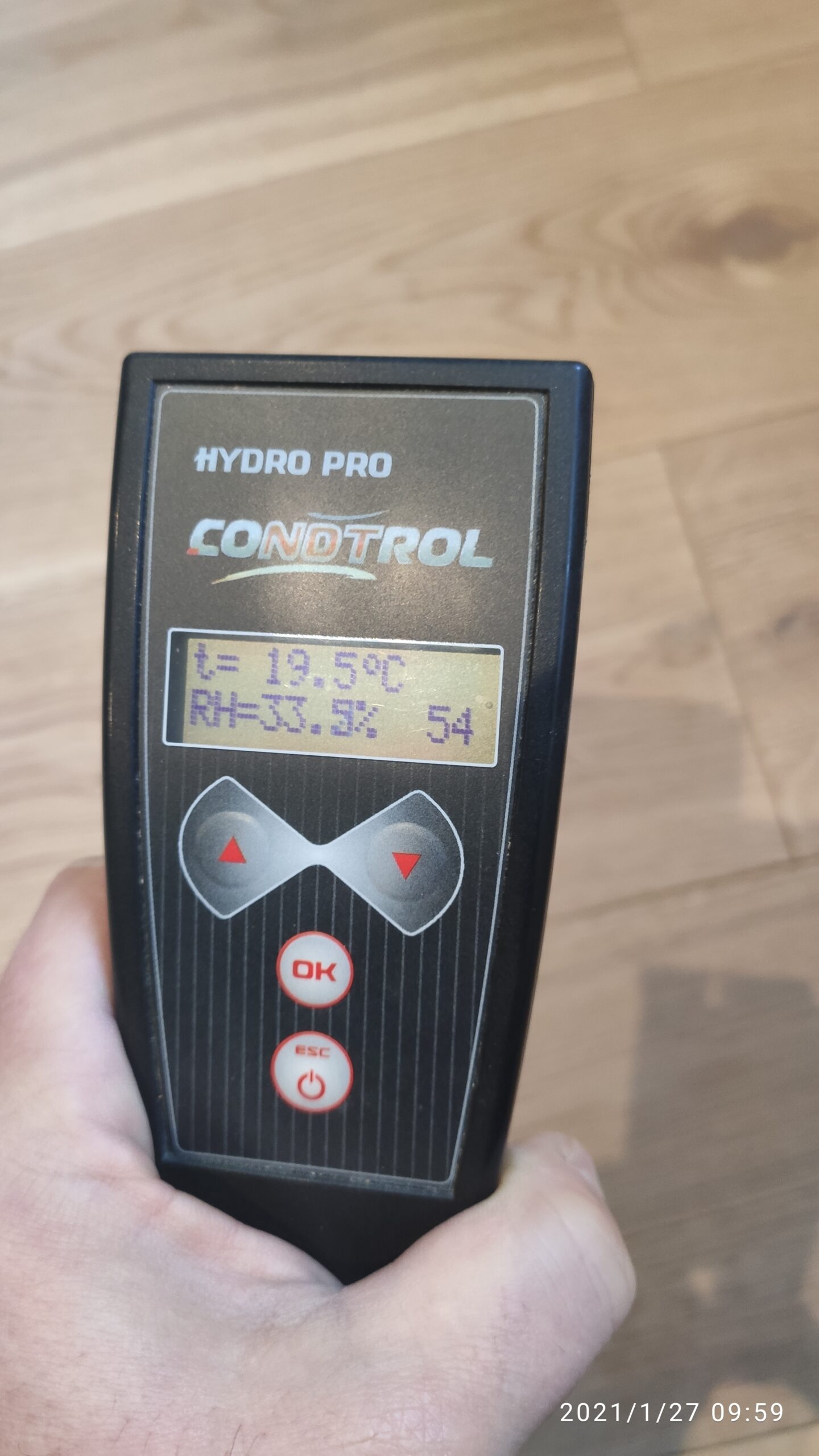

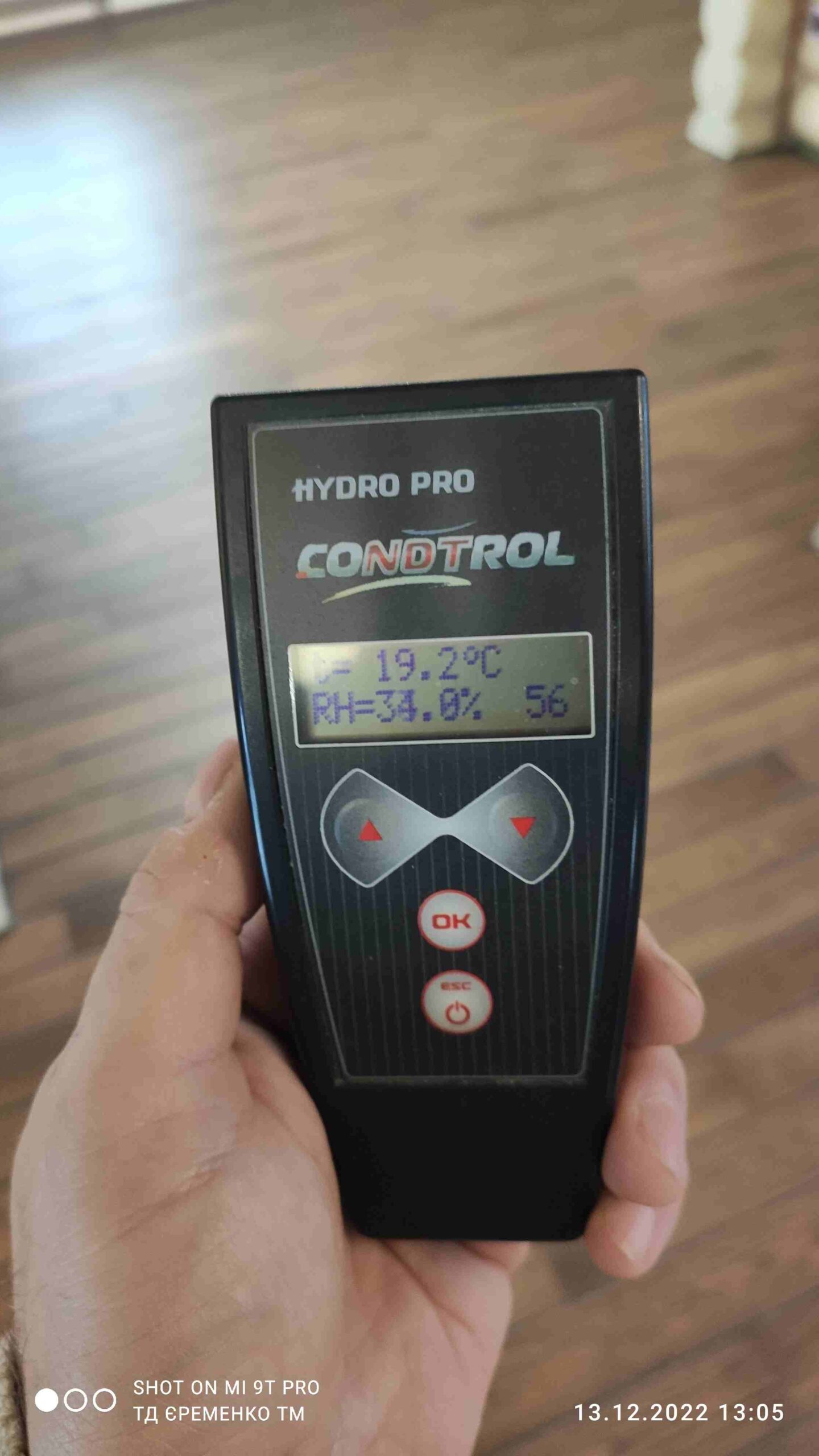

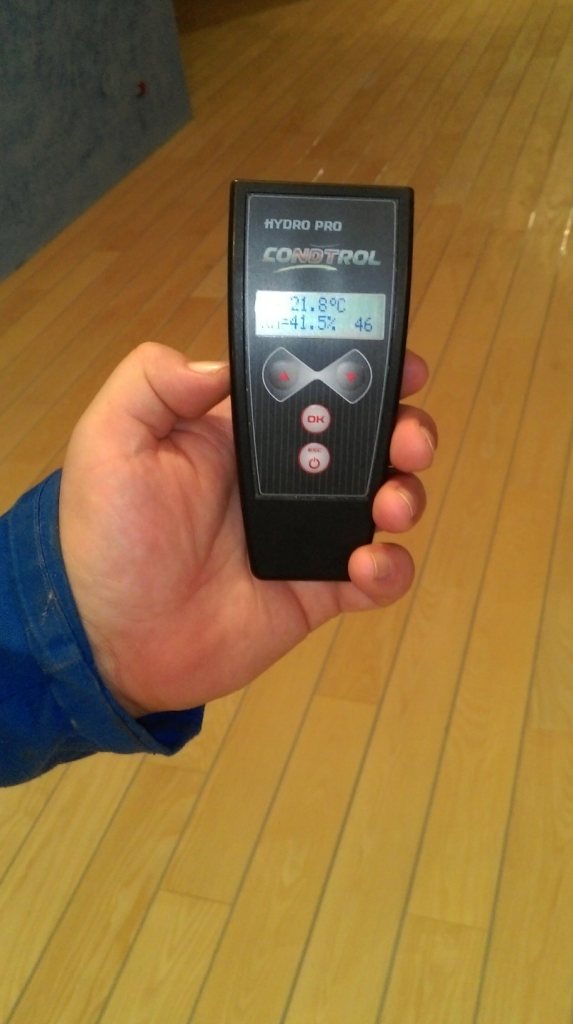

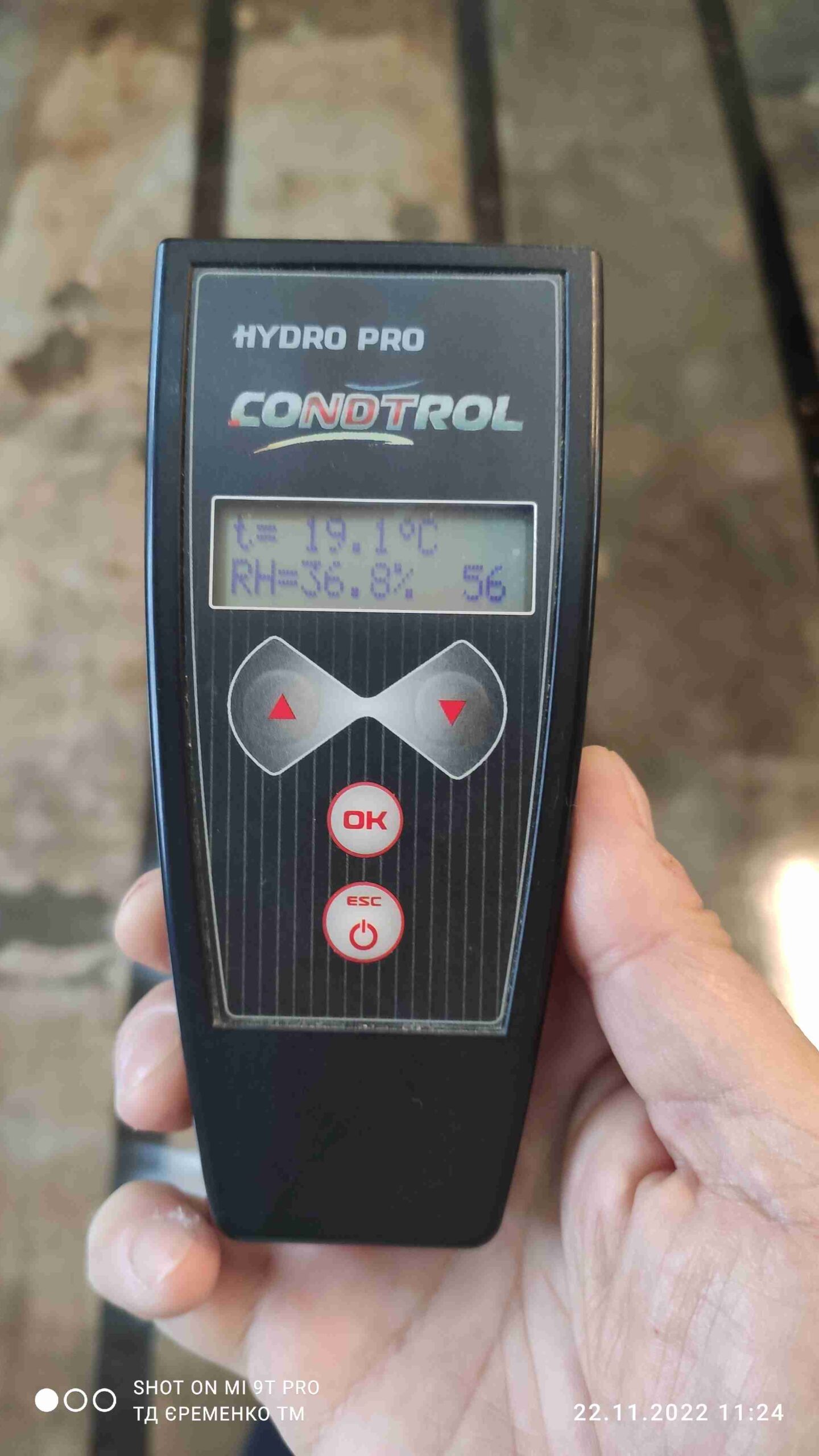

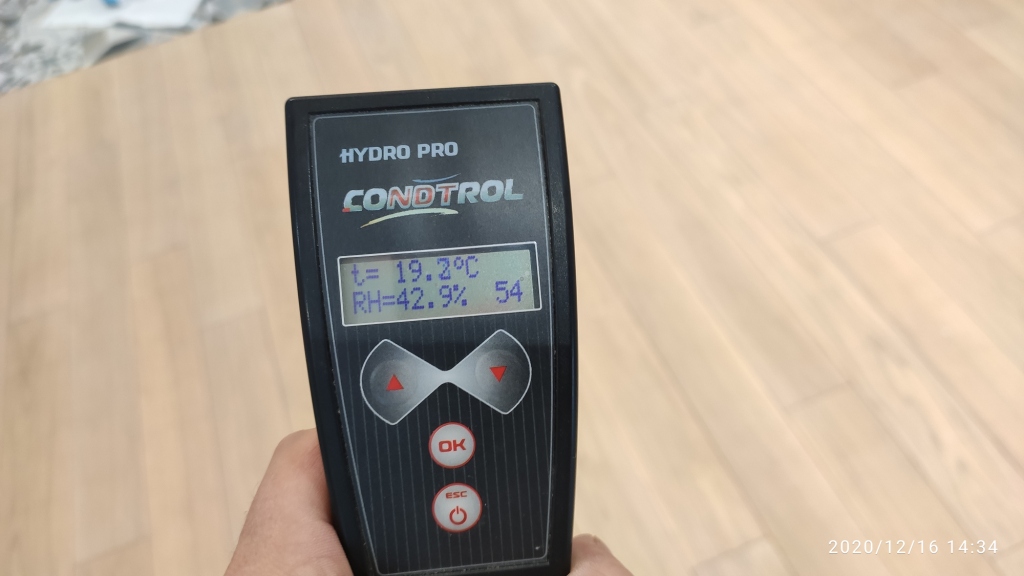

Фіксуємо покази температури та вологості у приміщенні перед початком укладання дошки.

Як бачите, хоч стяжка була залита декілька днів тому — вологість у приміщенні не велика, навіть трохи нижче рівня комфорту для людини, але в межах дозволених норм (мінімальна вологість у приміщенні — не менше 30%; а ідеальний рівень комфорту для людини 40-65%).

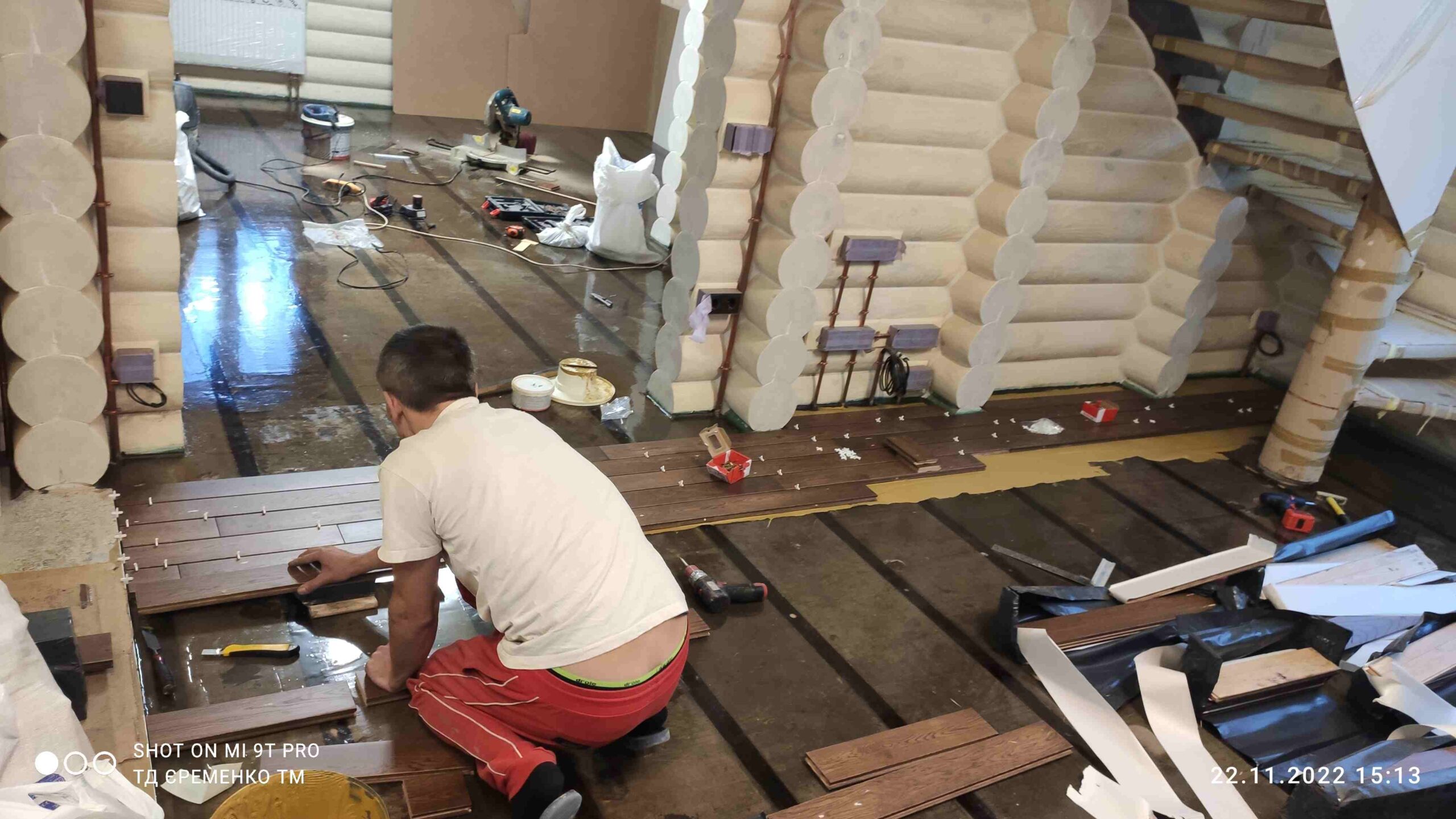

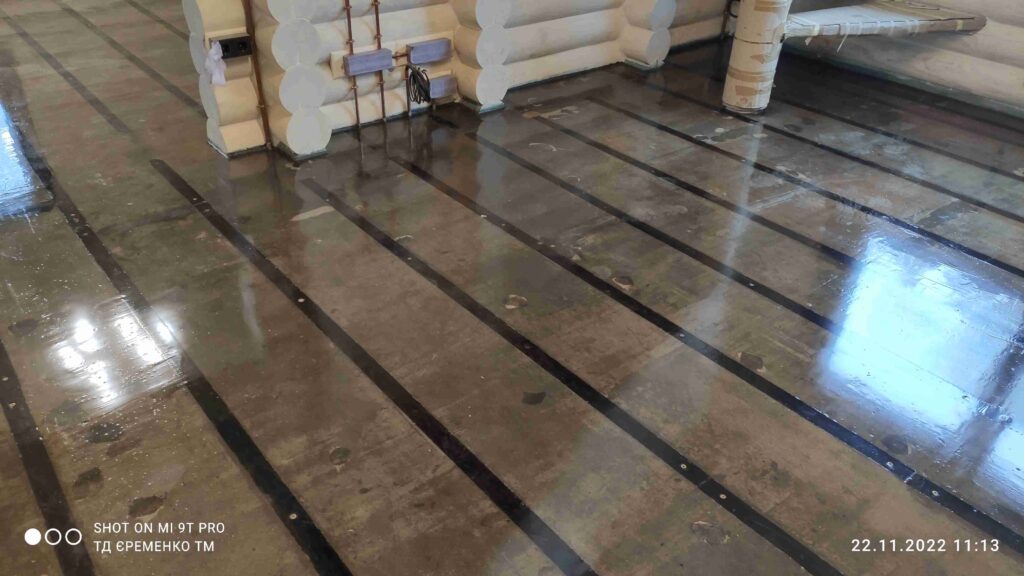

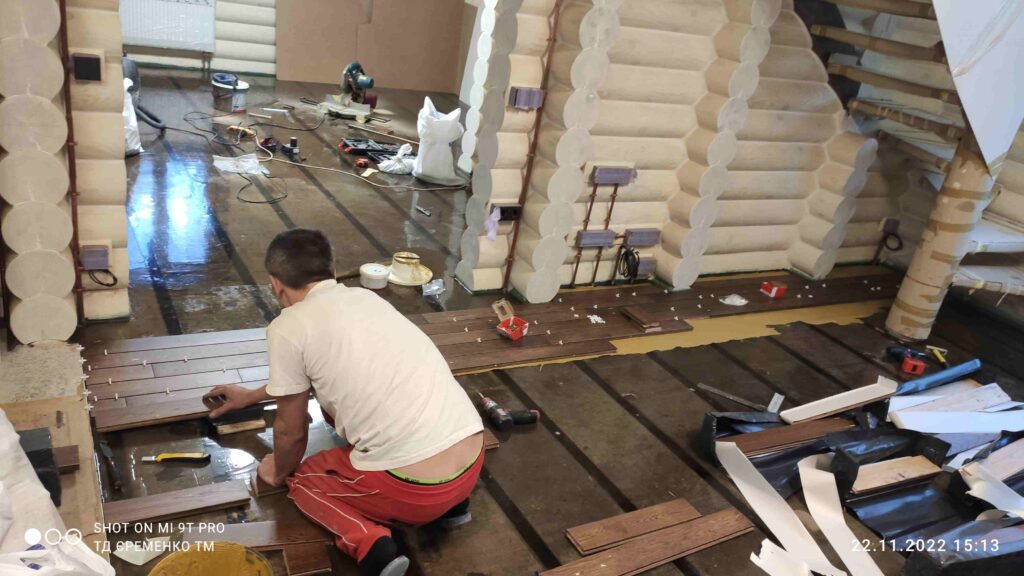

Етап 6. Укладання дошки на стяжку за технологією «ТДЄ-спецпрофіль».

Після проведення випробувань і після нашого підтвердження відповідності параметрів стяжки до укладання дошки — проводиться укладання дошки «ТДЄ-спецпрофіль» за затвердженною нами технологією.

Після того як вся дошка укладена по всій площі — робтмо останній Етап робіт…

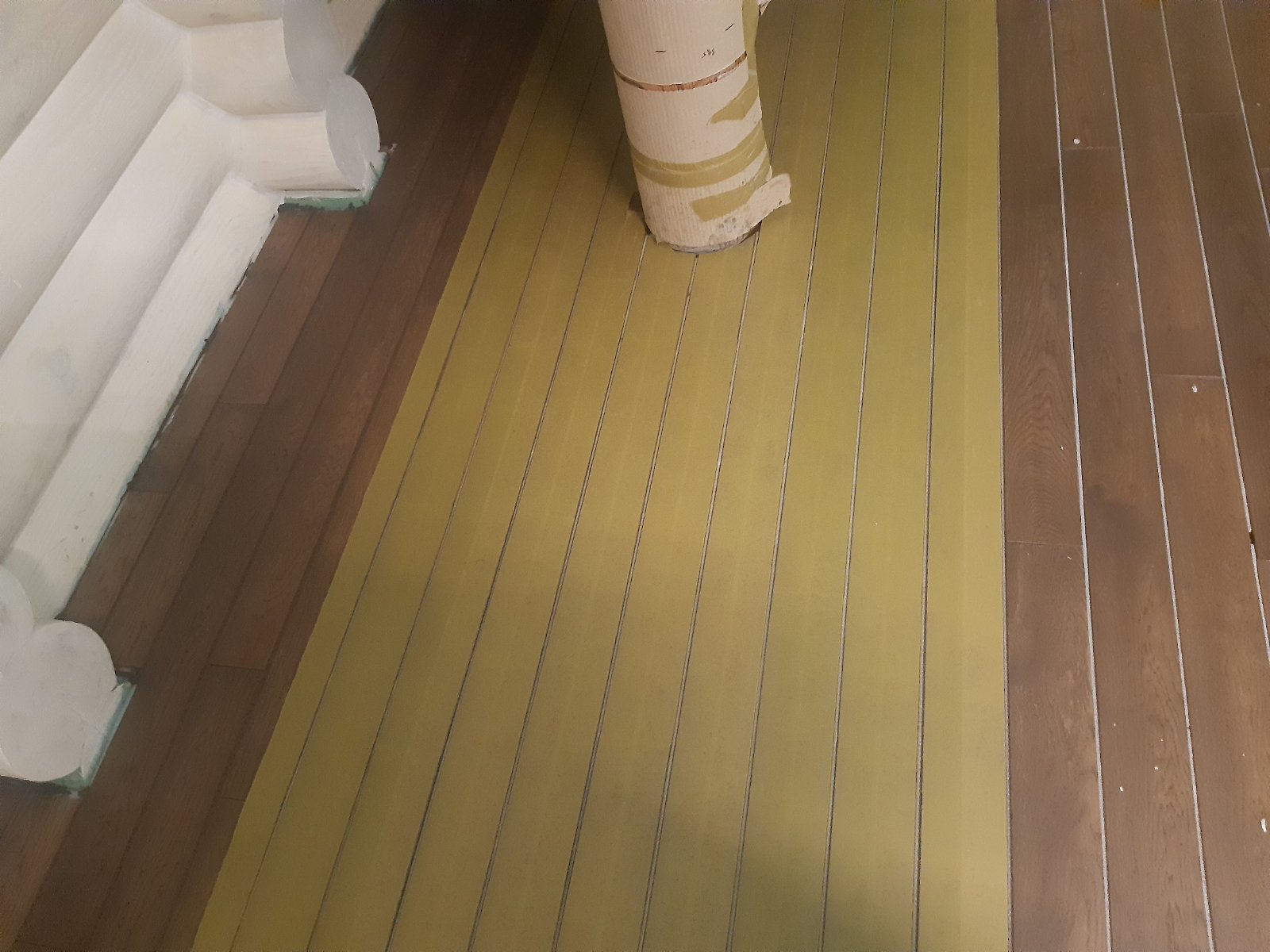

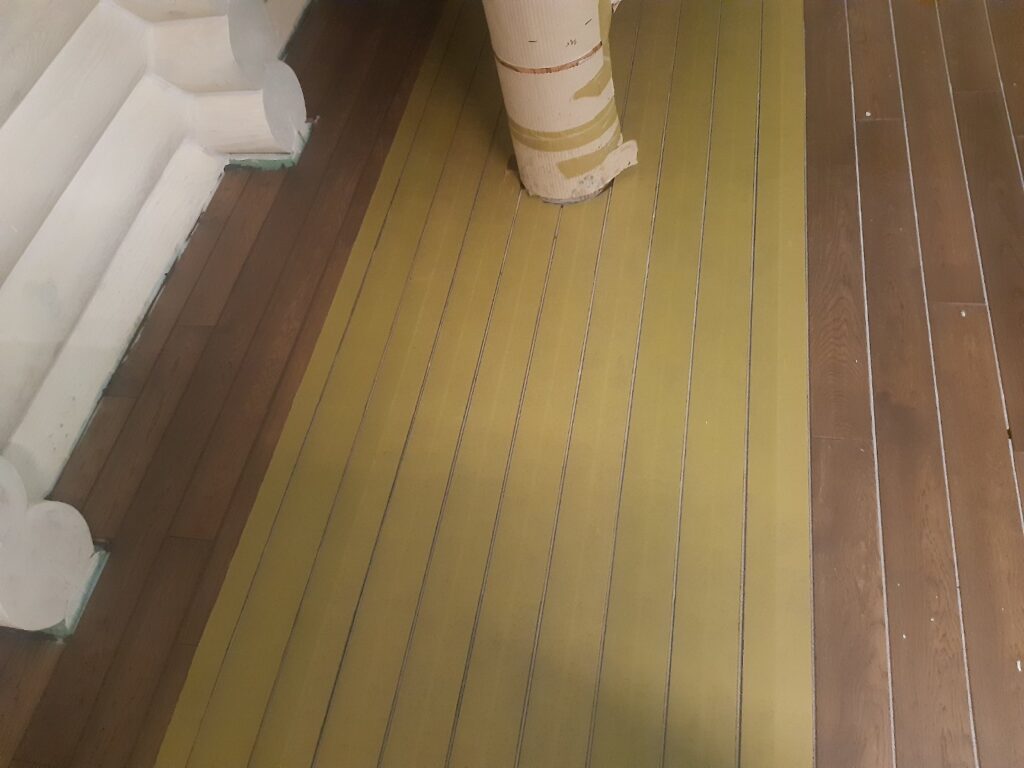

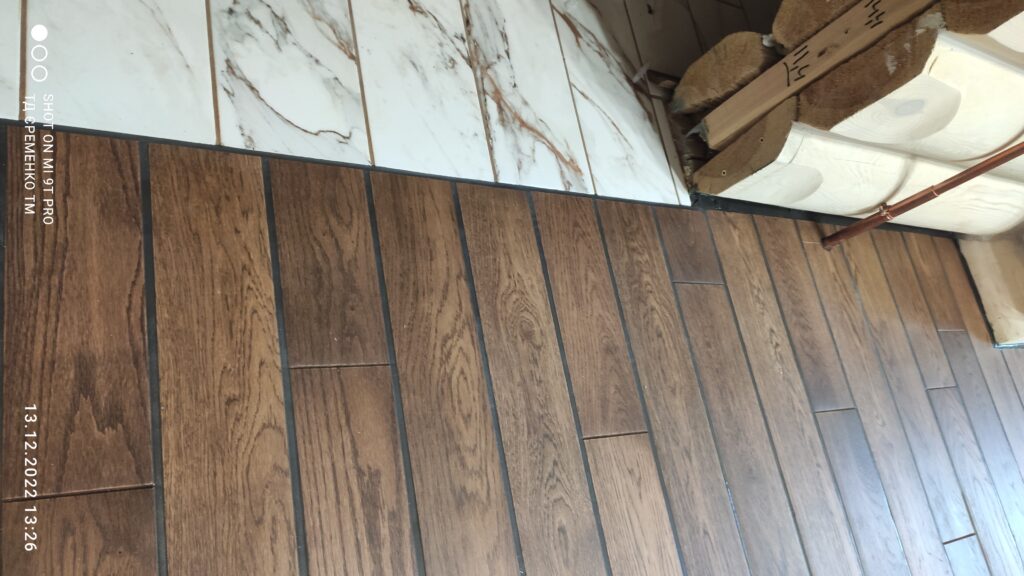

Етап 7. Створення компенсаційних швів.

Самий простий, але довгий та відповідальний етап робіт — створення компенсаторів розширення та стиску дошки, після чого робота вважається закінченою.

але ще потрібно зняти характеристики отриманої підігріваємої підлоги.

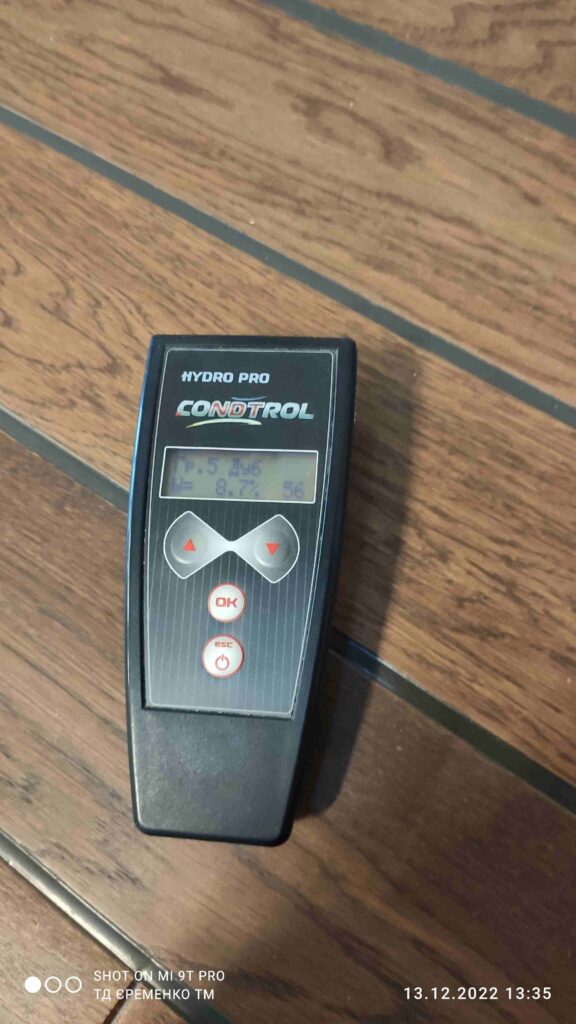

Етап 8. Виміри параметрів підігріваємої підлоги та здача об’єкта замовнику.

Після повної полімеризації конструкційного герметика — проводимо приладові виміри параметрів працюючої підігріваємої підлоги та мікроклімату приміщення.

тобто інерційність та стабільність конструкції системи підігріву підлоги з дошкою «ТДЄ-спецпрофіль» така, що температура в приміщенні не падала навіть при постійно відкриваємих дверях на вулицю взимку.

Тепер наочно покажемо скільки ж втрачається температури у дошці «ТДЄ-спецпрофіль». Для цього потрібно порівняти два фото з показами температури: до початку укладання дошки, і після. Хочемо відмітити що під час процесу укладання дошки температура у приміщенні  була виставлена на +19 градусів, що оптимально для роботи з паркетними клеями. Дивимось результати…

як бачите — температури майже однакові, різниця складає всього 0,1 градус, що рівноцінно похибці вимірів. Тобто дошка з дубу товщиною 20 мм в даній конструкції підлоги, в якій між нагріваючим елементом та поверхнею немає повітря — не є теплоізолятором. Від товщини дошки в даній конструкції підігріваємої підлоги залежить тільки швидкість нагріву приміщення.

Розділ 2. Екологія конструкції «ТДЄ-спецпрофіль»

1. Безпечність, екологія та переваги конструкції підлоги «ТДЄ-спецпрофіль» над іншими покриттями

На прикладі об’єкту, кий ми розглядали вище — покажемо переваги саме нашої масивної дошки «ТДЄ-спецпрофіль» у якості підлогового покриття для конструкцый пыдлог що підігріваються.

Ви можете бачити багато пропозицій на ринку підлогових покриттів, які пропонують їх продавці для застосування у якості підлогових покриттів для систем з підлоговим підігрівом.

Це таки відомі покритя як:

  • ламінат
  • вініл
  • паркетна дошка
  • плитка та камінь

Ми би розділили ці покриття на дві групи і спершу розглянули б:



Ламінат, вініл, паркетна та інженерна дошка

На наш погляд продавці цих видів підлогових покриттів дещо не договорюють своїм клієнтам про те що пропонують для систем підігріву, а саме — про вміст шкідливих речовин у цих покриттях, та залежність емісії цих шкідливих речовин від температури підігріву.

Простіше за все розібратися з імпортними підлоговими покриттями, такими як вініли та ламінати, бо при іх імпорті в Україну постачальник має надавати хоч якісь сертифікати, в яких вказують склад та вміст шкідливих речовин у покритті, а також рівень їх емісії у повітря.

І як що ви звернетесь з проханням показати такий сертифікат вам, і вам його нададуть, то ви зможете побачити що у вінілі, якій насправді має повну назву — ПВХ (полівінілхлорід) вміст, наприклад, того самого хлору та інших шкідливих в’яжучих речовин — вимірян при температурі 20 градусів (дуже рідко 25 градусів), і при цьому складає майже максимальне дозволене значення. А в інструкціях до таких покриттів ви зможете побачити десь дуже дрібним шріфтом інформацію про те що ці покриття не можна укладати на підлоги які підігріваються більше ніж на 27 градусів!

І от тут ви приплили. Бо якщо ви спитаєте власників більшості будинків у яких вже стоїть та працює система підігріву підлоги, але яка є єдиним джерелом опалення у будинку: яка температура теплоносія виходить з котла навіть під плитку, то у більшості випадків вам назовуть температуру 32-35 градусів, і тільки власники будинків — термосів (яких дуже мало) повідомлять вас про температуру теплоносія у 25-28 градусів. Якщо у вас стяжка зроблена правильно і має міцність на стиск не менше 25 МПа, то втрата тепла між температурою теплоносія та поверхнею стяжки буде не більше 2-3 градусів.

З чого виходить що більшість звичайних будинків:

  • усі види масового будівництва, від «сталінок» та «хрущівок»
  • до сучасних монолітно-каркасних,
  • а також більшість зрубів, цегляних і інших будинків зроблених по  індивідуальних проектах

— вже не будуть придатні для того щоб виконати вимоги виробника таких підлогових покриттів щоб забезпечити температуру під підлоговим покриттям — не більше 27 градусів, які вимагає виробник, без того щоб ви у такому будинку не змерзли.

Але я не просто так нагадав вам про мінімальну міцність стяжок на стиск у 25 МПа, яку вимагають як діючий український ДБН В.2.6-22-2001 так і EN DIN 18365. Річ у тім що в Україні з подачі недолугих «виробників» так званих машинних стяжок, які роблять стяжки за допомогою малопотужних а тому компактних штукатурних станцій, які максимум що можуть  — так це зробити заміс суміші міцністю на стиск 10 МПа (чи М100), а тому і міцність і щільність, а відповідно теплопроводність такої стяжки буде у 2,5 рази меншою ніж потрібно! А чим це компенсується? Так — як раз підвищенням температури теплоносія! Бо с точки зору підігріваємої стяжки стяжка яка має міцність на стиск 10 МПа (М100) є скоріш теплоізолятором, ніж гарним провідником тепла в порівнянні з стяжкою яка має мати міцність на стиск 25 МПа (М250). Я вже мовчу про те що майже немає підлогових покриттів які можуть бути укладені на стяжки міцністю М100.

Якщо вам будуть пропонувати зробити стяжку з підігрівом міцністю М100-М150, і будуть розказувати що це нормально, що це відповідає будівельним стандартам — ткніть таких «будівельників» носом у п.4.53…п.4.54 ДБН В.2.6-22-2001, хай подивляться що там з цього приводу написано.

Тобто ламінат та вініл я б взагалі виключив з переліку підлогових покриттів які можна укладати на підігріваємі основи, але не тому що  вони не витримують навантажень чи не витримують нагріву — витримують. А саме тому, що ці покриття повністю складаються з тих самих шкідливих речовин, які взагалі підігрівати не можна,  бо це буде шкодити вашому здоров’ю, та ще і за ваші ж гроші! Завдавати шкоди власному здоров’ю за свої гроші буде тількі дурень, тим більше, що є безпечна альтернатива.

Тепер подивимось на таке підлогове покриття як паркетна дошка з точки зору безпечності її застосування як підігріваємого підлогового покриття. Вона ж майже вся зроблена з дерева, і багато є українських виробників, які пропонують таку дошку у якості підігріваємого підлогового покриття.

Так, я повністю погоджусь з тим, що  повністю безпечна паркетна дошка таки існує, бо я сам таку виробляв у свій час, але… для того щоб паркетна дошка була справді безпечною, крім шарів деревини, які вам ніякої шкоди не принесуть, безпечними повинні бути ще і :

  • клеї яким приклеюють верхній слой зносу до основи
  • сама основа (якщо це фанера в інженерній дошці)
  • клей яким приклеюють середній шар до нижнього (якщо це класична паркетна чи супермасивна дошка)
  • покриття верхнього слою зносу

А ось з виконанням цих пунктів у загальної більшості виробників виникають великі проблеми. Чому? Да тому що дійсно безпечні клеї та  покриття (лаки та олії) — коштують на стільки не дешево, що зроблена з їх допомогою дійсно безпечна паркетна дошка буде коштувати не менше, а навіть більше масивної дошки! Я це точно знаю, бо я такі безпечні дошки робив двічи і рахував їх вавртість, а повністю масивну дошку «ТДЄ-спецпрофіль» — роблю постійно.

І скільки б вас не увіщували виробники паркетних дошок про те, що у якості клеїв вони використовують , наприклад, безпечні водні клеї на основі ПВА класу водостійкості D3 чи D4 , ці виробники «забувають» розказати вам про те за допомогою яких саме домішок звичайний ПВА набуває клас водостійкості D3 чи D4.

Але це — тільки мої слова. На протязі останього року до мене в мій київський офіс приїздило багато різних українських виробників та укладальників паркетної дошки на очах яких я проводив порівняльні виміри своєї масивної дошки «ТДЄ» та паркетної дошки за допомогою газоаналізатора. І якщо до абсолютних значень вимірів у вас можуть виникнути справедливі зауваження на кшталт :

вимірювали по одному зразку

не витримували добу у камері при 20 градусах та 50% вологості повітря

виміри не герметичні

то я з цип могоджуся. Але це не відміняє відносних показів емісії шкідливих речовин дошки «ТДЄ» до паркетних дошок які були надані виробниками для проведення таких тестів.

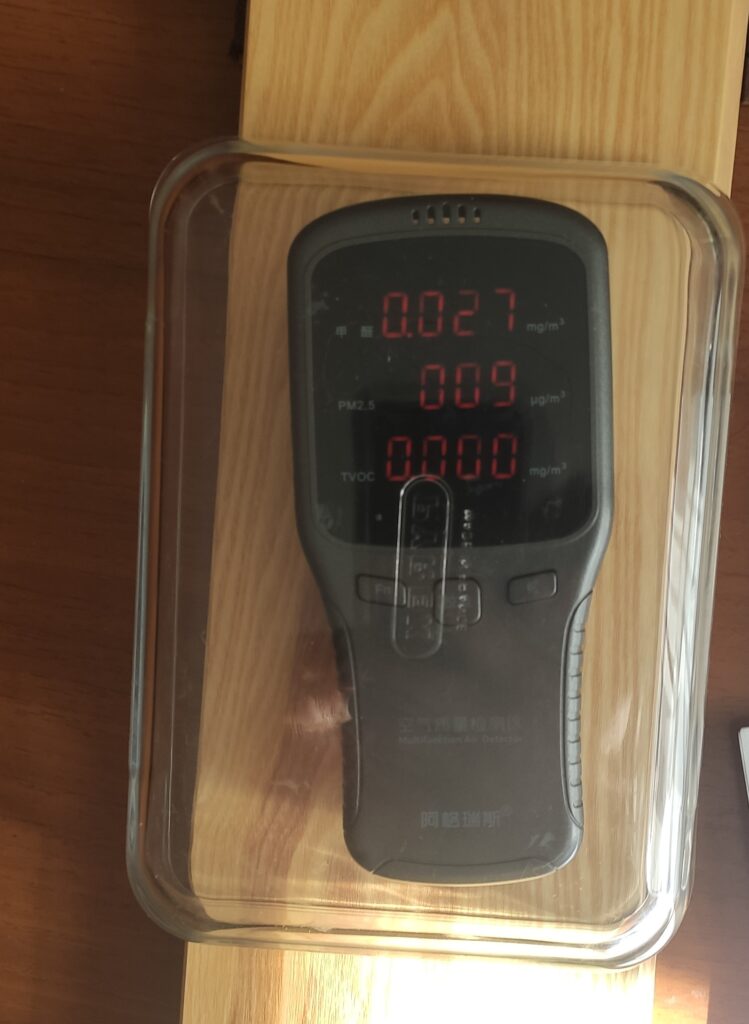

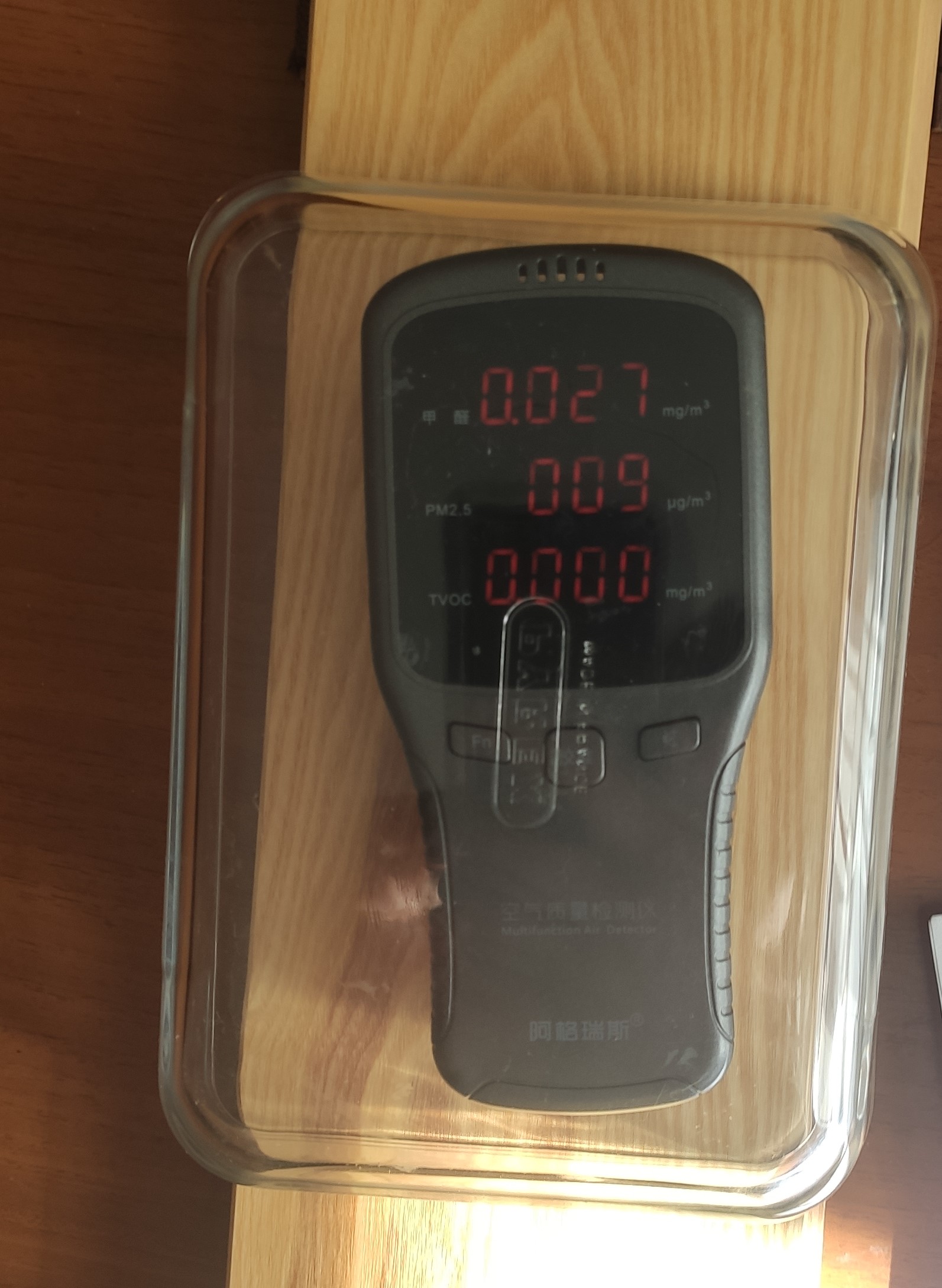

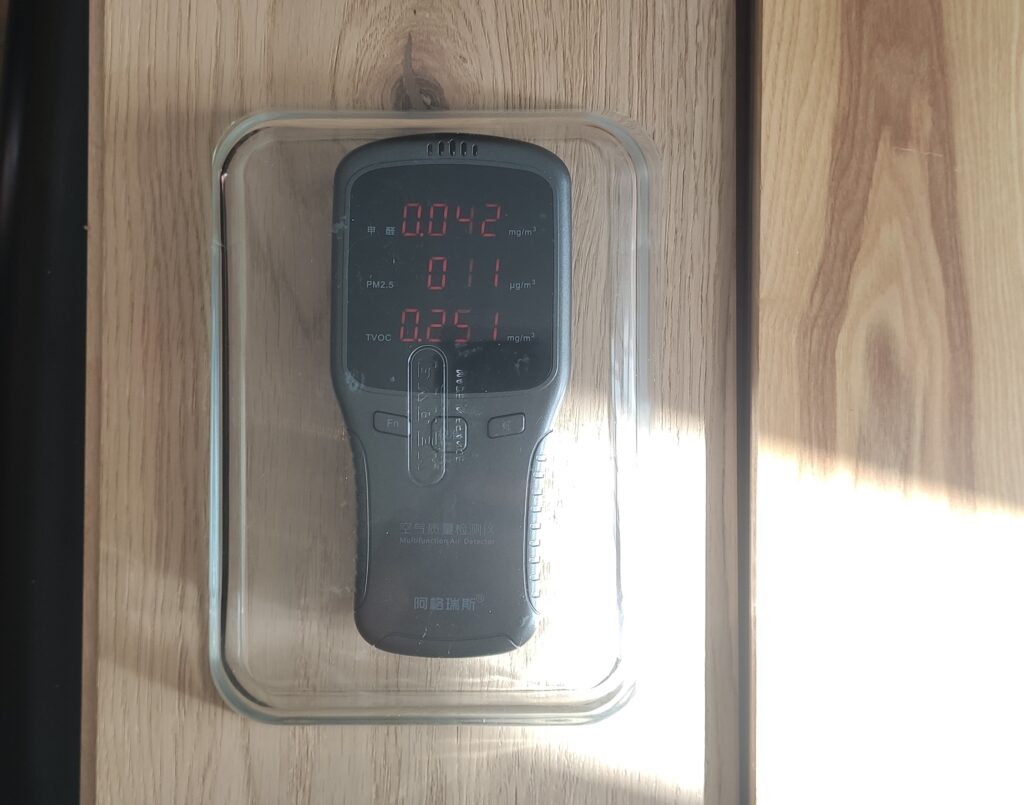

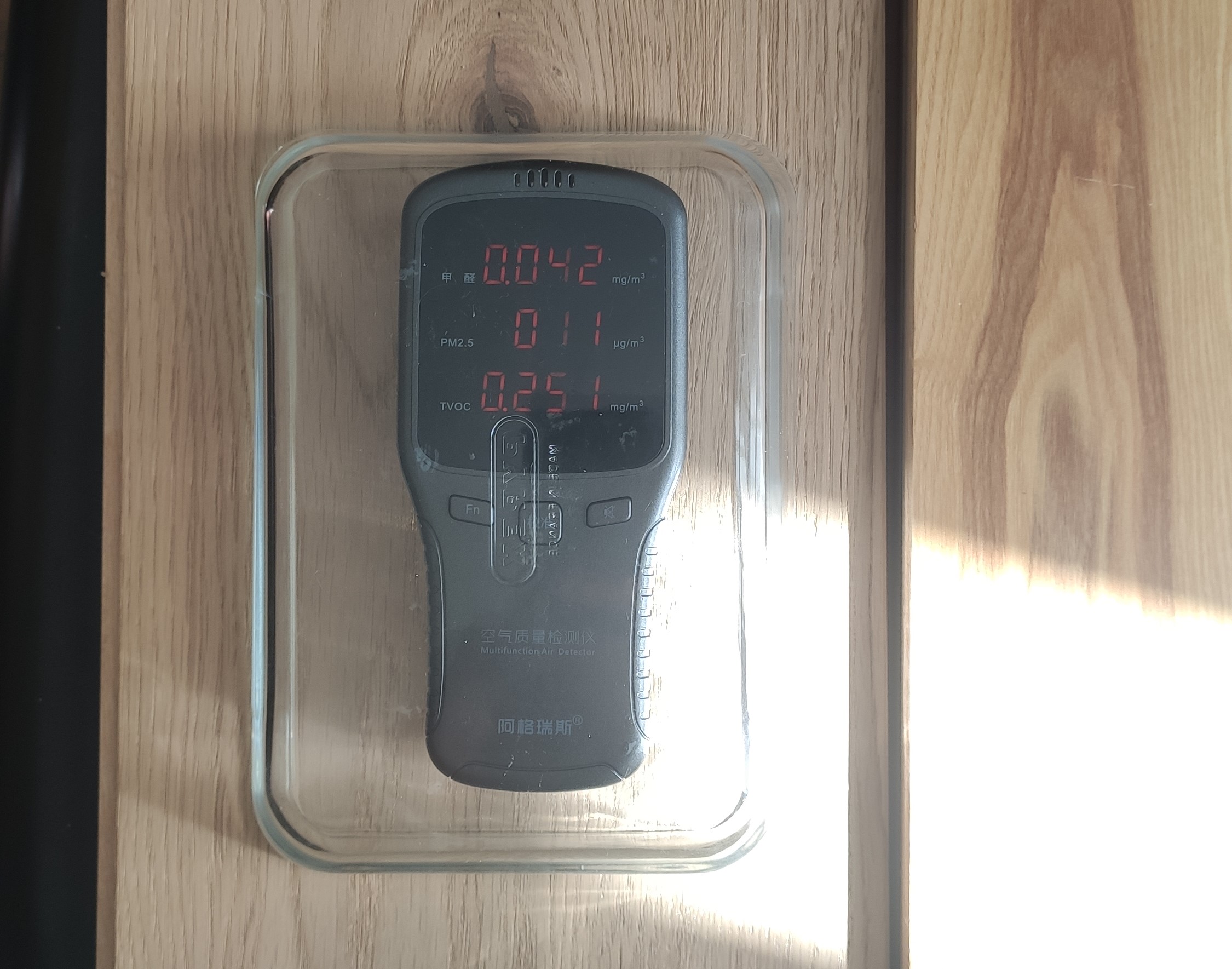

Для того щоб остаточно вас переконати покажу реальні фото подібних вимірів, додавши що паркетна дошка одного з українських виробників що приймала участь у порівняльних тестах — НЕ МАЛА захисного покриття (якби мала — емісія шкідливих речовин була б значна більша), тобто єдине що давало емісію це були клеї застосовані у паркетній дошці. А моя масивна дошка «ТДЄ» мала захисне покриття, при чому саме дешеве з тих які під час вимірів були у мене в кабінеті.

Як ви можете побачити з двох фото вище — масивна дошка «ТДЄ» з уже нанесеним покриттям :

  • має майже вдвічи нижчу емісію формальдегіду (верхня строчка), 27 мкг/м3 проти 42 мкг/м3 у паркетній дошці у якій ще навіть немає покриття (!), тобто емісію формальдегіду створює тільки клей що міститься між шарами паркетної дошки
  • взагалі не містить органічних розчинників (нижня строчка): 0,00 мкг/м3 проти 251 мкг/м3 у паркетній дошці

А якби паркетна дошка містила захисне покриття, то відповідно покази були б набагато гіршими.

Я пообіцяв виробнику паркетної дошки що приймала участь у цьому порівняльному тесті, що не буду озвучувати ні назву виробника, ні назву компанії яка займається укладанням цієї дошки.

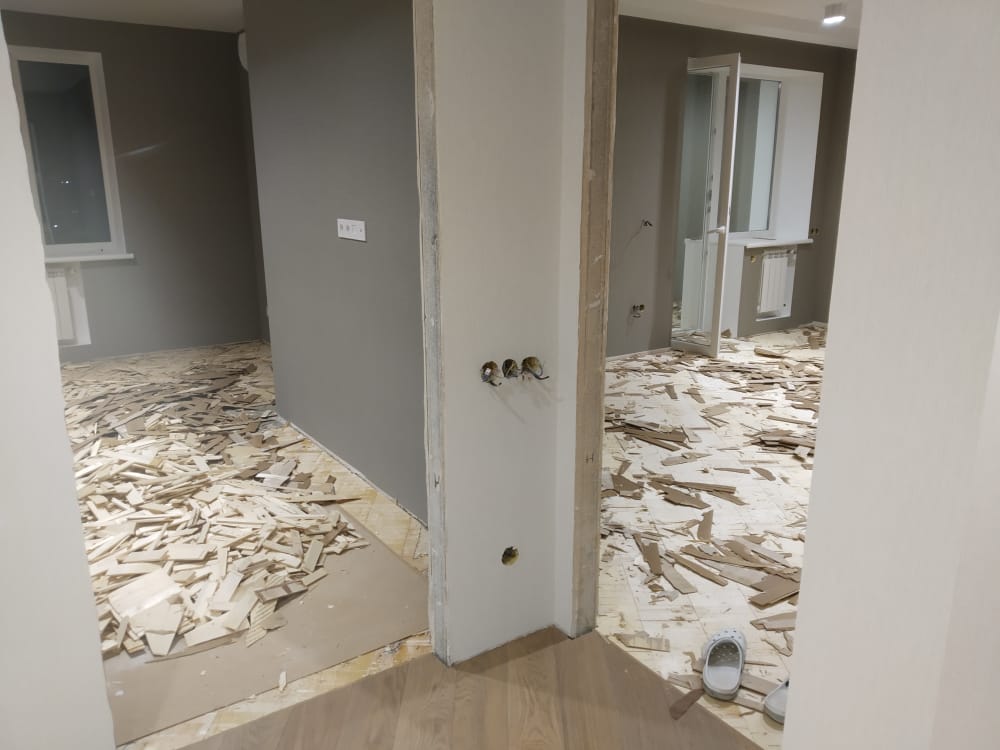

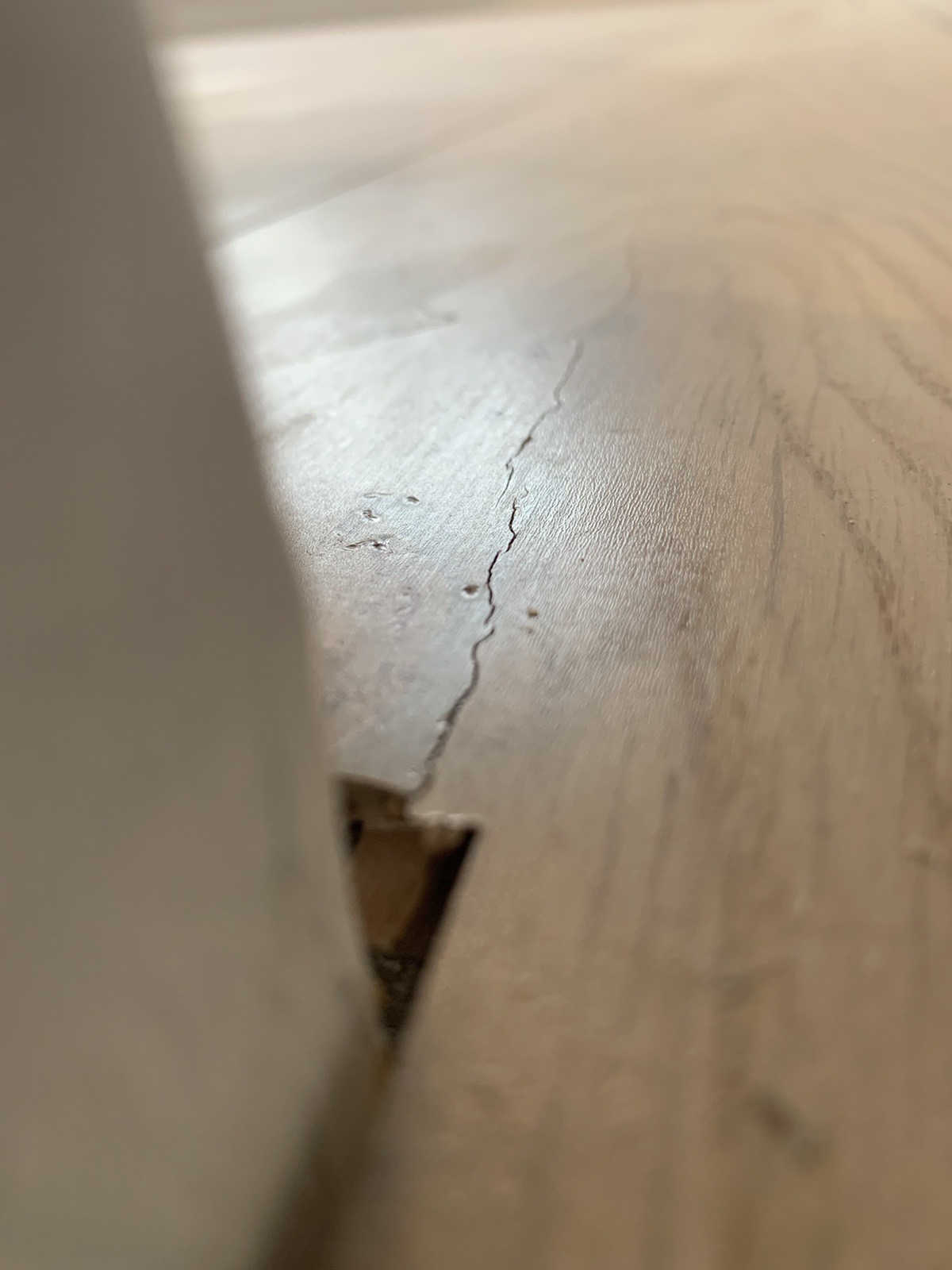

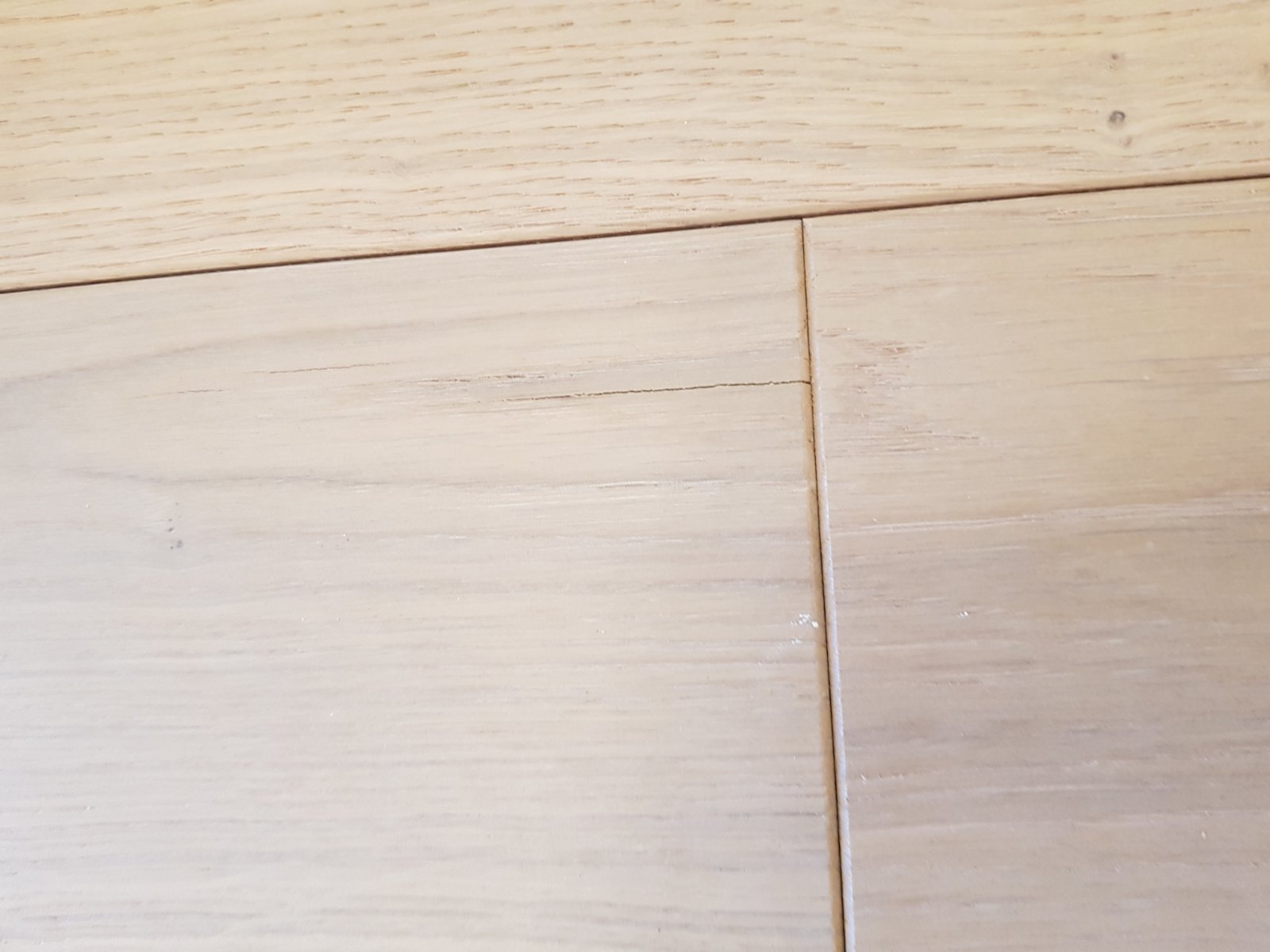

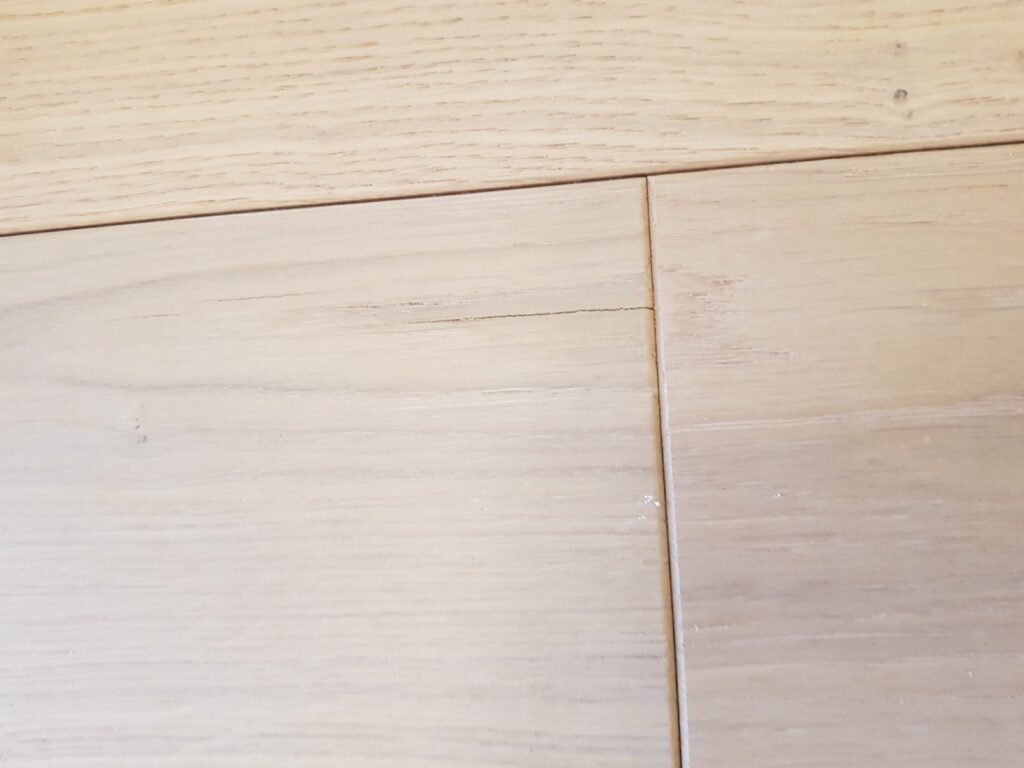

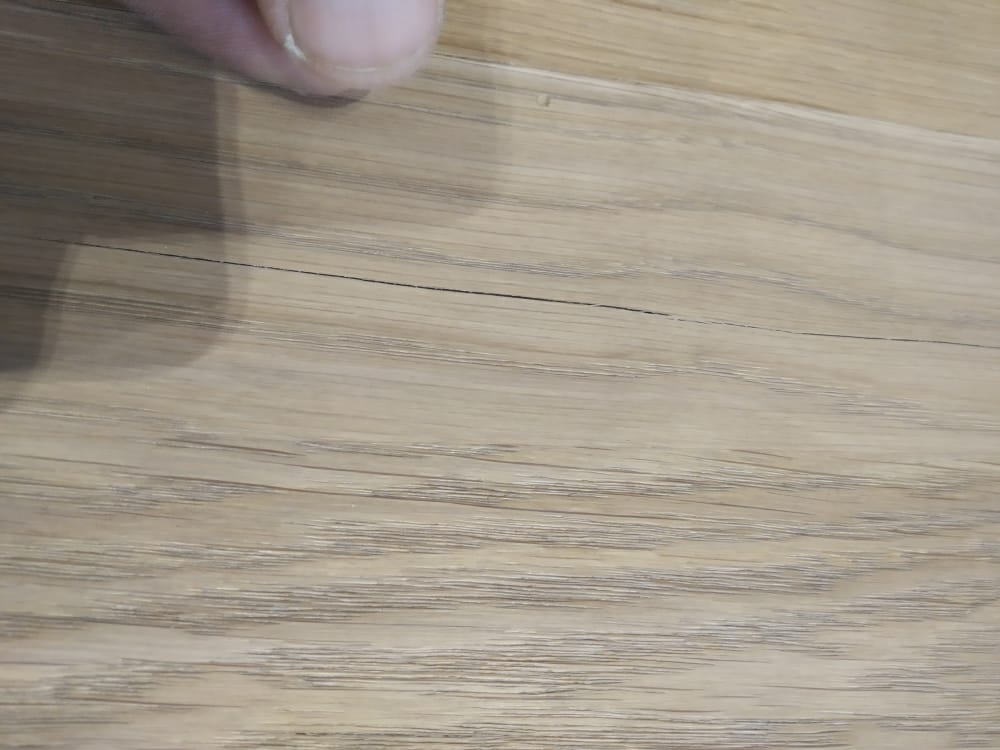

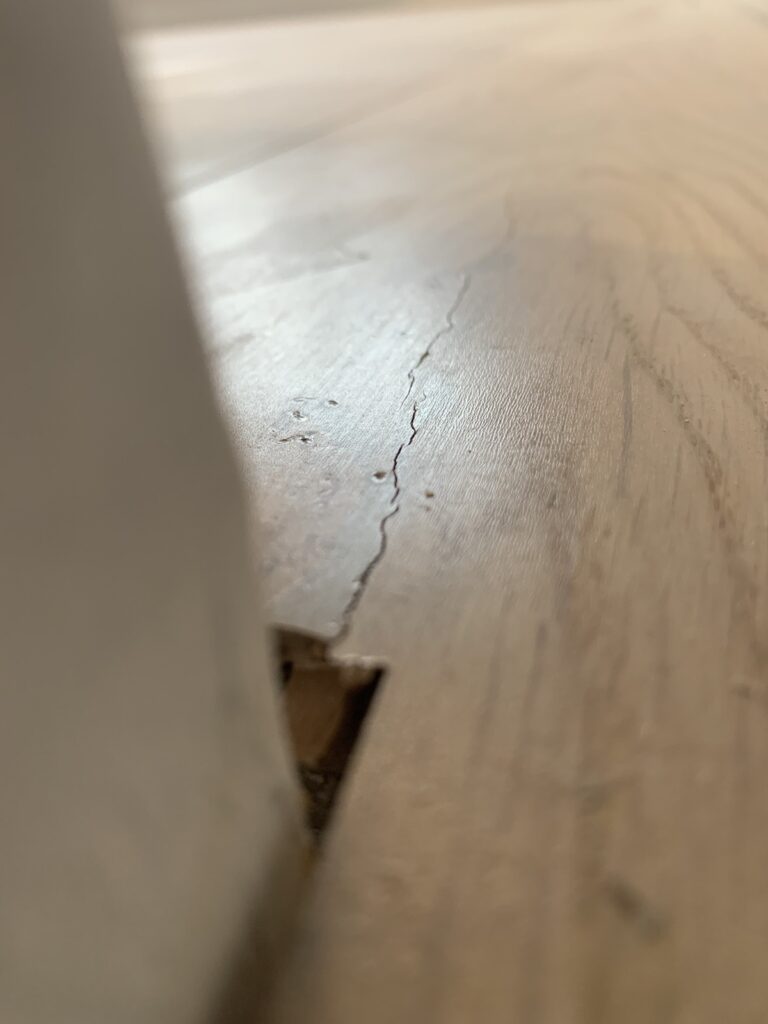

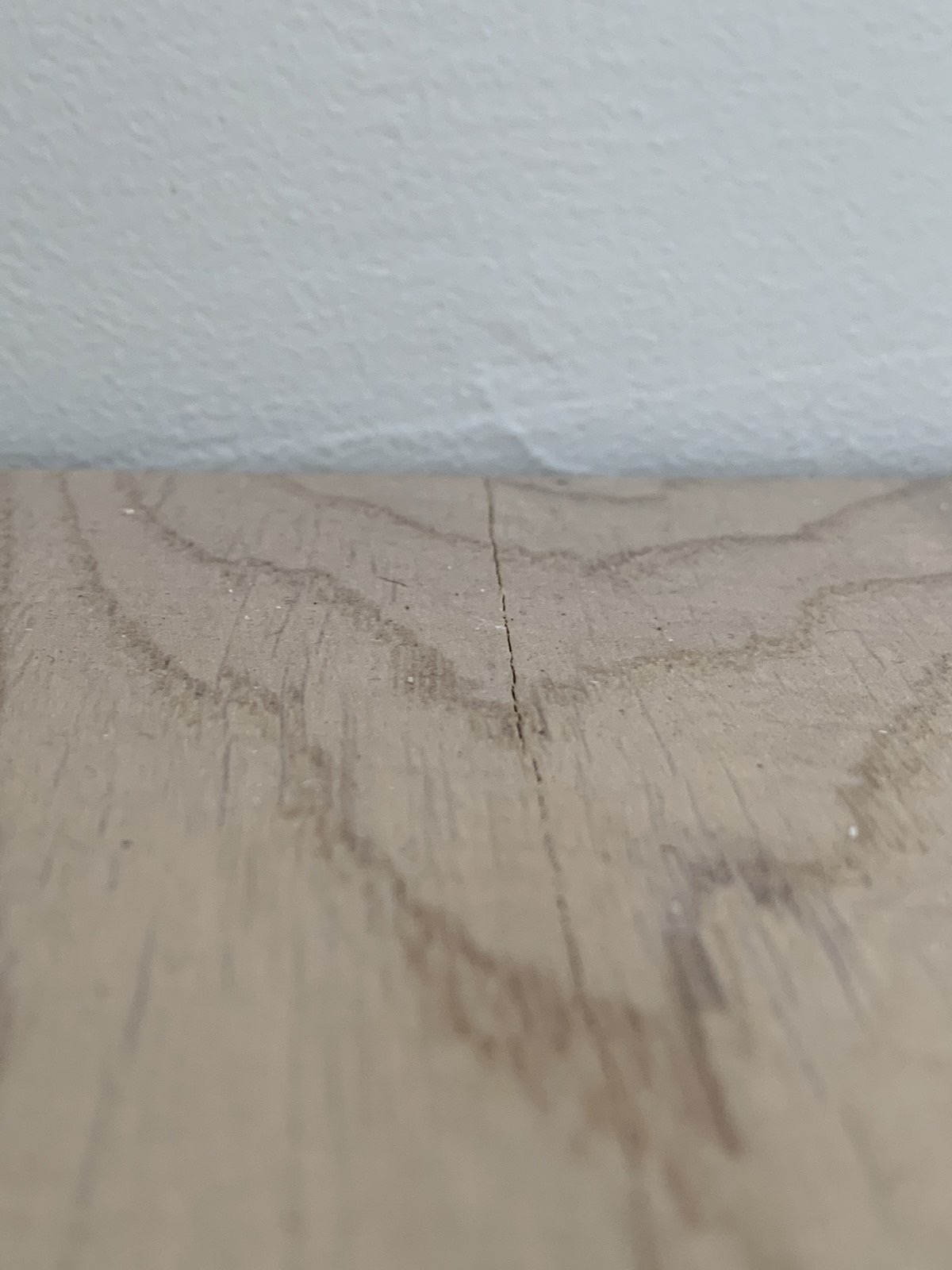

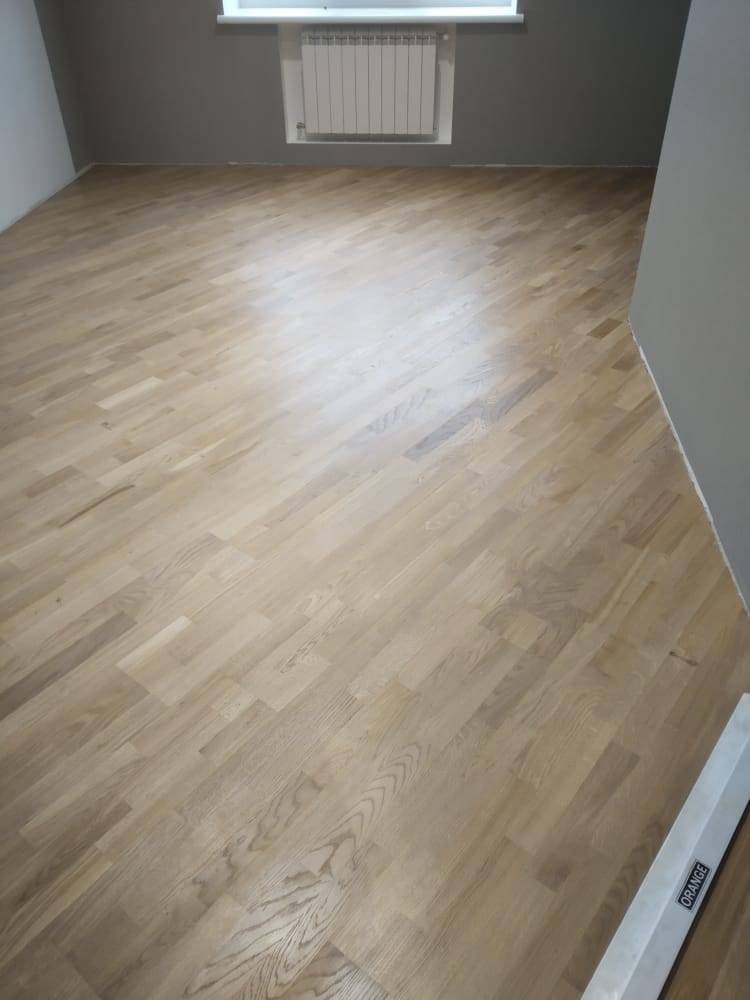

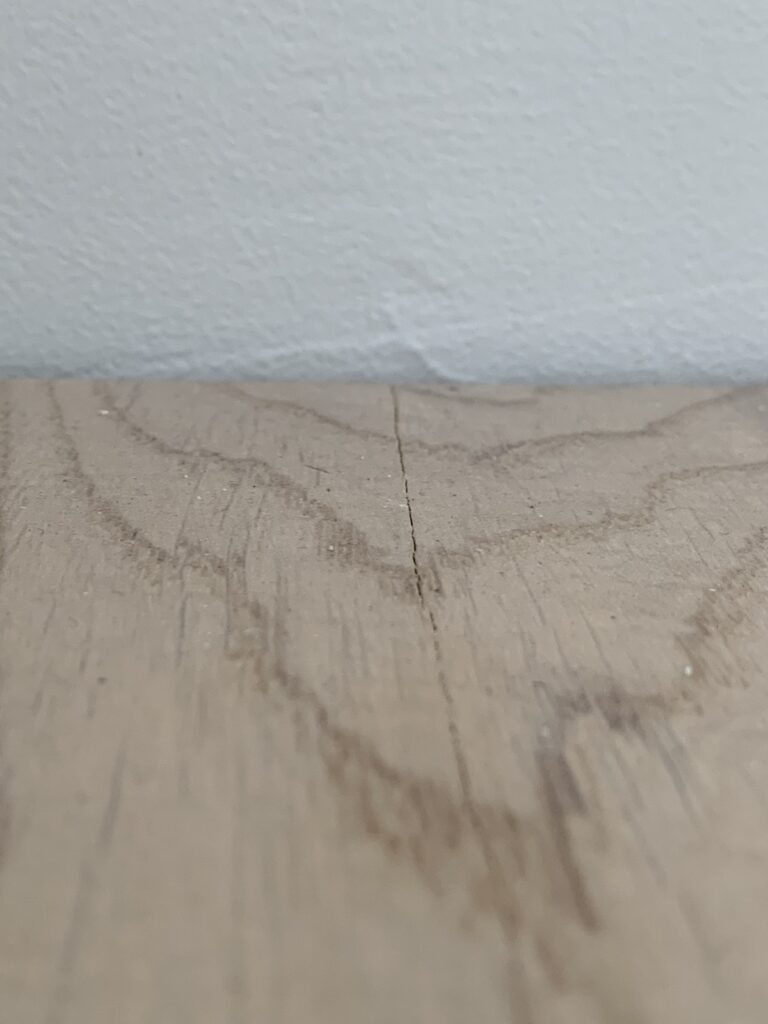

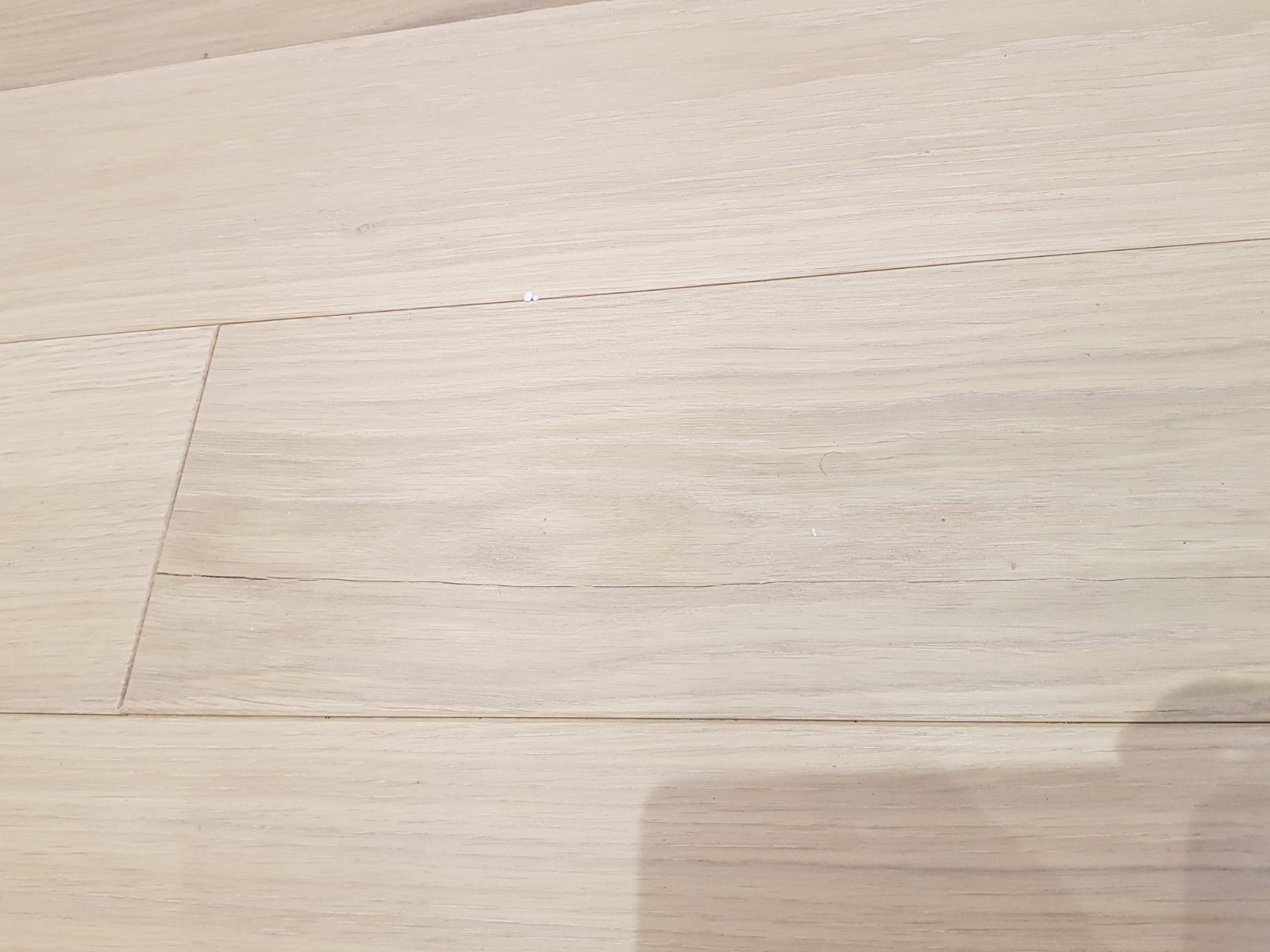

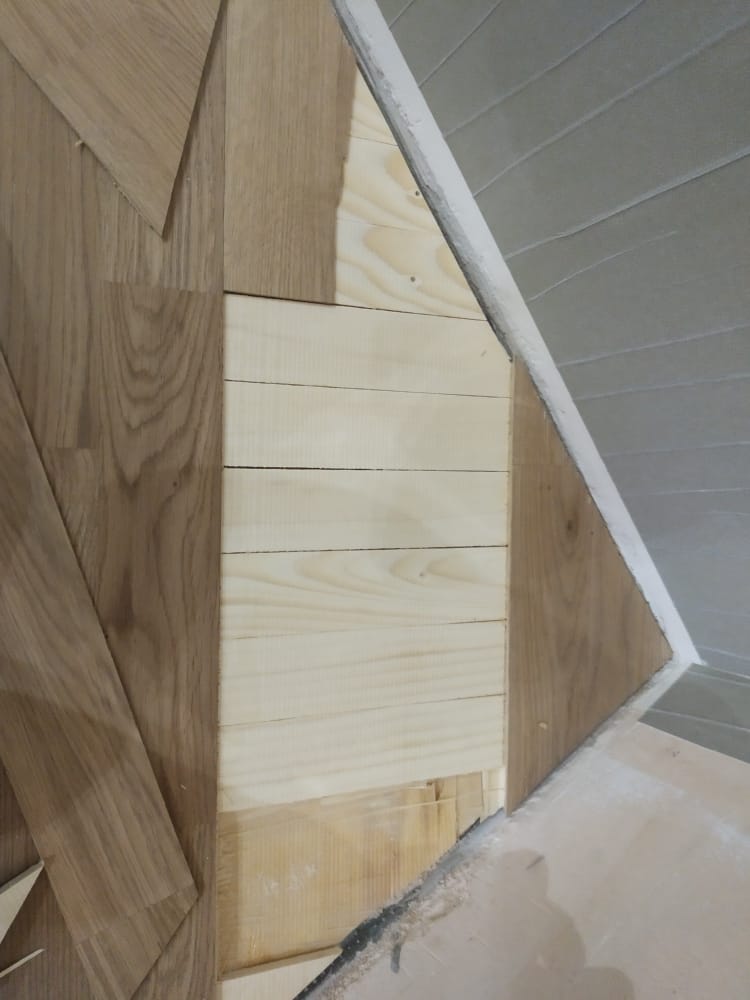

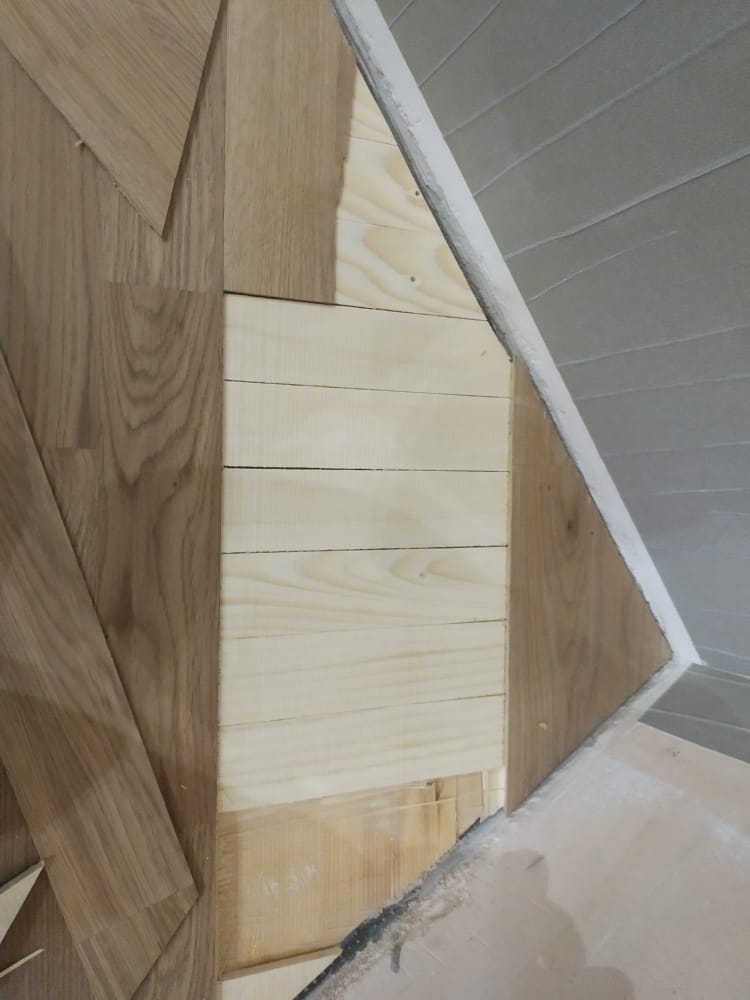

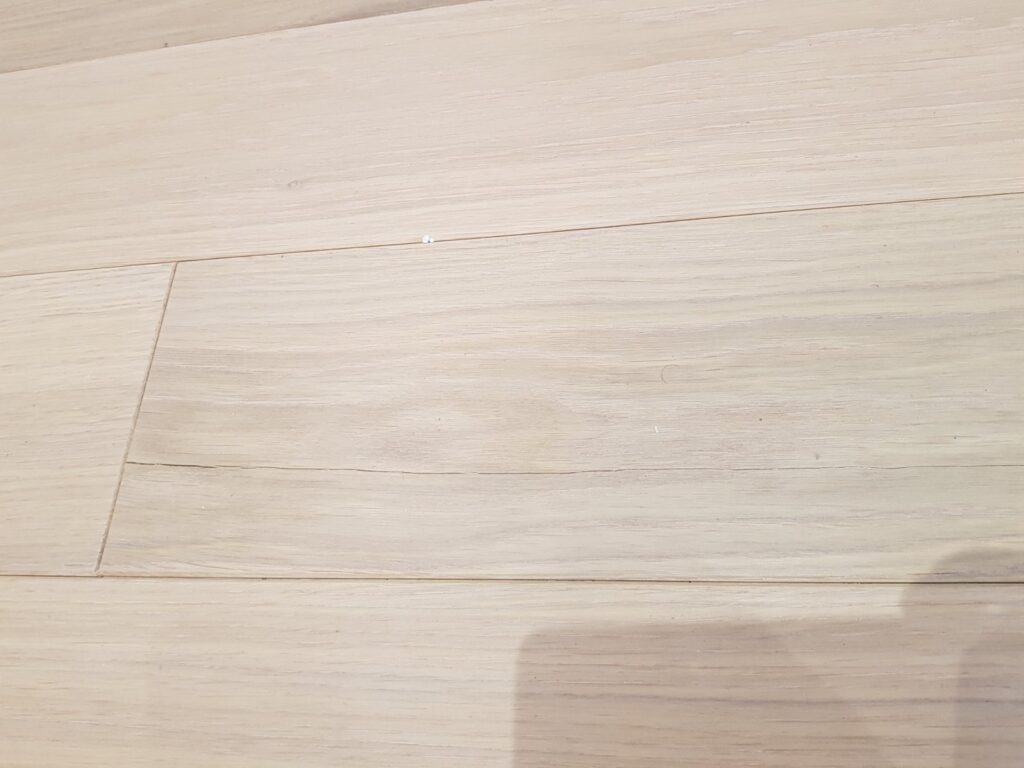

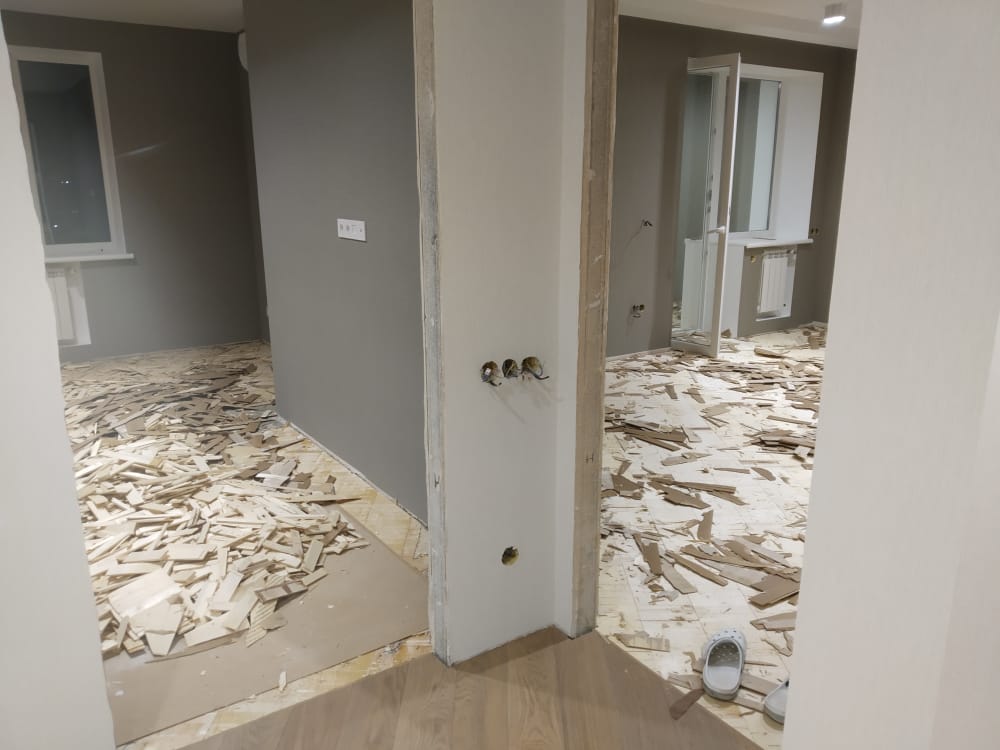

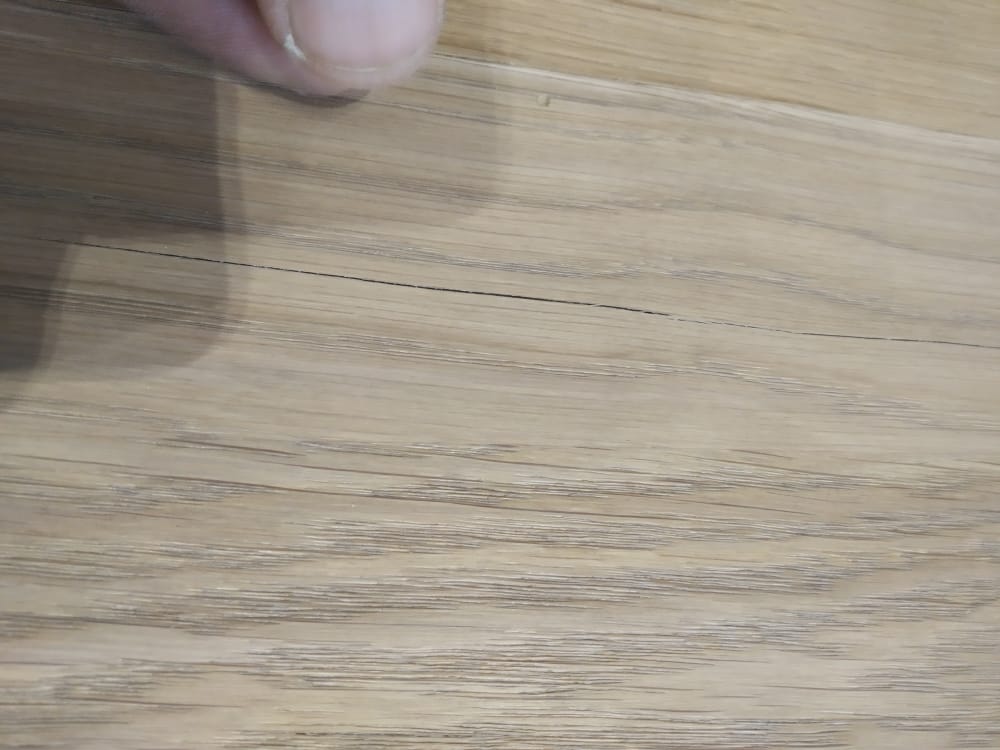

Але і це ще не все. На багатьох об’єктах де такі подібна паркетна дошка була укладена відбуваються частенько і інші речі: від розтріскування поверхневого шару дошки, до повного відшаровування поверхневого слою, при чому це відбувається у багатьох виробників не тільки з причин властивостей самої дошки, але і в наслідок порушення укладання дошки.

Щоб ви мали уявлення про що іде мова — краще подивіться на фото.

Об’єкт 1. Тріщіни на інженерній дошці при температурі повітря 19,5 градусів та вологості повітря 33,5 %

В даному випадку маємо фото об’єкта з укладеною інженерною дошкою, де основою є класична фанера на яку наклеєний поверхневий робочий слой зносу з цінної породи деревини. В даному випадку товщина робочого шару зносу 4 мм.

Про що вам повинні говорити ці фото?

Про те що інженерна дошка, про яку кажуть що вона більш стабільна, є стабільноє не завжди, а тільки в тому випадку, коли вологість та температура повітря в приміщення де уклали інженерну дошку є нормальною для паркетних підлогових покриттів, а це відносна вологість від 40 до 65 %. Як бачите на першому фото вище — відносна вологість повітря менша 40% і складає 33,5% і вже навіть таке зниження вологості призводить до розтріскування поверхневого шару дошки в одному чи декілької місцях.

Чому так відбувається?

Тому що більш стабільна основа такої дошки жорстко склеєна з менш стабільним поверхневим шаром який на відміну від основи — різко змінює свій розмір при змірі вологості повітря. В нашому випадку низька вологість повітря змушує верхній шар зменшити свій розмір в ширину. Але жорсткі клеї не дають верхньому шару зсохнутись цьлком, тому його і розриває у різних місцях, де шар має найнижчу міцність.



Об’єкт 2. Тріщіни в паркетній дошці при температурі 19,2 градуси та вологості повітря 42,9 %.

В даному випадку маємо фото об’єкта з укладеною класичною паркетною дошкою, де основою для верхньгоо шару є поперек розположені бруски більш м’якої деревини. В даному випадку товщина робочого шару зносу 4 мм.

В даному випадку маємо ще гірші результати, бо класична паркетна дошка розривалася вже при вологості повітря в приміщенні не нижче ніж дозволені 40%. Як бачите — розрив дошки відбувається при вологості повітря 42,9%.

Чому так відбувається?

На наш погляд тому, що верхній робочий шар зносу не можна приклеювати на жорсткі клеї до основи, яка являє з себе бруски більш м’якої деревини що лежить перпендикулярно до верхнього шару, і на відміну від фанери — взагалі не змінює свій розмір в залежності від зніни вологості і розширення верхньго шару у ширину. Тому верхній шар що зсихається, але є жорстко закріплений на клей — повинен десь порватися. І чим ширше така дошка — тим більша проблема.

Але це ще «квіточки»! Дівіться що може бути з паркетною дошкою через місяць після включення опалення.

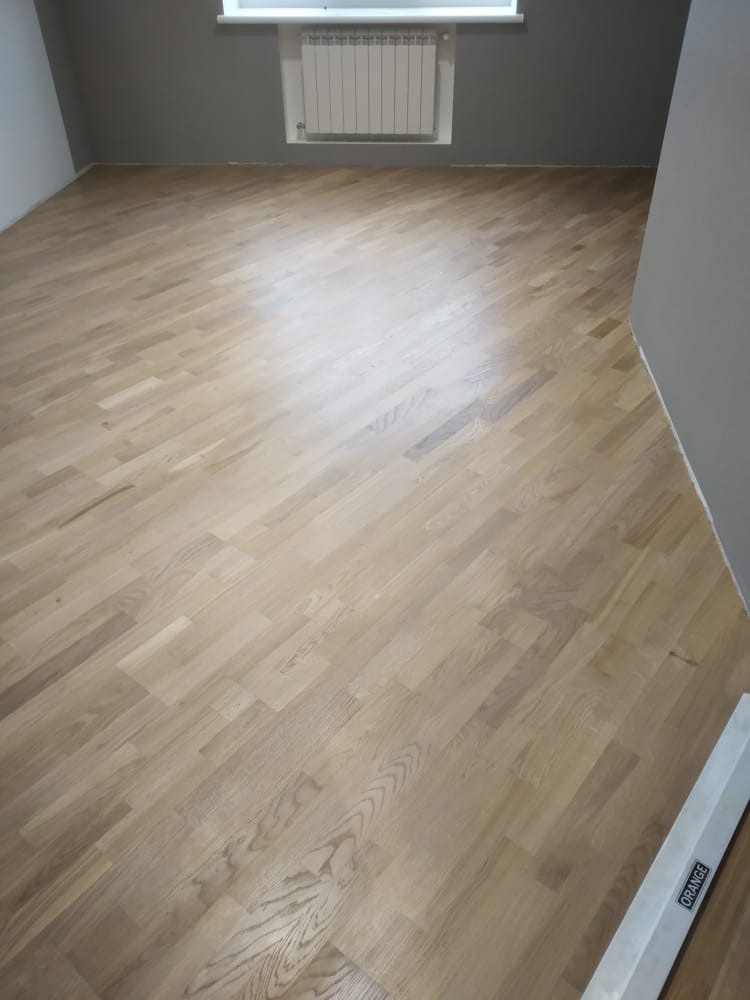

Об’єкт 3. Повне відшарування верхнього шару паркетної дошки через місяць після включення опалення

На даному об’єкті з укладеною класичною паркетною дошкою відомого українського виробника що представлений майже в усіх салонах України, перша проблема з тріщинами виявилась вже через тиждень після включення опалення, а через місяць поверхневий робочий слой зносу товщиною 4 мм відшарувавася по всій поверхні в усіх кімнатах, що призвело до повного демонтажу.

Вище ми вам показали 3 різних об’єкта, з трьома видами паркетної та інженерної дошки різних українських виробників. І хочемо спитати вас. А може ви чули хоч раз від продавців паркетної дошки про такі випадки, які я наочно показав вам вище? …

Та хто ж вам про це буде розповідати?!

У продавців відповідь завжди одна: «проблем нема», або «нам про проблеми невідомо».

Брешуть! Нагло брешуть!

Ви ще хочете грати у «лотерею» з паркетною дошкою на підігріваємій підлозі? 🙂



Але у нас залишилося ще одне підлогове покриття для систем підігріву. Давайте розглянемо і його…



Керамічна плитка та натуральний камень

З точки зору теплопровідності — це ідеальне покриття.

З точки зору зносостійкості та довговічності — дуже добрий вибір.

З точки зору вологостійкості та застосування у вологих приміщеннях як то санвузли та робочі зони кухонь з системами підлогового опалення — ідеальний вибір.

Але з точки зору застосування у житлових кімнатах, та ще і якщо у вас є діти, які люблять повзати по підлозі, сидити на підлозі — цей вибір не добрий. Бо у той час коли підігрів працювати не буде, наприклад в теплу пору року, то ваша дитина, чи ви, по суті будете сидіти, повзати чи ходити по холодному камню. Ви ж пам’ятаєте, навіть влітку на камні що в тіні краже не сидіти — бо можна дуже сильно промерзти, бо камінь — відбирає ваше тепло. І якби ви самі не корчили з себе «моржа», якщо у ви живете на самі, а у вас є діти, старі батьки, чи теплолюбива жінка у домі — то плитка та камінь в теплу пору року — у житлових приміщеннях, де ви можете ходити босоніж — не кращій вибір. А для вологих приміщень — ідеальний.



Переваги конструкції підігріву підлоги над іншими видами опалення

В інтернеті існує дуже багато статей та відеороліків з різними ставленнями до систем підігріву підлоги. Кожен конкурент, чи виробник, чи продавець — вихваляє свою продукцію для формування думки у спільтноті і отримання максимальної вигоди для себе. Так працює сучасна торгівля.

Але в таких статтях та роліках є багато бездоказових маніпуляцій, які розбиваються о елементарну логіку. Наведу вам всього сім запитань, для того щоб ви надали на ці запитання відповіді собі самі.

Запитання 1.

Де ви затратите менше енергії та коштів: коли будете підігрівати холодну воду зі скважини до температури +30 градусів (що потрібна для підігріву підлоги), чи до температури 70-90 градусів (що необхідні для батарей радіаторів) ?

Ваша відповідь ………..

Запитання 2.

Ефективність опалення напряму залежить від площі елемента опалення, то у кого площа більша: у підлоги, чи у радіаторів опалення в кімнаті?

Ваша відповідь ……….

Запитання 3.

Де вам потрібно тепло від опалення і де воно працює для вас найефективніше: там де ви безпосередньо знаходитесь (підлога є скрізі і ви на ній знаходитесь), чи в 2-3-5 метрах на радіаторах?

Ваша відповідь ……..

Запитання 4.

Де у приміщенні максимальна температура обігріву при роботі радіаторів опалення, а де при роботі теплої підлоги? І як це відноситься до всім відомої поговорки про найкомфортніший режим для людини, про те що «тримай ноги у теплі, а голову у холоді» ?

Запитання 5.

Якщо ви будуєте будинок чи проводите реконструкцію і в любому випадку будете робити заново : підлогу, ставити якийсь котел, то що вам обійдеться дешевше: купити та розвести пластикову трубу чи кабель в підлозі, яку вам все одно потрібно створювати, чи створити підлогу без кабеля чи труби, і додатково розвести труби по стінах, та придбати та встановити радіатори?

Ваша відповідь ……

Запитання 6.

Яка система взагалі не займає місця в приміщенні, а відповідно не може бути випадково пошкоджена?

Ваша відповідь …..

Запитання 7.

Якщо система опалення вдруг відключиться то що охолонить швидше — радіатори чи система теплої підлоги?

Ваша відповідь …….



Відповіді на ці питання знають геть усі, хто хоча б навчався у школі на тверду «трієчку». Усі відповіді з розряду — елементарної логіки:

  1. Звісно ви затратите менше енергії і своїх коштів якщо будете підігрівати воду всього на 20-25 градусів, а не на 60-80 градусів! Кому це може бути не зрозумміло?
  2. Звісно площа підлоги буде завжди більшою ніж площа радіаторів які ви можете встановити під кожним вікном. Кому це може бути не зрозуміло?
  3. Звісно вам завжди потрібно тепло там де ви знаходитесь, а не в 2-5 метрах. На підлозі що гріється ви знаходитесь в любій точці приміщення, а якщо радіатор в 2-5 метрах від вас, а повітря — один з найкращих теплоізоляторів, то що для вас і комфортніше і ефективніше? Кто цього не може зрозуміти?
  4.  Якщо хтось забув що таке конвекція повітря, то може відкриє підругник з фізики за 6-7 клас та подивиться що тепле повітря завжди підіймається до гори, а холодне  — до низу. От і від радіаторів опалення під вікнами та стінами тепле повітря підіймається до стелі — де і є максимальна температура в приміщенні, нагріває його там, і тільки потім опускається вже охолодженим до вас донизу — де ви і знаходитесь. Якщо ви не птах і не в’єте гніздо під стелею, чи ви не є летючою мишею яка спить звисаючи зі стелі головою донизу  — то радіаторне опалення яке створює найкомфортніші умови саме під стелею — не для вас. Хтось цього не може зрозуміти?
  5. Звісно купити та розвести кабель опалення чи трубу опалення в підлозі, яку вам все одно треба робити — вийде значно дешевше ніж розводити опалення по стінах та купувати та встановлювати радіатори, які рано чи піздно можуть і потекти, і часто забиваються. А підключати що одну систему, що другу потрібно все одно до котла. То що дешевше та простіше? Хто не може дати сам собі відповідь на це питання?
  6. Система підігріву підлоги взагалі не займає ні якого місця в приміщенні бо є встроєна у підлогу і не має елементів які б торчали та могли бути випадково пошкоджені? Хто цього не може зрозуміти?
  7. Якщо вдруг з якоїсь причини перестане працювати підігрів, то раніше охолонить система яка має меншу масу. Звісно ж маса бетонної підігріваємої підлоги в декілька десятків, а може і сотен разів більша, ніж вага радіаторів опалення з водою всередині. Тому радіатори охолонуть значно швидше. Хто цього не може зрозуміти?

Правда ж ви і без моїх підказок знали відповідь на всі ці прості питання, але на то і існує РЕКЛАМА — щоб задурити вам голову та спрямувати вас на придбання чого сь вам непотрібного, не ефективного та більш коштовного. Бо без масової реклами на телебачені та у соц мережах, яка задурманює ваш розум ви б вже давно прийняли правильне рішення про те який вид опалення максимально ефективний та дешевий саме для вас.
